Как правильно установить банную печь своими руками

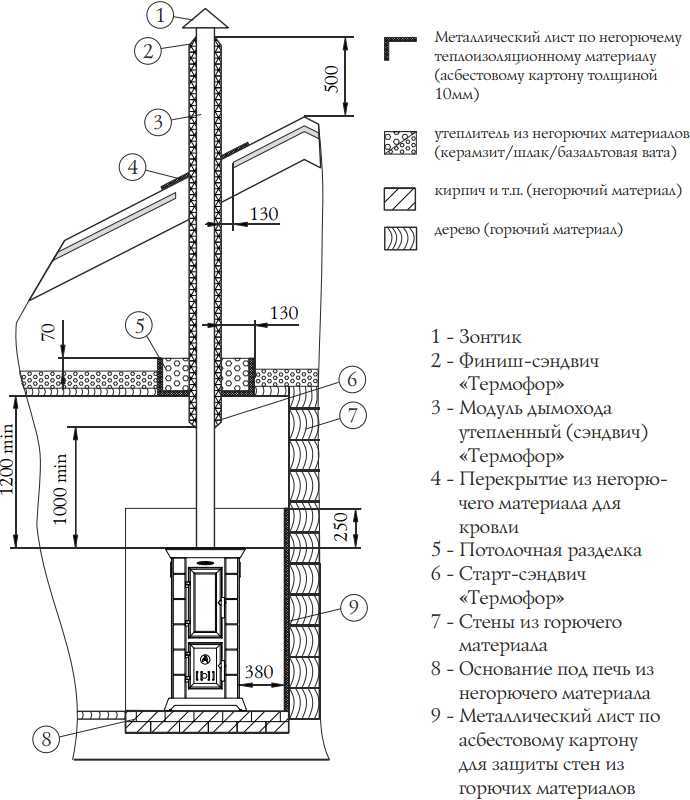

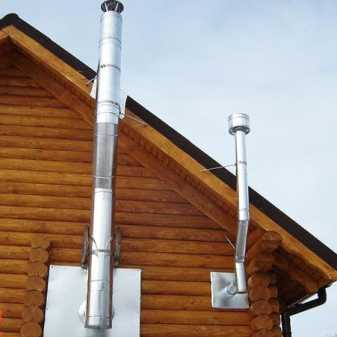

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

• выполнить разметку в перекрытии и прорезать окно размером не менее 50х50 см;
• вмонтировать в него проходной узел с минеритом с отверстием, равным диаметру трубы + 3-5 мм;
• закрепить ППУ специальными крепежами и присоединить к потолку;
• вставить в защитный короб трубу и засыпать его каолиновой ватой на 5-7 см, не больше, дабы не создать обратный эффект перегрева;
• после завершения работы используйте защитный экран из нержавейки для повышения пожаробезопасности, а также в декоративных целях.

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Ниже ссылка на видео, где вы сможете более подробно ознакомиться с этой системой:

Сборка навесного бака

Этот обязательный элемент может крепиться следующим образом:

• фиксируется на боковой стенке печки;
• ставится сверху на одностенный дымоход;
• в конце выполняется соединение теплообменника с баком для равномерной циркуляции жидкости.

Более подробно изучить вопрос и наглядно рассмотреть процесс можно на видео:

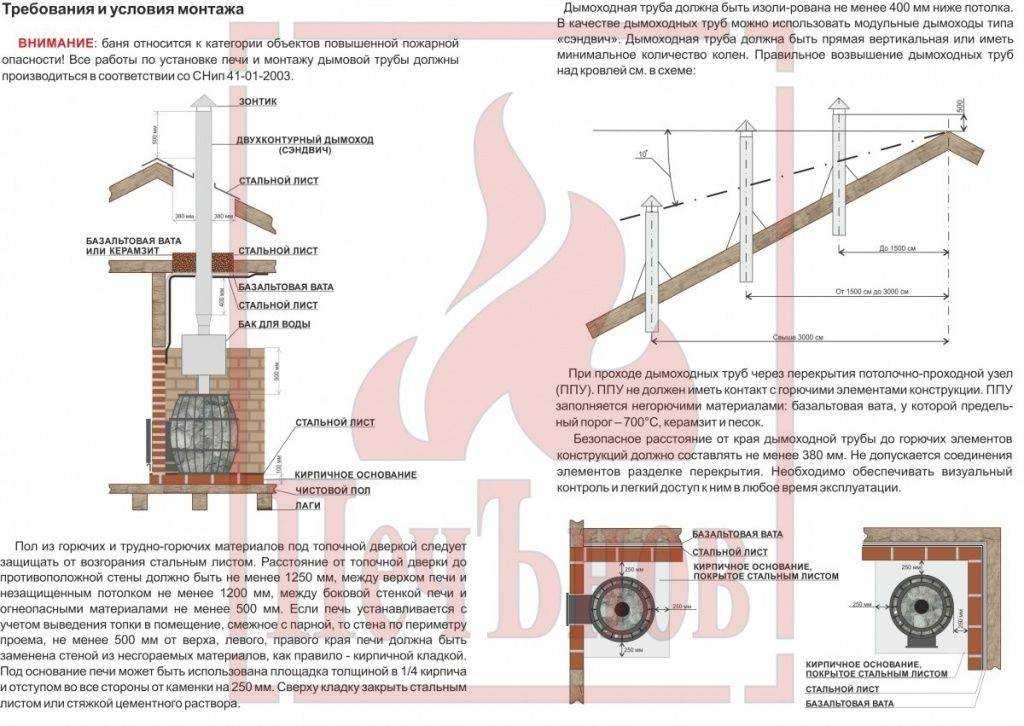

Правила безопасности при проектировании бани.

При разработке плана строительства бани и размещения металлического агрегата своими руками, необходимо учитывать условия пожаробезопасности и обязательно выдержать необходимые расстояния при монтаже:

1. Кирпич является пожаробезопасным материалом, он не нагревается до высоких температур, тем не менее, камины, выложенные из него, а также трубу дымохода располагают не ближе 25 см от быстровоспламеняющихся поверхностей.
2. Деревянные полы застилают металлическими листами 50х70 см. Это необходимо для того, чтобы воспрепятствовать возникновению пожара от углей и искр, попадающих на пол из топки.
3. Зольник должен быть расположен на высоте 14 см, а расстояние от пола до внутреннего газохода – 21 см.

Если монтаж происходит в уже построенном помещении, то при выносе топочной камеры в предбанник, часть существующего фундамента под печь необходимо удалить, так как для нее требуется собственное основание. Вырезать фундамент своими руками не рекомендуется, ведь предсказать поведение стен в дальнейшем невозможно. В таких случаях профессиональные строители рекомендуют не устанавливать кирпичные печи, а приобрести уже готовые металлические конструкции.

Самостоятельная укладка фундамента под кирпичную печь впритык к основанию бани может привести к перекосу, а в дальнейшем, к появлению трещин на стенках каменки.

Устанавливая заводскую металлическую печь с наружной топкой, необходимо строго придерживаться рекомендаций завода изготовителя, они соответствуют всем требованиям безопасности. Если печь изготовлена своими руками, то при монтаже необходимо учитывать нормативы СНиП и следовать им.

1. Быстро нагревающиеся металлические печи необходимо устанавливать не менее чем в полуметре от примыкающей стены.
2. Теплоизоляционный материал или кирпичная кладка дополнительно обезопасят деревянные стены и потолок. В противном случае расстояние от печи до стены должно быть увеличено до 1,2 м.
3. Дверца для закладки дров в топку должна открываться по направлению ко входу в баню и располагаться не менее 1,25 м от двери.

Подготовительный этап

Кладка печи своими руками осуществляется при помощи следующих инструментов:

• Строительный миксер;
• Лопатка для раствора;
• Уровень.

Что же касается материалов – вам понадобятся:

• Стальные листы;
• Оцинкованная проволока;
• Термостойкий лак для кирпича;
• Поддувальная и топочная дверка стандартных размеров;
• Обычные стальные уголки – 4 штуки и больше;
• Металлические перемычки;
• Колосники стандартного размера (30 х 20 см) – 6 штук;
• Речной или кварцевый песок;
• Дверка для накопительного отсека с камнями;
• Шамотные детали – 6-8 штук;
• Классические стальные уголки – 4 штуки и больше;
• Уголки для перекрышки.

Создание глиняного раствора для кладки

Замочите глину на 48 часов в крупной емкости. После – разомните ее лопаткой, добавьте немного воды и размешивайте получившуюся смесь строительным миксером, пока она не приобретет консистенцию сметаны. Затем добавьте в емкость песок (его нужно столько же, сколько и глины) и хорошенько перемешайте все компоненты раствора. Если он получился слишком жирным – добавьте в него песок и шамотный мертель. Если ему не хватает густоты – попробуйте увеличить количество глины.

Обустройство фундамента печи

Средний вес кирпичной конструкции составляет 600-1000 кг. Даже новый пол не способен выдержать подобной нагрузки, из-за чего печь с выносным типом топки нуждается в надежном основании. Оно создается в несколько шагов – мастер:

1. Определяет место расположения печи (в простенке или на смежной стене предбанника);
2. Копает яму на выбранном участке глубиною в 60-80 см;
3. Засыпает котлован 15-сантиметровым слоем песка и ускоряет его проседание при помощи небольшого количества воды;
4. Укладывает 15-сантиметровый слой гравия или битого кирпича;
5. Монтирует опалубку и кладет на ее основание каркас из металла.

Следующий этап работ – это подготовка цементного раствора. В крупную емкость помещается:

• 1 часть цемента М300 или М400;
• 2 части речного песка;
• 0.5 части шамотного песка;
• 2 части щебня или гравия.

Все компоненты разбавляются водой и перемешиваются при помощи строительного миксера до консистенции сметаны. После завершения этой работы, мастер:

1. Заливает опалубку цементным раствором;
2. Выравнивает основание и дожидается его полного высыхания;
3. Разбирает опалубку, засыпает щели (если таковые есть) песком;
4. Укрывает фундамент листами рубероида.

На этом все, мастер может приступать к непосредственному сооружению каменки.

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

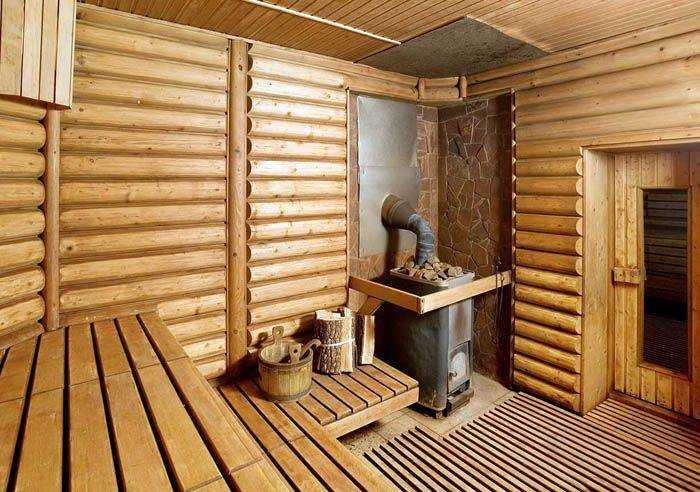

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Фундамент

Требования к размещению печки в зависимости от параметров бани

Осуществление первой протопки

Прежде чем окончательно установить печь, вам требуется ее протопить. Однако, здесь существуют свои нюансы. Например, печи из металла всегда покрывают специальными составами, которые препятствуют процессам коррозии.

• Таким образом, при первом нагревании печи она начинает источать едкий дым.
• Следовательно, делать это нужно на открытом пространстве. То есть, на улице.
• Во время этого процесса ни в коем случае не подпускайте к ней животных. Обезопасьте себя, надев защитную одежду и респиратор.
• Прежде чем приступать к протопке, проведите полноценный осмотр агрегата. Проверьте на наличие дефектов и открываемость дверей.

Это объясняется тем, что слой защитных материалов в это время окончательно отвердевает, поэтому не нужно прикладывать никаких механических усилий.

Средства пожаротушения и личная безопасность

Бани и сауны необходимо оснащать огнетушителями с маркировкой А (для твердых поверхностей). Подойдут водные, воздушно-пенные, воздушно-эмульсионные и порошковые приспособления.

Помещение бани допускается оснащать автоматическими или ручными системами тушения огня. В саунах оправданы дренчерные или спринклерные оросители. В предбаннике или раздевалке можно поставить извещатели или устройства обнаружения дыма.

С целью личной безопасности необходимо:

1. Не закрывать печку различными предметами.
2. Контролировать температуру пара и циркуляцию воздуха;
3. Не находиться в бане при повышенном давлении или приняв алкоголь.
4. Использовать специальные аромамасла, предназначенные для бань.
5. Не класть одежду на печку для просушки.

Температура воздуха в парилке устанавливается индивидуально.

Процесс самостоятельной установки дровяной печи в бане

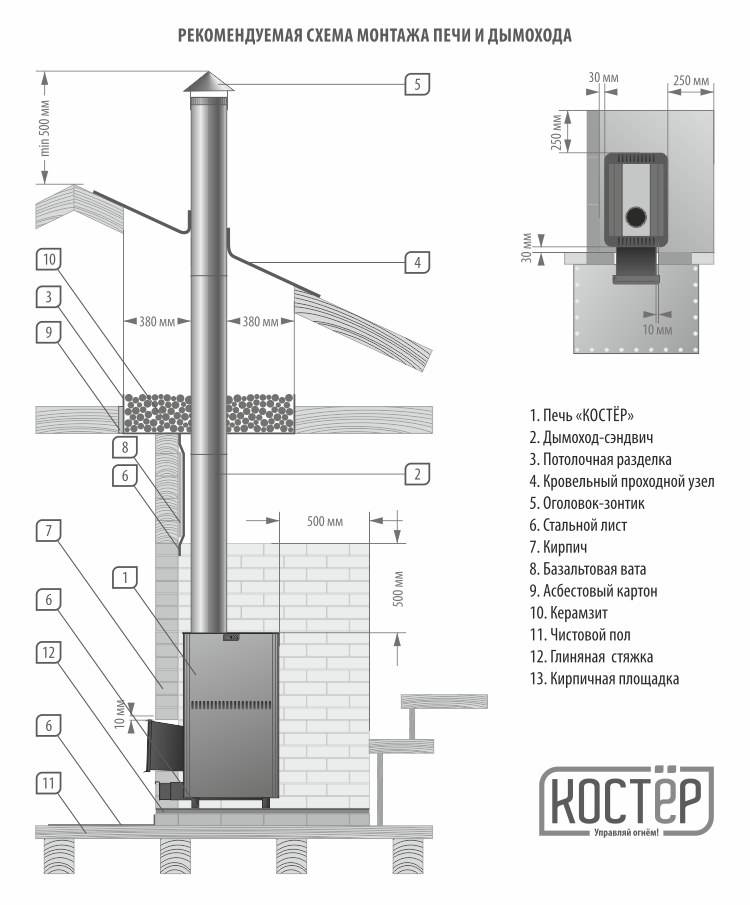

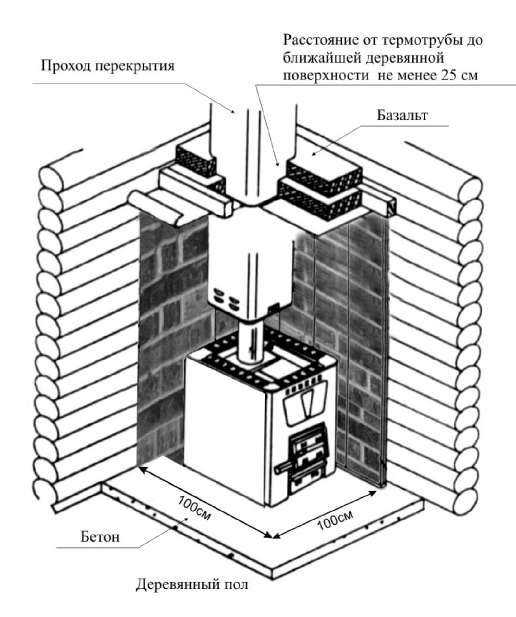

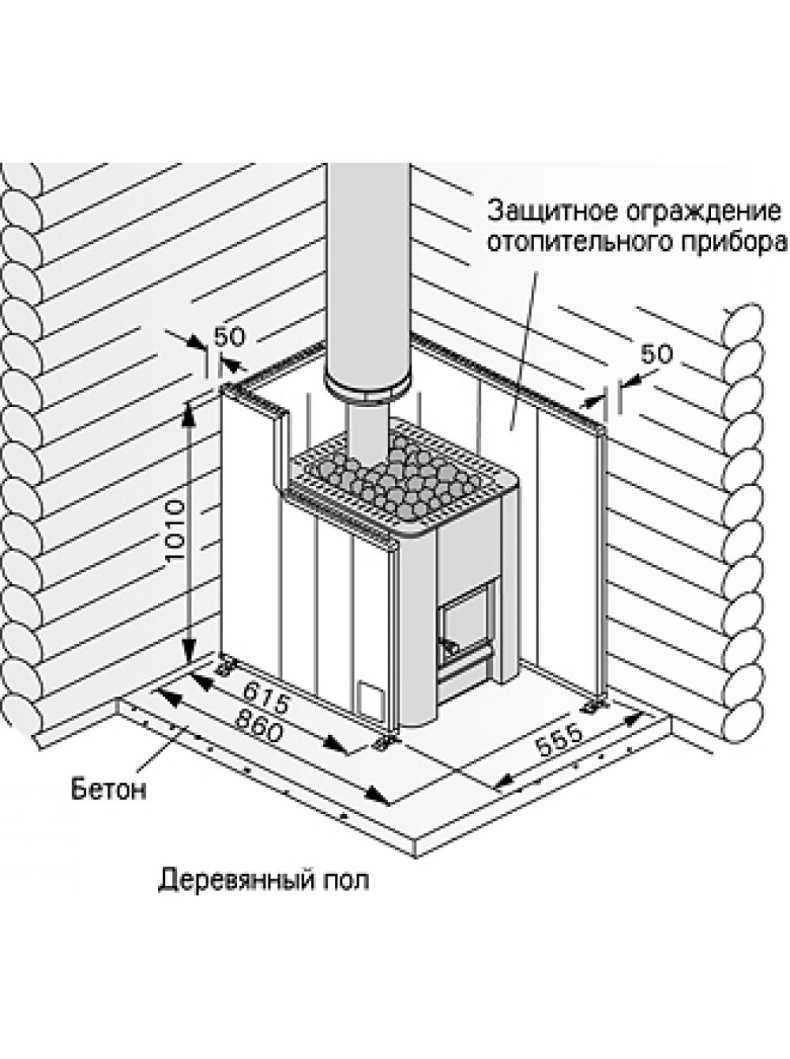

Схема установки печи

Дровяной тип металлической печи – оптимальный вариант для самостоятельной установки. Работы производятся так:

1. Первичная протопка на улице для удаления производственного покрытия и тестирования на предмет целостности.
2. Подготовка отверстия под трубу. При ее выводе через потолок на участок накладывается негорючее защитное кольцо.
3. Установка теплоизоляционных материалов и защитных экранов на стены. Если печка в сауне или бане оборудуется топкой из парилки или предбанника, понадобится защитный портал.
4. Металлический агрегат монтируется на подготовленное место.
5. Выполнение кирпичного кожуха.
6. Установка дымохода и других элементов.
7. Пробная топка – проверяется качество нагрева и уровень дымообразования.

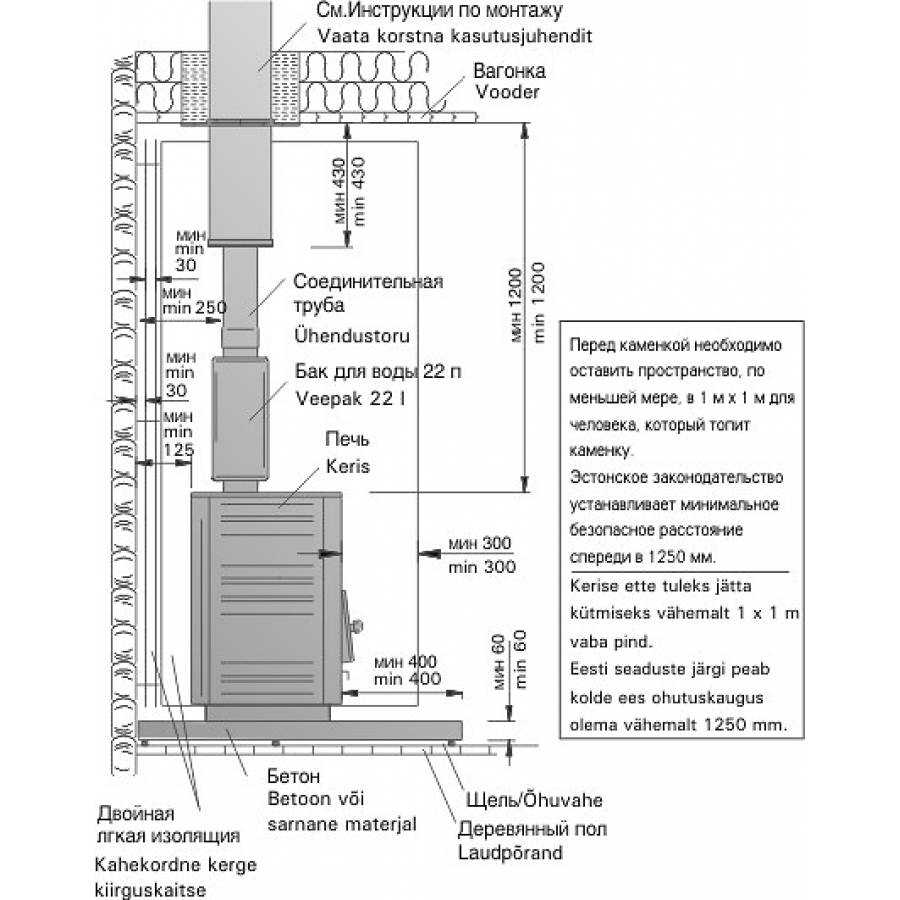

Установка печной конструкции на деревянный пол

Установка печи на деревянный пол возможна при весе конструкции до 700 кг

Если железный агрегат весит до 700 кг и его нужно устанавливать на прочные лаги, фундамент не обустраивается. Допускается организация жаростойкого подиума:

• на лист базальтового картона размещается лист металла;
• на полу выкладывается кирпич, натуральный или искусственный камень;
• постамент оформляется плиткой из керамики или керамогранита.

Для предотвращения возгорания от искр или углей зона перед топкой отделывается металлическим листом со сторонами 40 см.

Массивную банную печку ставят на фундамент:

• Для пластичных почв с высоким УГВ – винтовой. По углам печи на глубину основного фундамента ввинчивается свая, к которой прикрепляются швеллера и оголовки. Сверху приваривается лист металла, на него заливается бетонное тесто;
• Для твердых грунтов – мелкозаглубленный. Монолитное основание заливается на 30-40 см.

Установка модификаций с выносной топкой

Заводской отопительный аппарат ставится согласно инструкции изготовителя. Если предполагается установка мощной банной печи после постройки здания, соблюдается расстояние от изделия с выносной топкой до стены. Модели в термостойком корпусе удаляются на 25 см, без него – на 40 см.

Стеновую поверхность покрывают термоизоляцией, затем стальным листом. Между агрегатом и деревянной стеной требуется оставить зазор 50 см. Зона, находящаяся рядом с печью, облицовывается огнеупорными материалами.

Топливная ниша обкладывается кирпичом с тепловым зазором на расширение металла в 2-2,5 см. В просвете стоит расположить асбестовый шнур. Вокруг корпуса допускается кирпичная кладка.

Подготовка к сооружению портала

До начала строительства этого элемента печи в бане следует тщательно продумать проект, так как впоследствии конструкцию нельзя будет переделать, только сломать и построить заново. Вначале просчитаем размеры будущего обрамления, которые зависят от габаритов отопительного прибора.

При расчетах складываются следующие параметры.

1. Высота и ширина и самой печи, учитывая высоту ножек.
2. Ширина зазора при расширении стенок печи во время эксплуатации.
3. Кладка из кирпича вокруг печи. Ее ширина и высота должна быть не менее 25 см.
4. Ширина пространства между кладкой и деревянной стеной бани.

Чтобы определить количество кирпичей для портала, следует разделить площадь кладки на площадь одной стороны кирпича (для этого ширину строительного элемента умножают на его длину). К полученному значению прибавляют еще 10 % от всего количества кирпичей. Эта мера необходима на случай их повреждения.

Расчеты размера портала

Портал можно построить из различных материалов. Выбор зависит от интерьера помещения. Иногда для создания общего дизайна бани может потребоваться сочетание разных видов материалов. Естественно, необходимо учитывать, что те элементы, которые контактируют с печью, должны быть огнеупорными.

Обрамление портала для банной печи выполняется из:

Ни один из перечисленных материалов нельзя назвать идеальным. У каждого есть свои достоинства и недостатки. Поэтому специалисты рекомендуют использовать те материалы, которые будут соответствовать всем требованиям.

Портал из кирпича и камня

Он смотрится и красиво, поэтому впишется в любой интерьер бани. Для любителей классики портал из кирпича для банной печи будет отличным вариантом. Обычно для сооружения П-образной конструкции используют красный кирпич. Он более теплоустойчивый и хорошо переносит влагу. Клинкерный материал также подходит для кладки.

Силикатный кирпич использовать не рекомендуется.

Камень тоже хорошо переносит высокие температуры и эффективно отдает приятное и благотворное тепло. При этом не имеет значения: натуральный он или искусственный. Некоторые виды камней (ракушечник, мрамор, песчаник, травертин) не стоит укладывать около топочной дверцы: копоть будет въедаться в их пористую структуру, и от сажи не избавиться. Украсит интерьер бани обыкновенная галька, которую можно выложить в виде рамки вокруг портала, присоединив специальным клеем. Необходимо помнить о большом весе камня и кирпичей. Поэтому нужно позаботиться об усилении фундамента.

Портал из древесины

Дерево является легковоспламеняющимся материалом, к тому же быстро рассыхается и деформируется под воздействием высоких температур. В основном древесина подходит в качестве декоративной отделки портала. Ее обязательно следует защитить специальными пропитками от огня, которые будут препятствовать возгоранию.

Деревянный портал для печи необходимо изолировать светоотражающим экраном, который состоит из теплоизоляционного и облицовочного негорючего материалов. Например, из термостойкого утеплителя и листа из нержавейки или стали. Зеркальная металлическая поверхность будет отражать тепловые лучи от деревянных стен бани, тем самым защищая ее от возгорания.

Портал из гипсокартона и применение металла

В качестве декоративной отделки печного входа нередко используют этот легкий и недорогой материал. Единственный его недостаток: требует дополнительной отделки. Для бани лучше всего применять термостойкий гипсокартон. Он пожаробезопасен, так как благодаря особой технологии не имеет в своей структуре воздуха. Известно, что огонь подпитывается кислородом, а при его недостатке пламя тухнет. Отсутствие воздуха обеспечивает максимальное сжатие всех компонентов в гипсокартоне. К тому же такое изделие обрабатывают специальными составами для повышения стойкости к огню. Но несмотря все на тонкости производства жаростойкого гипсокартона, он не выдерживает открытый контакт с огнем более чем 25–30 минут.

В чём особенность печи для русской бани

Знатоки банного дела знают, что главное отличие русской бани – в режиме и температуре парилки. Влажность здесь должна быть в пределах 40-70%, а правильная температура – 90-120°C. Создать такие условия может далеко не всякий отопительный прибор. И ещё один важный момент – поддерживать необходимую температуру и влажность нужно на протяжении всей банной процедуры и желательно без лишнего вмешательства в работу печи. Только так, при равномерной температуре, создаётся особая атмосфера парной с мягким, не обжигающим слизистые и кожу паром.

Такая атмосфера – заслуга печи с камнями. Они разогреваются почти до 400 °C в закрытой каменке

Именно закрытая ёмкость для камней позволяет им прогреться до такой высокой температуры. Отсутствие контакта камней с атмосферой парилки даёт лёгкий сухой пар, который так ценится в русской баньке

Второе и немаловажное отличие отопительного агрегата в русской бане – отсутствие конвекции, то есть движения воздушных масс внутри помещения. От таких печей нет потока жара, как в отопительных устройствах саун

Конвекция допустима только на этапе разогрева парной для ускорения процесса

Конвекция допустима только на этапе разогрева парной для ускорения процесса.

Если не прекратить движение воздушных масс перед началом парения, температура в парилке будет продолжать расти, а влажность снизится

Мягкий климат русской бани создаётся ещё и благодаря отсутствию жёсткого инфракрасного излучения. Чтобы достичь такого результата, печи в парных облицовывают камнем или кирпичом. Облицовочный материал аккумулирует тепло печных стенок и в течение длительного времени отдаёт его атмосфере парной. Такое мягкое тепло глубоко прогревает тело, не обжигая кожу. В хорошей бане нет «голых» металлических частей печи, все они скрыты за облицовкой. Даже дымоход скрыт за облицовкой. Возможным, но не самым правильным вариантом может быть использование сетки, заполненной камнями в качестве ИК-экрана.

Итак, что мы получаем в итоге: правильная печь в русской бане – это закрытая каменка с возможностью регулировки конвекции вплоть до полного перекрытия, облицованная камнем или кирпичом, не имеющая открытых металлических деталей. На фото примеры банных печей, подходящих по наши условия.

Полезные рекомендации

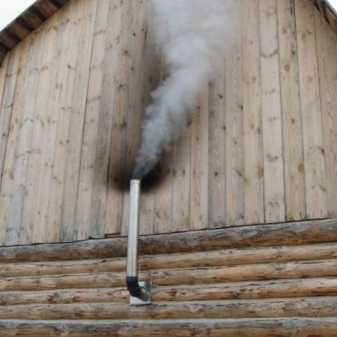

При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

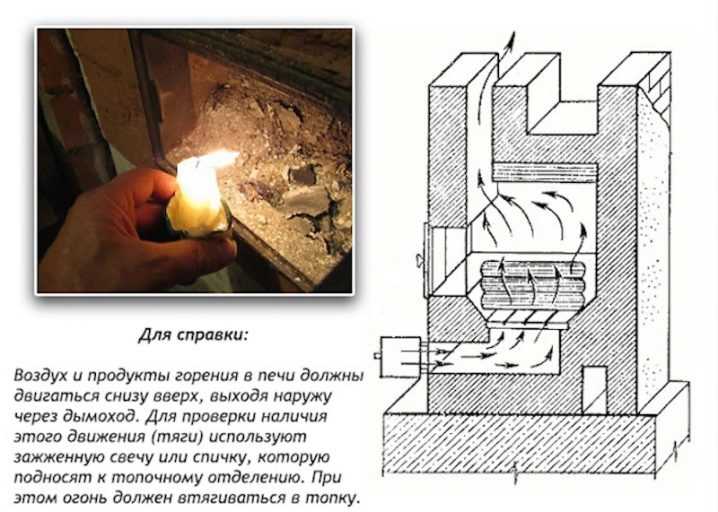

Несколько способов определения отсутствия печной тяги или перебоев с ней:

Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

• Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
• Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
• Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
• Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».

• Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
• Недостаточный объем топки.
• Широкий и длинный дымоход не работает с маленькой топкой.

Способы установки печи

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

В предбаннике, комнате отдыха

Такое обустройство отопления имеет несколько весомых преимуществ:

1. Кислород в парилке не выжигается огнем.
2. Больше свободного пространства в парной.
3. Проще поддерживать чистоту в комнате, чистить зольник.
4. Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
5. Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

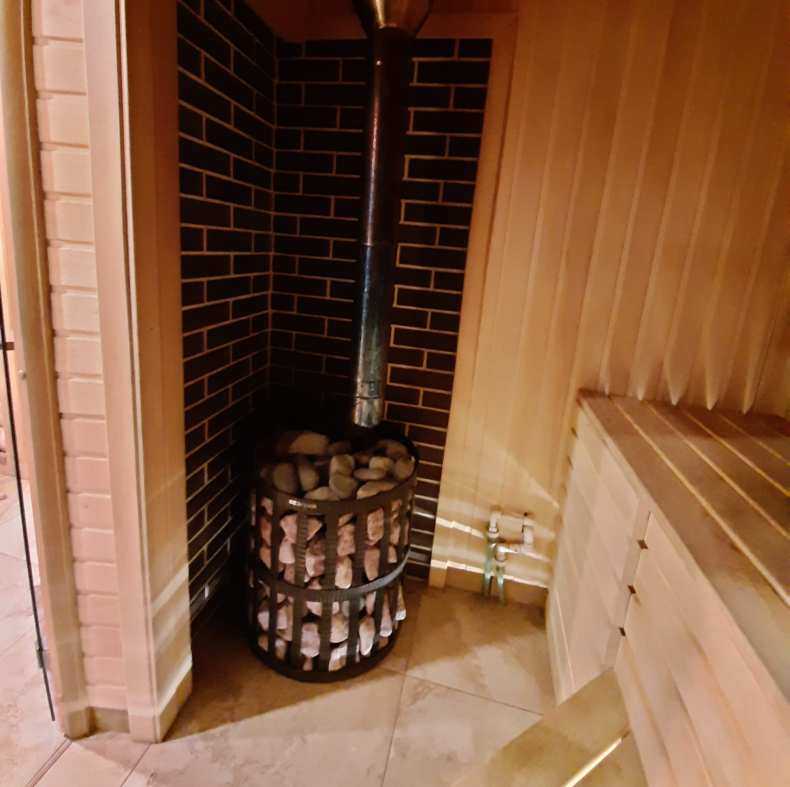

В парной

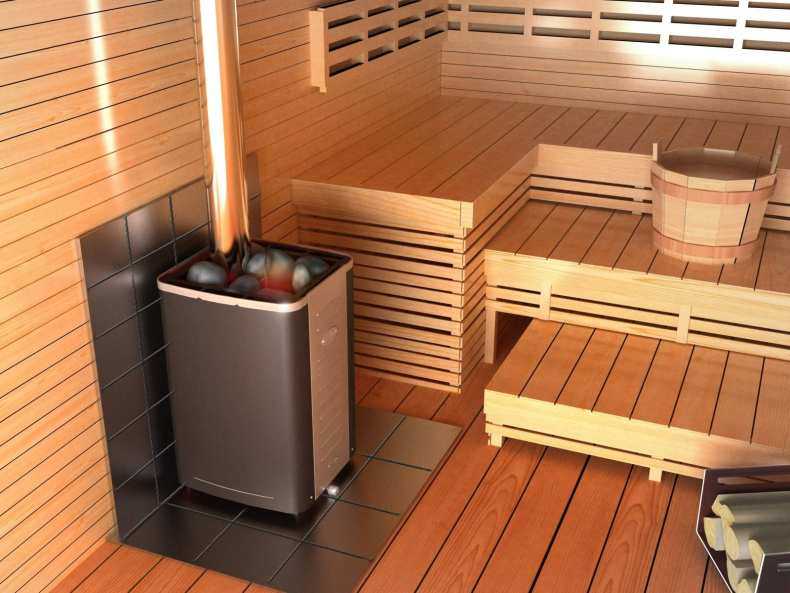

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

1. Сложнее следить за чистотой вблизи печи.
2. В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужно сделать вентиляционное отверстие в полу. Выше не стоит ‒ жар будет уходить из помещения.

С выходом на улицу

Этот вариант для сезонной бани на даче, оформленной в виде бочки, мини-домика. Загрузка топлива, чистка от золы производится на улице.

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

Как правильно установить печь в бане

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

• выполнить разметку в перекрытии и прорезать окно размером не менее 50х50 см;
• вмонтировать в него проходной узел с минеритом с отверстием, равным диаметру трубы + 3-5 мм;
• закрепить ППУ специальными крепежами и присоединить к потолку;
• вставить в защитный короб трубу и засыпать его каолиновой ватой на 5-7 см, не больше, дабы не создать обратный эффект перегрева;
• после завершения работы используйте защитный экран из нержавейки для повышения пожаробезопасности, а также в декоративных целях.

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Ниже ссылка на видео, где вы сможете более подробно ознакомиться с этой системой:

Сборка навесного бака

Этот обязательный элемент может крепиться следующим образом:

• фиксируется на боковой стенке печки;
• ставится сверху на одностенный дымоход;
• в конце выполняется соединение теплообменника с баком для равномерной циркуляции жидкости.

Более подробно изучить вопрос и наглядно рассмотреть процесс можно на видео:
