Дизайн металлических мангалов
Необходимые материалы
Перед тем как начать работу над такой конструкцией, необходимо все заблаговременно подготовить. Первым встает вопрос, какой металл для мангала лучше всего. Обычно для изготовления стационарных моделей берется толстая сталь. Она имеет максимальный срок эксплуатации. При желании, конечно же, можно сделать и мангал из титана, но такой вариант будет не только очень долговечным, но и довольно дорогим. Кроме того, этот материал довольно тяжело поддается обработке. Его рекомендуют использовать, когда планируется изготовить мангал с печью под казан. Более тонкая нержавеющая сталь, как правило, применяется для переносных моделей.
Толщина железа, которое будет использоваться для изготовления мангала, непосредственным образом отражается на долговечности конструкции. Для стационарных моделей, которые не нужно будет перемещать на значительные расстояния, необходимо брать металл, толщина которого будет более 4 мм. Если планируется сделать мангал для барбекю, который можно будет разбирать и брать с собой на природу, то можно брать за основу железо менее 3 мм толщиной. Это идеальная величина для подобных конструкций. Такой самодельный мангал из металла будет отличаться более компактными размерами и относительно небольшим весом, что облегчит его использование. В то же время самый простой тонкий материал будет не слишком долговечным. Чтобы сделать металлический мангал, необходимо заблаговременно приготовить такие инструменты и материалы, как:
- листы железа для каркаса;
- трубы или металлический уголок для ножек;
- сварочный аппарат;
- рулетку;
- дрель;
- пилу по металлу или болгарка.
Если в наличии нет сварочного аппарата, вполне можно обойтись без него. Для изготовления хорошей конструкции разборного мангала из металла вполне можно использовать болты для крепления отдельных элементов. Для стационарного варианта, конечно же, лучше использовать сварку. Это значительно облегчит процесс использования. Такой мангал металлический прослужит долгие годы, а кроме того, вполне возможно расположить его под навесом, к примеру, если есть беседка на территории участка, но в этом случае потребуется также дополнительное обустройство дымоходной трубы.
Инструкция по изготовлению
Наш мангал с печкой для казана будет относительно простым. При желании опытные мастера смогут самостоятельно украсить его дополнительными “фишками” и даже сделать мангалу крышу. Либо все-таки обратиться к профессионалам и заказать мангал на заказ.
Приступим. Нам понадобится лист металла толщиной 2 мм.
Размеры указаны на картинке ниже.
Приступим к разметке заготовки по ним.
Вырежем болгаркой одну из стенок.
Используем эту деталь как лекало, которое остаётся только обвести маркером.
Вырежем ещё две детали.
Теперь можно сваривать вырезанные элементы. По ходу процесса изготовления вырезать квадрат, приварить с правой стороны.
Разметим ещё один квадрат в виде арки, вырежем, приварим.
Два подрезанных уголка и деталь, которая будет выполнять роль дверцы.
Дверка выглядит так:
Необходимо вырезать отверстия по кругу.
Далее режем болгаркой.
Должно получиться обычное отверстие.
Отрезок трубы с регулировкой горения в виде заслонки не будет лишним дополнением к этой конструкции.
Приваренная:
Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию
«Зуб», или пластина-отбойник для пламени — неотъемлемая часть данной печи. При его отсутствии пламя будет улетать в трубу.
Перейдем к дверце. Приварим петли, предварительно сделав лишь один надрез и только после вырезая остальные линии.
Готовый вариант:
Ручка классическая.
Внутренняя часть дверцы усилена металлической полоской. Квадратом усилим внутреннюю часть передней стенки.
Разметим прямоугольные отверстия под «колосник», вырежем.
Прикрепим к основной конструкции.
Приложим верхнюю крышку, убедимся, что всё подходит.
Разметим в ней отверстия под казан, 12 л.
Но перед тем как приступить, тоже усилим металлическим квадратом.
Из получившегося круга сделаем накладку под казан, 4 л.
Остаётся всё проварить по кругу — и большая половина общего объёма работы выполнена.
Угольный ящик согнем из металла 1,5 мм, приделаем ручку.
Вставим в специальные держатели.
Чтобы стенки при сварке не повело, воспользуйтесь струбцинами.
Не пренебрежем дополнительным усилением нижней части мангала.
Четыре пластины под ножки приварим по углам дна.
Трубы-ножки можно будет выкрутить, например, для удобства транспортировки.
Это делается за счёт резьбы.
Готовая конструкция выглядит следующим образом:
Отверстия в боковых стенках мангала не делаются специально. С обеих сторон — по паре ручек: такой вариант одному не унести.
Далее следует окраска термостойкой краской, которая выдерживает температуру до 600° или более.
На дне сверлятся отверстия для отвода воды, если пошёл дождь.
С вмонтированной трубой мангал с печкой выглядит так:
Советы
Как выбрать печь барбекю
Стационарный
Это всевозможные конструкции, под которые подбирается специальное место на даче. В таком случае может изготавливаться целый комплекс, в который входит платформа, стационарный мангал, навес. Такой вариант можно сварить самому. Но для этого необходимо правильно составить чертежи. И тематические фото будут как раз кстати.
Стационарный мангал на участке
Стационарный самодельный мангал станет хорошим решением на просторной даче – там, где есть достаточно места, чтобы установленная немалая печь была безопасной в использовании. Для изготовления мангала своими руками понадобятся чертежи всех составных элементов стационарной конструкции
Важно сделать платформу и навес из негорючих материалов. Все-таки безопасность приготовления шашлыка на даче никто не отменял, ведь мангал своими руками работает с открытым огнем
Это обуславливает подборку специальных материалов.
Важно при выборе площади руководствоваться такими параметрами:
Достаточная удаленность от инженерных коммуникаций. Мангал категорически запрещается устанавливать вблизи газовой трубы или баллонов. Не стоит также монтировать стационарное устройство там, где находятся электропровода.
Относительная близость к материалам тушения. Например, мангал можно устанавливать своими руками рядом с песком или водой при удобной доступности.
Удаленность от дома
На этот момент также надо обращать внимание. Размеры мангала не должны превышать габаритов дома и находиться вблизи открытых окон
Лучше всего сделать устройство на заднем дворе или со стороны глухой стены, если такая имеется.
Стационарный мангал можно смело оборудовать дополнительными элементами. Например, удобным кованым столиком, местом для укладки готового шашлыка и овощей, а также местом для хранения подручного инвентаря.
Расходный материал
После того как появилось четкое видение будущего изделия, нужно подобрать материалы для изготовления мангала. Здесь рассмотрим несколько оригинальных конструкций из абсолютно ненужных и обыденных вещей. Каждый пример на фото – образец того, насколько может быть полезным покопаться на чердаке или разобрать кладовую.
Итак, оригинальные конструкции самому будет проще делать из заготовок, которыми могут служить:
1. Старый газовый баллон. Но, перед тем как его вскрыть, нужно убедиться, что он пуст и давление в нем минимально.

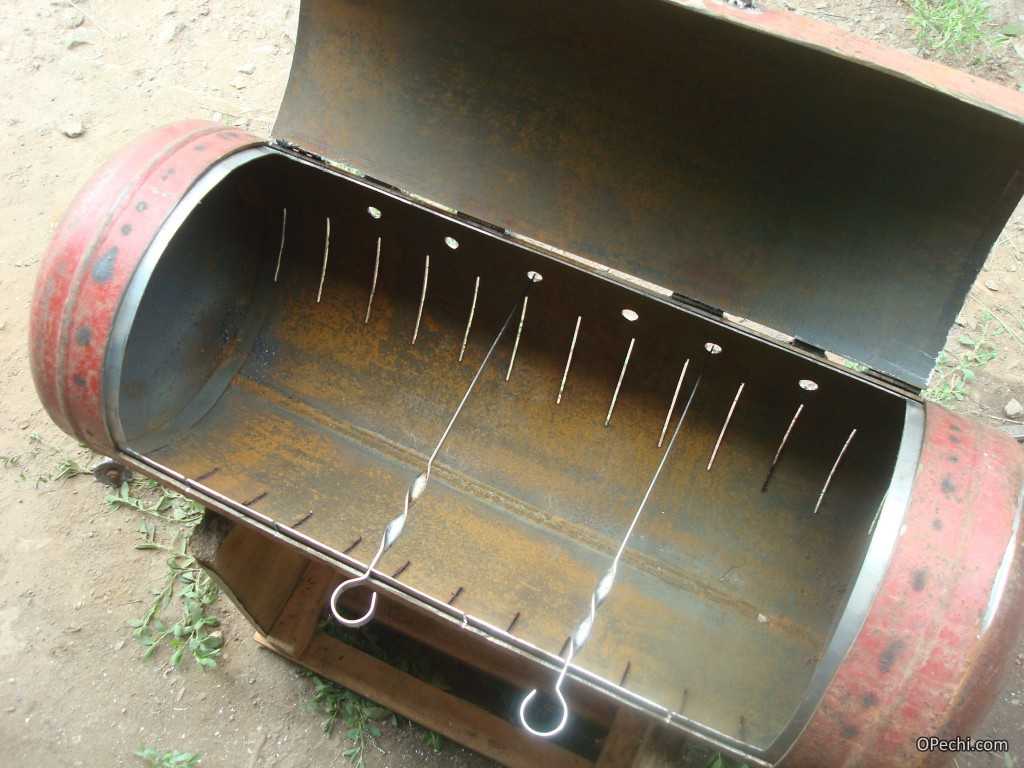

Мангал из газового баллона
2. Бочка. Если используется специальная краска и декодирование, мангал из бочки будет смотреться не хуже покупного аналога.

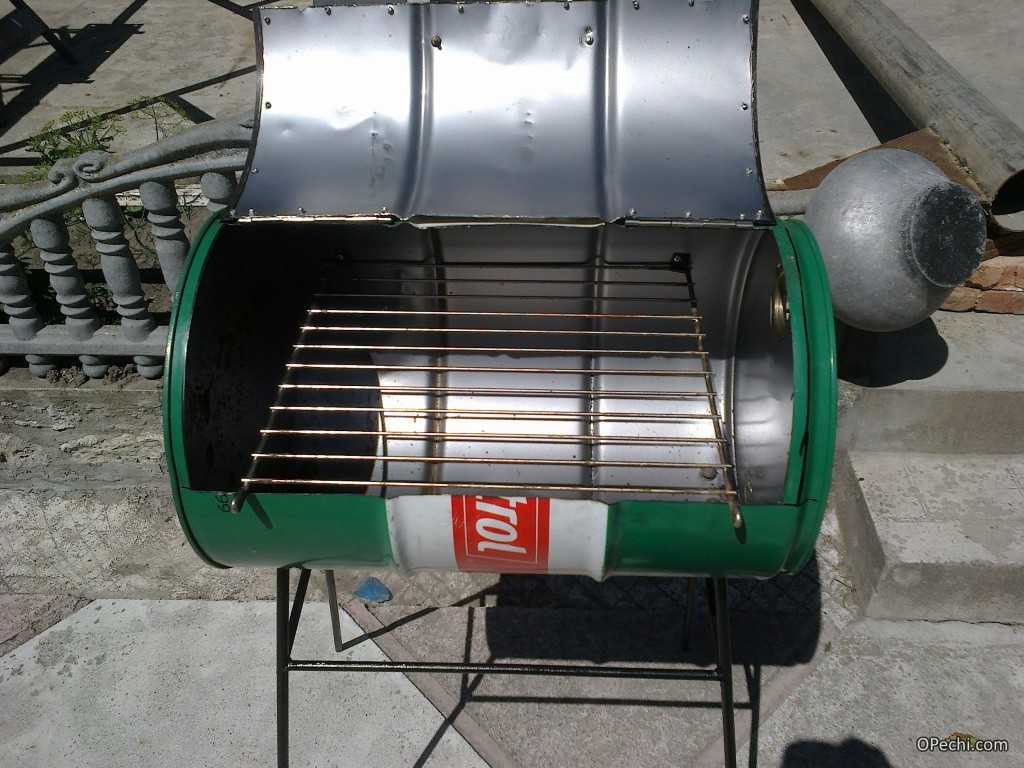

Мангал, изготовленный из бочки
3. Канистра. Для небольшой жаровни, которую просто сделать самому своими руками, старая пустая автомобильная канистра вполне подойдет
Только важно обратить внимание на то, что канистра должна быть тщательно вымыта и высушена

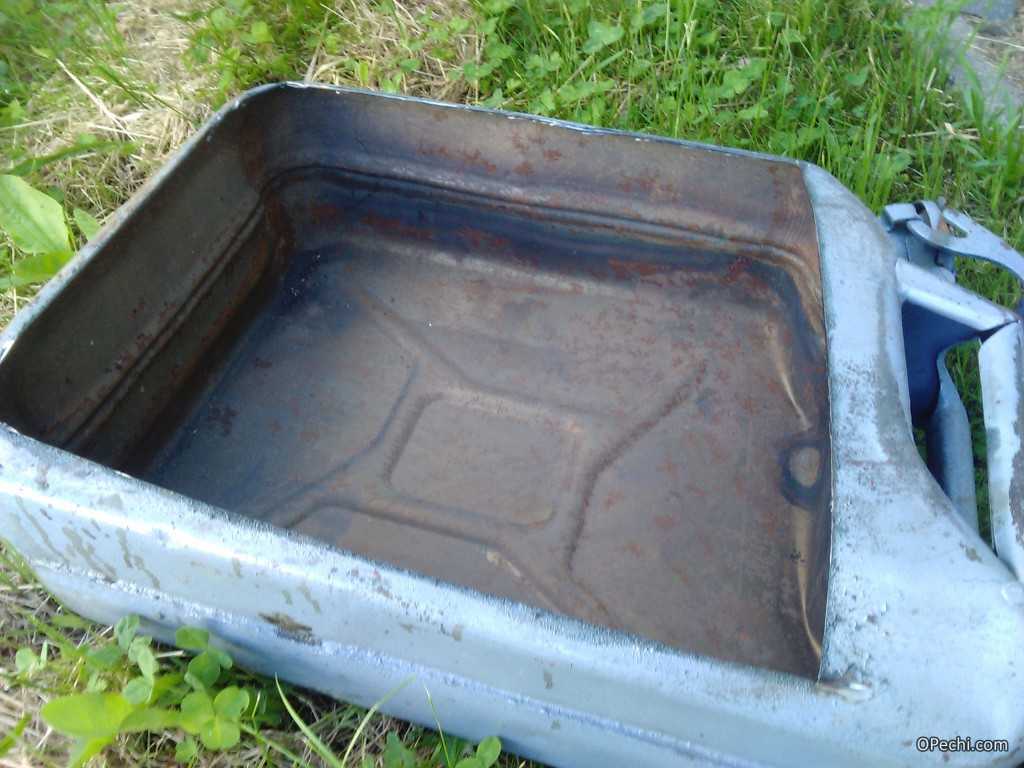

Мангал из старой канистры
4. Кованый метал. Это невероятно красивый элемент для приготовления шашлыка. Однако сделать его своими руками не так просто. Для этого требуется не только мастерство, но и подручный инвентарь. Кованую жаровню можно изготовить своими руками, если все элементы готовы и остается только собрать их. Тогда процесс не будет сложным. Тем более что закрепить металл можно двумя способами. Первый – с использованием сварочного аппарата, но это оборудование далеко не у каждого под рукой, второй – с использованием закрепляющих деталей. Некоторые модели кованых изделий собираются очень просто – достаточно своими руками просто сложить все детали, как говорит инструкция.

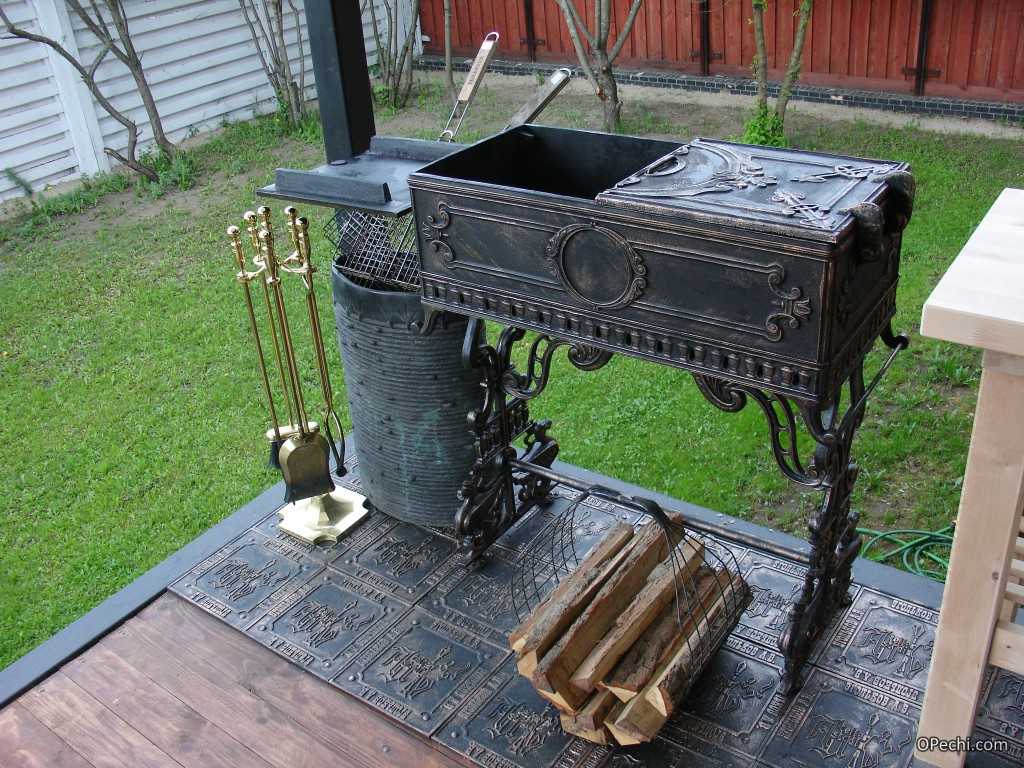

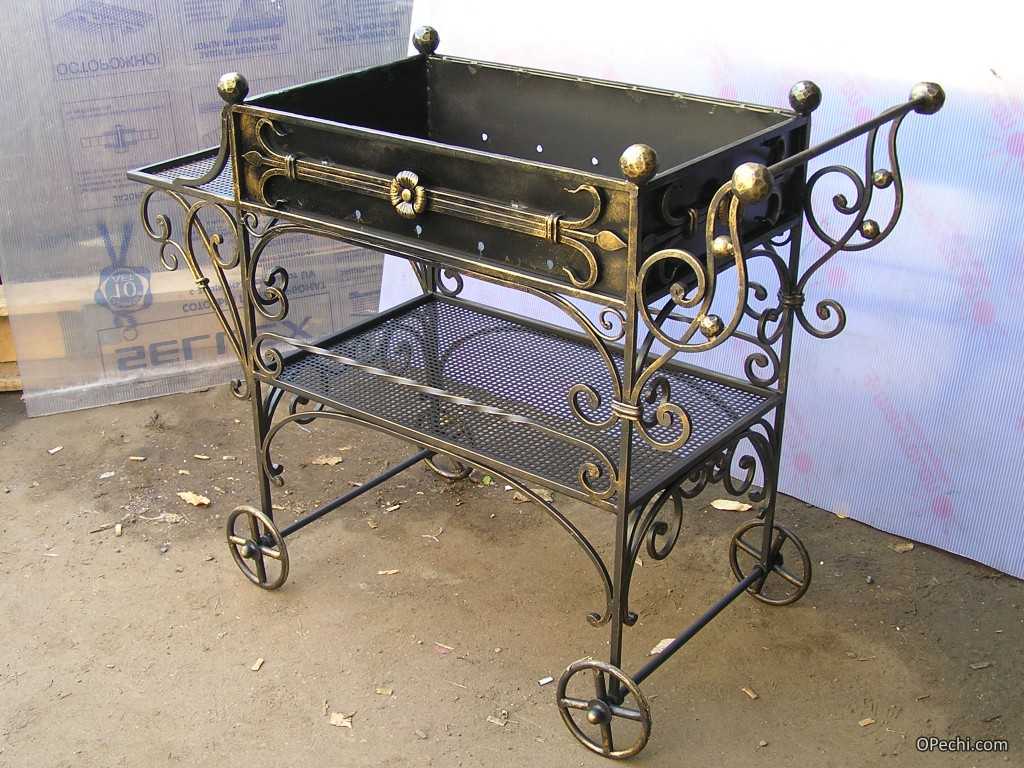

Мангал с коваными элементами
5. Форматные стальные листы. Это вариант простейшего портативного мангала. Форматные листы свариваются по определенным швам. К получившейся конструкции привариваются специальные ножки, для удобства установки. Для их изготовления подойдут обычные трубы с квадратным или круглым сечением. Для самого простого варианта подойдет 3 трубы одинаковой длины.

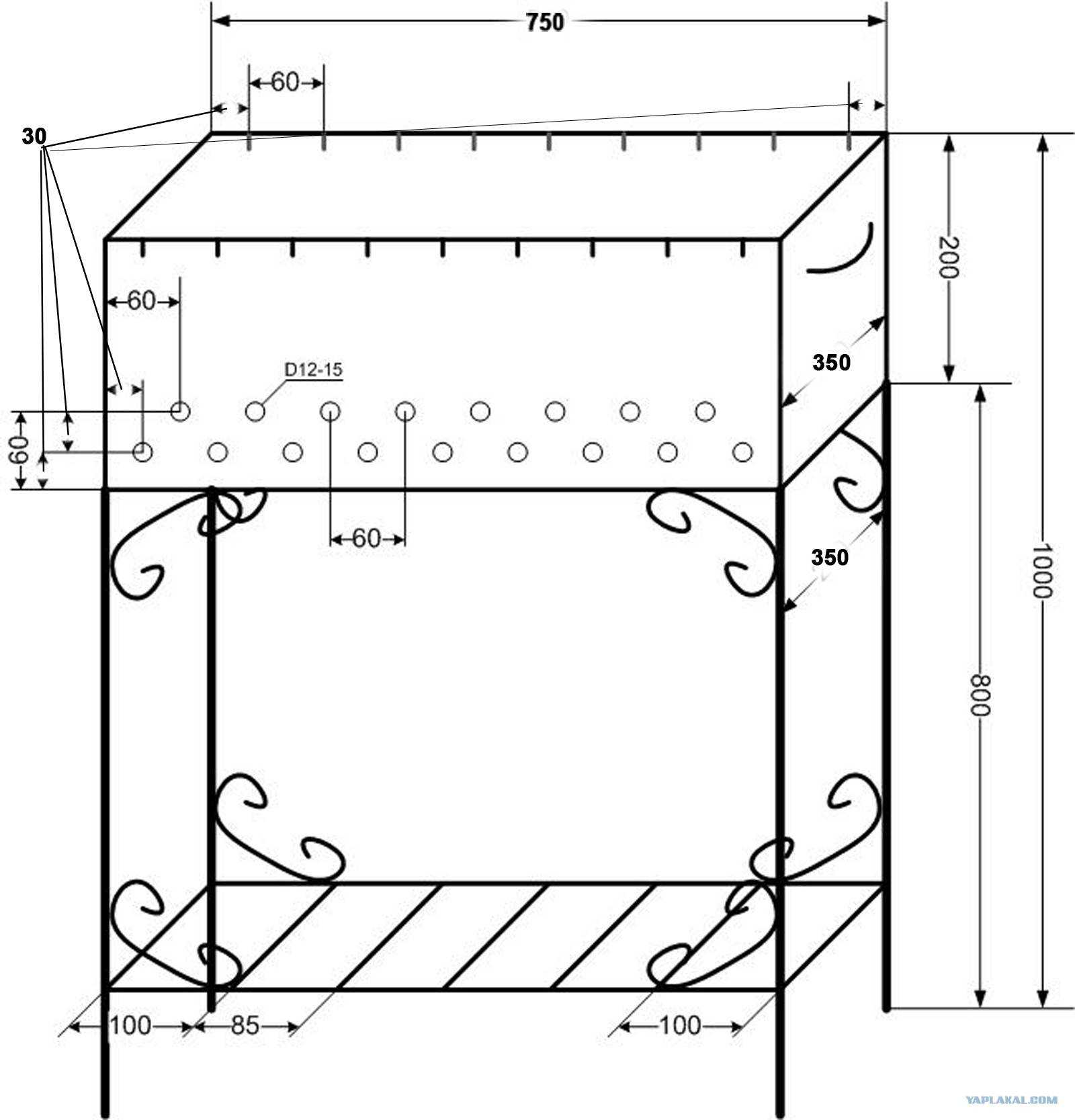

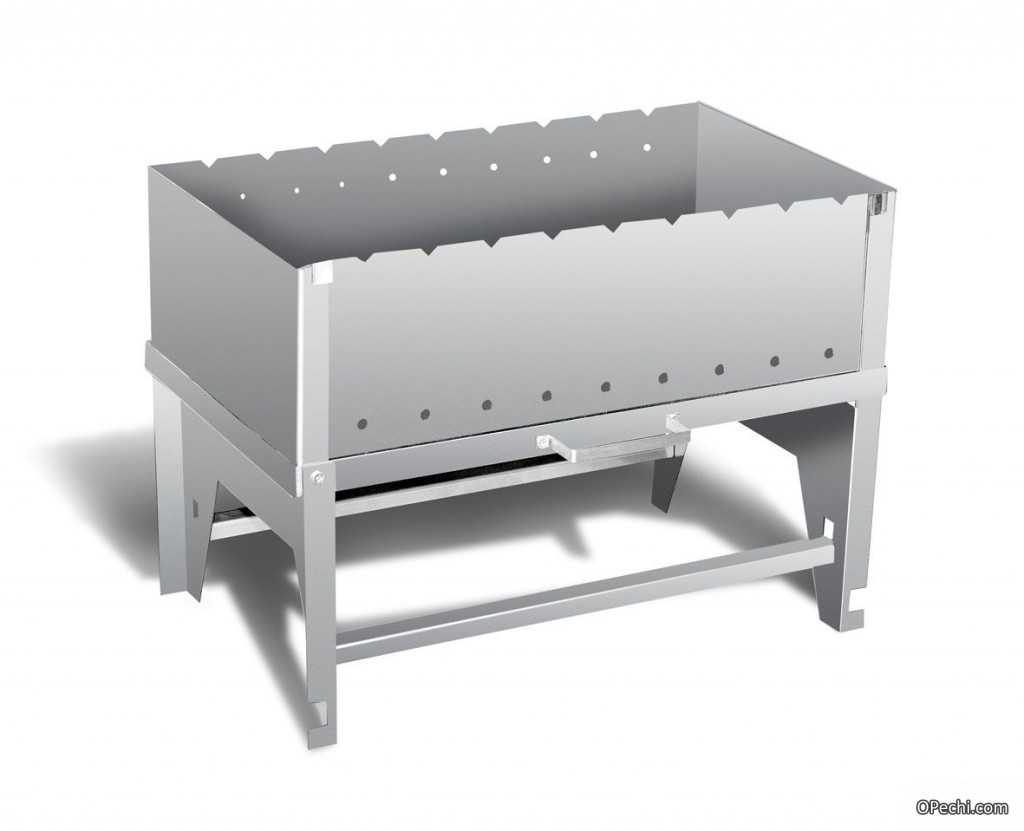

Мангал, выполненный из стали
6. Шамотный кирпич. Этот материал можно использовать как для стационарного мангала своими руками, так и для переносного
Однако важно учитывать то, что если стенки могут быть из такого кирпича, то для днища понадобится металлическая неокрашенная пластина

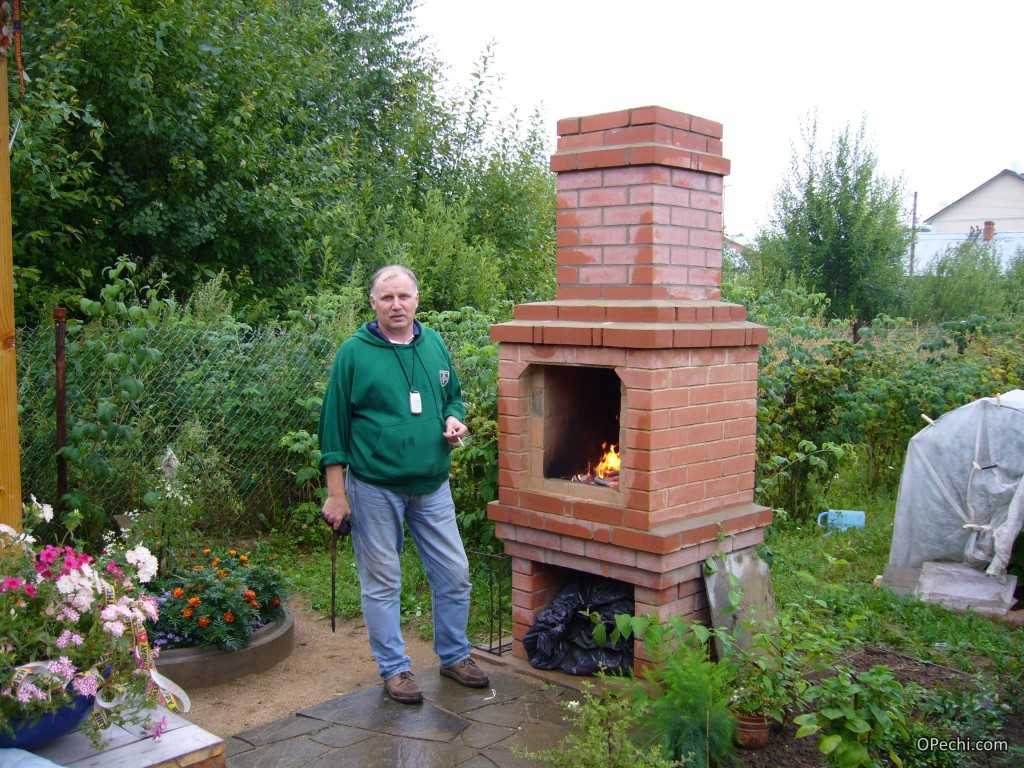

Мангал из шамотного кирпича
Каждый из приведенных примеров можно декодировать, получая не только функциональный предмет, но и оригинальное украшение приусадебного участка.
https://youtube.com/watch?v=WJ2VlPERthw
Советы по самостоятельному созданию кирпичного мангала
Как сварить мангал своими руками
Конструкция отличается удобством переноски. Жаровня представляет собой универсальную основу для других моделей, которые можно размещать на стационарных и перевозимых подставках, а также встраивать в комплексы.
В отличие от предыдущего способа изготовления самодельного мангала цельный лист металла брать не обязательно. Подойдут металлические куски подручных средств, из которых выкраиваются 5 деталей необходимых габаритов:
- две длинные боковины;
- две короткие;
- дно.
- Вырезаем заготовки.
- Свариваем, зачищаем швы.
- Отрезаем для ручек два куска уголка длиной 10-15 см и привариваем на короткие боковины жаровни.
- Изготавливаем ножки из профильной трубы:
- отрезаем 4 заготовки 40х40 мм длиной по 10 см и 4 30х30 мм длиной 80 см;
- привариваем короткие куски трубы к нижней части ящика;
- в длинных ножках сверлим отверстие, нарезаем резьбу для болта-фиксатора.
Если вы хотите на даче поставить стационарный мангал, который не намерены разбирать, в схему можно внести корректировки. В этом случае ножки из профильной трубы или уголка будут не только служить опорой, но и объединять части корпуса.
Детали иногда соединяют крепежом, но более надежно – при помощи сварки. Арматура придаст прочности готовому изделию, и его не «поведет» при нагреве, даже если жаровня сделана из тонкой стали.
Как делать мангал на подставке с разделочным столиком
В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:
- возможность подготовить продукты, поставить посуду, специи;
- удобно, «под рукой», разместить аксессуары, повесив их на крючки;
- хранить запас топлива и кухонную утварь;
- перевозить шашлычницу в пределах участка.
В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.
Технология изготовления жаровни аналогична предыдущему варианту:
- Вырезаем заготовки корпуса из листа толщиной 4 мм.
- Свариваем корпус.
- Привариваем ручки из уголка 25х25 мм длиной 100 мм.

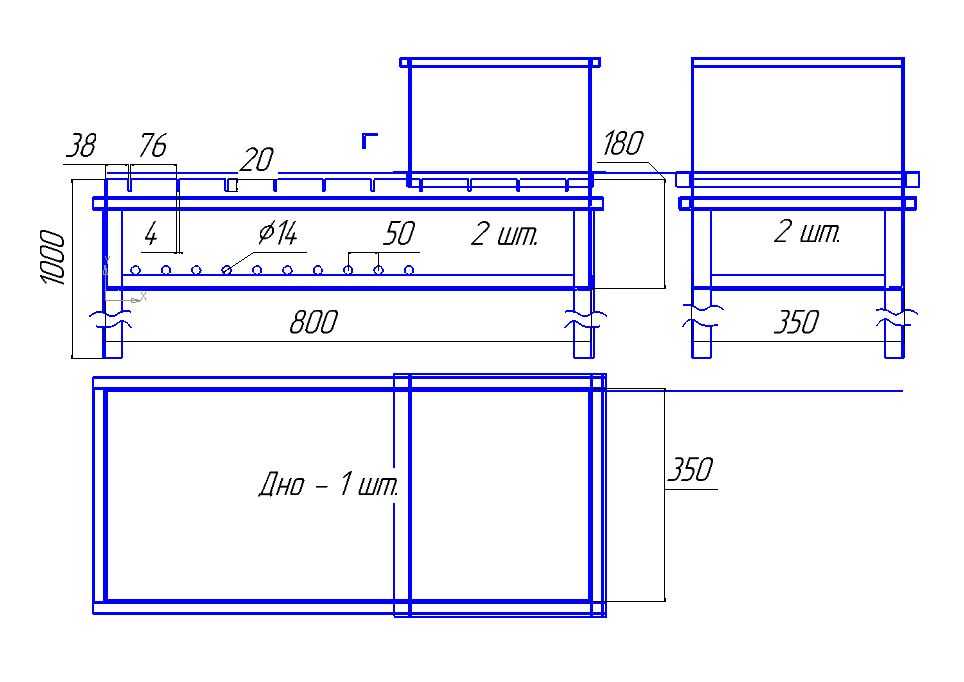

Подставка под мангал: чертежи с размерами.
Изготовление каркаса из трубы 20х20 мм:
- Нарезаем трубу по размерам, указанным в спецификации чертежа, с учетом углов соединения деталей.
- Свариваем объемный каркас рамы. По углам с внутренней стороны укрепляем верхнюю конструкцию, прихватив 4 пластинами. Привариваем ручку. Устанавливаем 2 колеса.
- Свариваем разделочный столик из 4 кусков трубы, изнутри по углам прихватываем 4 пластины. Привариваем к нему 2 детали для крепления к подставке и крючки.
- Раскраиваем деревянные части столешницы и нижнего основания.
- Собираем конструкцию:
- устанавливаем жаровню,
- монтируем деревянные элементы.
Кирпичные очаги
В отличие от металлических жаровен, кирпичные мангалы размеры имеют укрупненные. Это обусловлено крупным форматом конструкционного материала. Тем не менее внутренняя рабочая часть очага должна обладать указанными габаритами. Увеличивается лишь внешний размер конструкции, часто изготавливаются дымоходы, столешницы и мойки, повышающие комфортность эксплуатации.
Основными нюансами кирпичного мангала являются:
- длина, высота до бортика и ширина – эти параметры проще подогнать под стандартные размеры;
- глубина жаровни – имеет жесткую привязку к формату кирпича 6 см и толщине шва 1 см, составляет 21 см или 28 см (3 или 4 ряда, соответственно).
Можно увеличить кликнув
Кирпичная конструкция по умолчанию обладает более высоким ресурсом, нежели железная.
Технологический процесс создания мангала методом сварки
Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время
Вторую – можно без проблем перевозить.
Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.
Алгоритм работ здесь следующий:
Стадия 1. Первоначально создайте раскройки. На металлических листах требуется обозначить линии. Ориентиром в этом процессе служит заранее сделанный или скопированный чертёж.
Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.
Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.
Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.
Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.
Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.
Нижние окончания незначительно заостряются. Эта гарантирует мангалу надёжную устойчивость.
Исход проведённых рабочих стадий – создание качественного и долговечного агрегата
Если у вас накопилось много металла, но он представлен маленькими кусками, тогда вам необходимо нарезать правильные заготовки. После чего их сваривать. При таком раскладе сваривать нужно более аккуратно и качественно. И протяжённость швов получается больше.
Пример самодельного барбекю:
Мангал-чемодан
Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.
Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.
Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.
Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.
Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.
Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.
Простейшая самодельная конструкция
Как правильно выбрать мангал?
Если вы хотите правильно выбрать мангал, вы должны учитывать следующие факторы:
-
Размеры мангала: выберите размер мангала, который соответствует размеру вашей террасы или участка.
-
Материал и конструкция: мангалы могут быть изготовлены из различных материалов, таких как кирпич, металл, стеклофибробетон или дерево. Выберите материал, который наилучшим образом подходит для вашего климата и условий эксплуатации.
-
Удобство использования: выберите мангал, который прост в установке и удобен в использовании. Например, мангалы с наклонным положением решетки могут облегчить процесс жарки и предотвратить падение еды в огонь.
-
Цена: мангалы доступны в разных ценовых категориях. Выберите
Чтобы правильно выбрать мангал, необходимо учитывать следующие факторы:
Материал: Мангалы могут быть изготовлены из различных материалов, таких как чугун, нержавеющая сталь, алюминий или железо
Выбор материала зависит от индивидуальных предпочтений и бюджета.
Размеры: Мангалы могут иметь различные размеры, поэтому важно выбрать мангал, который подходит для вашего двора или террасы.
Тип: Есть различные типы мангалов, такие как мангалы с крышей, мангалы с поддоном и мангалы с колесами. Выбор типа мангала зависит от ваших потребностей и предпочтений.
Цена: Цена мангала также является важным фактором при выборе
Необходимо учитывать ваш бюджет и предпочтения.
Важно у
Выбор мангала зависит от ваших потребностей и предпочтений. Вы можете рассмотреть такие факторы, как размер мангала, материал, из которого он изготовлен, тип конструкции, удобство использования и поддерживаемые технологии готовки. Вы также можете рассмотреть экологическую безопасность материалов и эффективность энергоиспользования. Некоторые люди могут также предпочесть мангал с встроенными функциями, такими как поддержание температуры или регулирование дыма
Важно, чтобы вы выбрали мангал, который отвечает вашим потребностям и предлагает высокое качество и надежность
Показатели для кирпичных конструкций
Правильные размеры для кирпичных конструкций соблюдают исходя из пропорций: свод дымохода по высоте должен быть не меньше 1-1,2 от высоты портала жаровни, а дымохода- не менее 1-1,2 высоты свода. Сечение дымохода зависит от площади портала топки. Оптимальное соотношение 1:8 — 1:10.
Наружные габаритные размеры мангала для шашлыка немного больше металлического аналога, что связано с применяемым материалом. Габариты жаровни аналогичны шашлычнице из металла.
Размеры простой шашлычницы из кирпича в металлической раме
Применяемый огнеупорный кирпич ША-8, размеры 250х124х65 мм, уголок 45х45х5 мм.
| Размеры, мм | Наружные | Внутренние |
| Длина | 634 | 494 |
| Ширина | 384 | 244 |
| Высота / Глубина | 200 | 124 |
Наружные габаритные размеры даны с учетом размера рамы
Какой глубины должен быть мангал зависит от выбранной конструкции, размера и количества слоев кирпича. В данном случае — глубина мангала соответствует высоте кирпича — 124 мм.
Размеры жаровни в кирпичном мангале
Жаровня в комплексе из кирпича отличается по размерам от простой, сделанной на «сухой» кладке. Габариты зависят от размера выбранного кирпича, порядовки, толщины слоя раствора.
При высоте кирпича 6 см, толщине шва 1 см глубина жаровни составит 21 или 28 см при трех- и четырехрядной укладке соответственно. Расстояние от продуктов до углей также регулируют при помощи решеток, размещаемых на разной высоте жаровни.
Источник статьи: http://okmangal.ru/mangaly-barbekyu/idealnye-razmery-mangala/
Проекты, эскизы и особенности изготовления разборного и складного мангала
Разборный мангал для дачи
Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.
Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

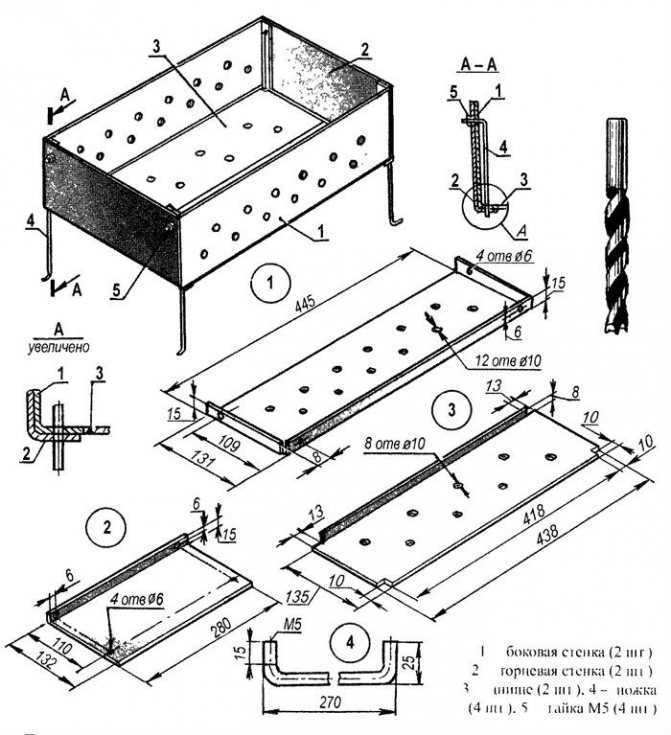

Чертёж разборного мангала
Как сделать
- Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
- Затем все детали необходимо вырезать.
- Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
- Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
- На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
- Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
- Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

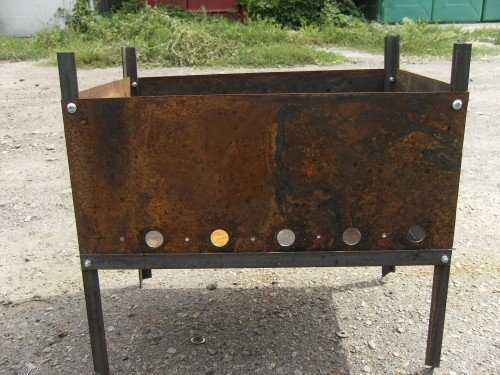

Вид готового разборного мангала
Складной мангал
Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.
Складной мангал в виде чемодана
Как сварить
Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.
Чертеж днища складного мангала
- Вырезать боковины (размер 62х20,5 см).
- Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
- Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.
Чертеж стенок мангала складного
- К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
- Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.
Мангал складной — вид в сборе
- Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
- Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.
Мангал складной — вид в сложенном состоянии
Вычисление габаритов
Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.
Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.
Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.
Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.
Например, можно действовать по такому чертежу:
Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе
Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале
Не менее важный аспект – это глубина аппарата. Её ориентировочное значение – 15 см. При таком раскладе между продуктом и углями останется нужный просвет для готовки. Высота мангала должна быть максимально удобной для кулинара.
Прочие вариации конструкции
На основе бочки
Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.
Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.
На основе баллона
Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.
В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.
Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.
По продольному шву делается разметка. По ней рассчитываются все дистанции.
От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.
От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.
Затем сразу привариваются петли. Здесь нужен ассистент.
Болгаркой отрезается дверка. Из баллона выливается вода.
Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.
Степень разгиба уголков определяет дистанцию открытия крышки.
Нижний обод удаляется. К крышке монтируется деревянная ручка.
Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.
По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.
Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.
Кран устраняется. Отверстие заваривается.
Монтируются ножки.
Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.
Создание переносных версий
Они отлично спасают на природе. Их можно купить или сделать своими усилиями.
Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:
Здесь крепления – дверные петли. Ножки тонкие.
Ещё версия:
Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.
Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.
Создание:
- Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
- Выкройки переносятся на металл.
Ещё версии:
Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.
У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.
Особенности кирпичного сооружения
Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:
- печь;
- отделение для установки казана;
- мангал;
- барбекю;
- коптильный шкаф;
- отделение для укладки дров.
Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.
При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.
