Печь своими руками из металла: изучаем чертежи и пошаговый процесс изготовления

Что лучше?

Сравним несколько позиций, которые на наш взгляд являются важными:

• Принцип эксплуатации. Металлические печи относятся к категории постоянного действия. Чтобы они непрерывно отдавали тепло, их необходимо «подкармливать» топливом. Кирпичные агрегаты — это отопительные приборы временного действия. То есть их можно протопить и понемногу подбрасывать в них топливо, чтобы поддерживать необходимую температуру. Иногда на определенный период их вообще не топят, но за счет теплоемкости кирпичной кладки температура внутри помещения остается стабильной.
• Скорость отопления. К сожалению, кирпичная печь в данной категории проигрывает металлической. Чтобы она начала отдавать тепло в комнату, надо сжигать топливо в течение 2–3 часов. Все зависит от конструкции. Металлическая печь в этом плане в разы лучше. Уже через полчаса работы она нагревается и начинает выделять достаточную температуру. Правда, с такой же скоростью она и остывает.
• Безопасность. В этом плане печка из металла явно хуже. Ее стенки настолько сильно нагреваются, что пожар может произойти от небольшого соприкосновения. Вот почему эти модели обязательно усиливают в плане пожарной безопасности специальными экранами из негорючих материалов.
• Цена оборудования. Здесь понятно и без слов, что кирпичный вариант будет стоить гораздо дороже. К тому же специалисты не советуют сооружать его своими руками. Неопытному человеку добиться, чтобы конструкция была на все 100% герметичной, очень сложно. Да и вероятность неправильно сложенной кирпичной кладки слишком высока. Чего не скажешь о металлическом аналоге.
• Площадь обогрева. В этой позиции и кирпичная конструкция, и металлическая определяются одинаково. Чем больше помещение для обогрева, тем больше по габаритам должна быть печь. Но необходимо предварительно провести некоторые расчеты. Хотя большие металлические печи, используемые на дачах, не оправдывают себя в плане потребления топлива. Слишком много они «едят».

Заводские или самодельные?

Раз уж мы начали разговор о металлических печах для дачи, то хотелось бы провести еще одну параллель — сравнить заводские изделия и самодельные. Хотя такое сравнение будет, наверное, неправильным. Все дело в качестве изготовления и цене оборудования.

Цена заводских приборов в несколько раз выше, внешний вид этих агрегатов лучше, да и качеством они отличаются. А вот самодельные печки характеризуются низкой ценой. Если их изготавливает мастер с высокой квалификацией, то и качество будет на высоком уровне. Конечно, по внешнему виду они уступают заводским. Но установка защитного экрана может решить проблему, если отнестись к его изготовлению с фантазией и творчеством.

Обзор популярных производителей

Один из российских производителей металлических каминов – MetaFire и их линейка каминов Ангара. Она производит готовые металлические камины из листовой стали, рассчитанные на обогрев помещений 100-120 кв.м. Модели выполняются по европейским технологиям и могут вмещать в себя систему водяного контура или приготовления пищи. Потребители отмечают доступную стоимость линейки, возможность ручной регулировки отопления и простоту эксплуатации. Из недостатков – быстрое образование копоти на дверце топки.

Металлические камины Термофор несут скорее функциональную, а не эстетическую функцию. Фирма существует на рынке много лет и производит несколько модификаций отопительных дровяных печей по приемлемой цене. Также в их линейке можно найти мангалы и варочную печь. Отзывы некоторых потребителей говорят о быстрой потере внешнего вида печи. Но на печи предоставляется гарантия, по которой производитель честно заменяет вышедшие из строя узлы.

Плеяда европейских производителей Traforart, Boley, Cheminees Philippe и Fugar сочетают в себе качество и красоту изделий. Камины этих фирм отделываются классическими и современными материалами, и идеально вписываются в помещение любого стиля. Главным недостатком их является стоимость, существенно превышающая российские аналоги.

Технология кладки корпуса

Особенности чугунной конструкции

Камин из чугуна, как и его традиционный брат — каменный камин, имеет в своей основе стандартную конструкцию. Он оснащен топкой, где происходит процесс горения дров, зольным ящиком и дымоходом. Топка и другие элементы такого камина обычно выполняется по технологии литья, а затем собираются в единый отопительный прибор. Нередко камин оснащается ножками и дверцами из огнеупорного стекла — при закрытой топке. Но топка может быть и открытой — камера сгорания не изолирована от внешнего пространства. Это в полной мере передает запах и звуки потрескивания дров. Сам по себе чугун как материал отличается особой жаропрочностью. Он легко выдерживает резкие перепады температур от минуса до плюса. Дровяные чугунные камины довольно медленно остывают и отдают в 2 раза больше тепла, чем печи из других материалов.

Закрытый дровяной камин намного лучше отапливает помещение

Чугун легко поддается коррозии. Но при регулярной чистке и грамотной эксплуатации он способен сохранять привлекательный вид долгое время. А срок службы такого камина измеряется десятилетиями.

Чугунные печи-камины хорошо подходят для загородного дома. Они имеют сравнительно небольшой вес (по сравнению с каменной печью), а значит, не требуют тяжелого фундамента. Их можно спокойно устанавливать не только на 1 этаже, но и этажами выше без риска повредить пол и потолки. Его выдержит практически любое перекрытие между этажами.

Видео: камин с чугунной топкой своими руками

Но чугунный очаг имеет и свои недостатки. Прежде всего, это специфический запах раскаленного чугуна. Дело в том, что при нагревании металл расширяется, и в воздух высвобождаются его пары. Не секрет, что запахи намного легче распространяются в теплой среде.

Еще один недостаток — травмоопасность при эксплуатации. При неловком касании раскаленного камина легко получить ожог открытого участка кожи. Поэтому лучше во время прогрева не подходить близко к камину, а работать с ним в специальных перчатках.

Чугунный камин довольно легок, и уронить его не составляет большого труда. Поэтому он не подходит для дома, где есть маленькие дети. При падении работающий камин в лучшем случае потухнет. Некоторые детали могут отвалиться. Возможны небольшие вмятины. В худшем случае может возникнуть возгорание, которое легко перерастет в большой пожар.

Эстетов не порадует цвет камина. К сожалению, топка для чугунного камина может быть только черной. Чугун плохо поддается окрашиванию. А при высоких температурах краска быстро опадает или плавится. Проблему можно решить использованием позолоты, серебряной или латунной рамки. Однако, за такое удовольствие придется существенно заплатить. Ранее мы уже писали про то, какие бывают топки для каминов и рекомендовали добавить статью в закладки.

Благодаря художественному литью даже чугунный камин может выглядеть благородно

Устройство дымохода для каминов

Что собой представляет дымоход, какие на него возлагаются требования, говорить, наверное, не нужно. Дымоход представляет собой длинную трубу, не менее 5 метров, иначе будут проблемы с тягой. Канал выводится на улицу через кровлю, в некоторых случаях допускается вывод в горизонтальном положении через боковые стены. Главное помнить, что зигзагов и поворотов лучше делать не более трех, иначе проблемы с тягой вам гарантированы.



Установка трубы происходит в специально вырезанное отверстие в крышке, там крепится специальной крепежной системой. Приваривать «намертво» не рекомендуется. Не забывайте, что стыки, а также все соединения необходимо обрабатывать, жаростойким герметиком. Кстати, переход в кровле не помешает отделить теплоизоляцией. Оголовок выводится на расстоянии 50 см. от крыши и на него рекомендуется установить пламегаситель и дефлектор.

Особенности

Другие виды каминов

Кроме дровяных каминов, в продаже имеются отопительные приборы, работающие на другом топливе. Такие модели устанавливаются гораздо быстрее и проще, чем кирпичные, так как продаются в готовом виде и требуют минимум усилий для их подключения или просто установки:

Камин, работающий на газе, прост не только в установке, но и в эксплуатации, но подключать его должен мастер, имеющий для этого допуск. В организации, занимающейся контролем за газовым снабжением, нужно обязательно получить разрешение на его установку, и это часто бывает причиной нежелания устанавливать этот прибор.

Для газового камина не нужно устанавливать отдельную дымоходную трубу — достаточно будет подключить ее к коаксиальному дымоходу, который выводится через стену.

Внутри топки установлены аксессуары, которые имитируют дрова и живой огонь.

• Электрокамин подойдет не только для дома, но и для квартиры. Такие модели могут быть стационарными и мобильными. Некоторые стационарные камины производятся в виде каминных топок, имеющих вокруг очага красивые порталы. Такой прибор не требует дымохода, его нужно просто установить и подключить к электрической розетке. Современные модели каминов оснащены электроникой, что позволяет управлять его нагревом, переключением и выключением с помощью пульта.
• В последнее время в моду активно входит экокамины, работающие на этиловом спирте. Они не требуют другого топлива и достаточно экономны, но они не согреют комнату, и служат только декоративным украшением интерьера. Можно сказать, что биокамин предназначен для согрева души и создания определенного настроения и атмосферы, нежели как отопительный прибор.
• Можно сделать и просто имитацию камина из гипсокартона и металлического профиля. Конечно, в таком декоративном камине нельзя будет разжечь огонь, но он отлично украсит стену и послужит полкой для интерьерных аксессуаров.

Если появилось желание установить в доме камин, проблем с этим не будет, просто адекватно оцените свои силы, готовы ли вы выкладывать кирпичный камин или вашего рвения хватит только на покупку и установку декоративного камина. На сегодняшний день выбор материалов и готовых изделий настолько широк, что приобрести или построить желаемый вариант камина не составит труда. Главное — нужно собраться и заняться этим делом вплотную, и если уже начали — обязательно достраивайте до конца!

Место установки

Смонтировать металлический очаг допустимо почти в любом месте помещения, при желании даже по центру. Но такое его месторасположение будет проигрывать с точки зрения эстетики и не соответствовать противопожарным правилам, поскольку конструкцию можно легко задеть и опрокинуть.

Оптимальным решением является установка металлического дровяного камина около стены комнаты, можно конструкцию встроить в нее, что позволит сэкономить квадратные метры площади. В этом случае дымоход аккуратно прокладывают вдоль стенки, а вывести его на улицу не составит труда.

Такой вариант размещения очага позволит не допускать задымленности воздуха в помещении. Правда, стена за ним не будет чистой – она закоптится и почернеет. Камин можно расположить около стены, отступив от нее на небольшое расстояние.

В этом случае его при необходимости будет легко передвинуть от одной стены к другой. Также за ним проще ухаживать, поскольку конструкция подвижна. К такому камину прилагается противопожарная перегородка, но даже она не сможет защитить стены от порчи побеленной и окрашиваемой поверхности, потемнения обоев.

Кроме этого, металлический камин можно расположить в углу помещения, что сейчас считается стильным вариантом. В этом случае он занимает меньше места: комната визуально кажется более просторной, поскольку жизненное пространство получается не перезагруженным.

Имеющиеся в продаже дизайнерские модели угловых каминов выделяются своей неординарностью. Они обычно имеют небольшие параметры и отличаются устойчивостью. Их намного легче топить, а затем и чистить. Дымоход не составит труда вывести наружу.

Итак, специалисты рекомендуют следующие варианты размещения каминов, сделанных из металла:

• встроенный в наружную стену;
• пристенный;
• угловой;
• расположенный отдельно.

Конструктивные особенности

Конструкция камина состоит из дымовой трубы и топливника. Нельзя делать топливник слишком глубоким. Если не соблюдать эти правила, в комнате будет недостаточно тепла. Внутри камина, там, где топливник соединяется с дымовой трубой, устанавливают газовый порог. Его функция заключается в предотвращении перепада потока воздуха, поступающего в камин, и препятствовании вылету из топки искр. Благодаря регулированию воздушного потока, которое осуществляется этим порогом, сажа и дым не будут попадать в помещение.

Ширину порога конструируют в соответствии с шириной дымовой трубы, или делают немного больше. Будет достаточно превышения в 1-2 см. Газовый порог не должен сужать дымовую трубу, во избежание задымления, он возводится строго горизонтально.

Выбор готового металлического дровяного камина

Рекомендации по проведению выбора оптимальной модели

Если решено приобрести металлический вариант камина, то проблем с выбором по функциональности и внешнему дизайну не возникнет, так как на рынке представлен широкий ассортимент приборов отечественных и зарубежных производителей.

Выбор готовых металлических каминов – довольно широк, и вопрос часто в большей мере упирается в финансовые возможности покупателя

В специализированных магазинах можно найти чугунные и стальные камины, а также их комбинированные варианты, когда в стальной короб встраивается чугунная топка, или же устанавливается только колосниковая решетка из чугуна. Самым практичным, но и самым дорогим отопительным прибором из этой линейки является камин, полностью изготовленный из чугуна, так как этот материал долговечен, отлично сохраняет тепло длительное время и стоек к коррозии.

Чтобы сделать правильный выбор металлического отопительного прибора, нужно так же, как и при выборе любого другого камина, обратить внимание на его технические характеристики:

Размеры камина и его мощность, которая выбирается в зависимости от отапливаемой площади. Рассчитать нужную мощность камина для конкретного помещения несложно, так как существуют расхожее соотношение, что  1 кВт достаточно для отопления 10 м² при высоте потолка 2500 мм.

Этот расчет, правда, не может считаться эталоном точности, но зачастую и его бывает достаточно. Если же есть желание более детально подойти к вопросу определения необходимой тепловой мощности до обогрева конкретного помещения – мы поможем и в этом.

Изучая характеристики, нужно обратить внимание на КПД камина. Чем выше этот показатель, тем экономнее будет расходоваться топливо

Для каминов оптимальным считается значение в области 85%.
Тип топлива. Лучше всего выбирать модель, которая может отапливаться не только дровами, но и другими видами топлива, такими, как торфяные брикеты, пеллеты и уголь.
Облицовка камина. Материал облицовки влияет не только на внешний вид камина, но и на сохранение выработанного тепла. Лучше всего, если корпус камина будет иметь облицовку из керамических или каменных плит. Они дольше прогреваются, но также долго и остывают, отдавая тепло в комнату.
Размер топливной камеры также важен, и его можно рассчитать по выше представленной таблице.
Диаметр дымоходной трубы — это не менее важный параметр, так как от него зависит тяга, создаваемая в камине, а также безопасность его эксплуатации. Эту величину тоже определить легко, так как на 1 кВт мощности прибора необходимо предусмотреть 8 кв. см сечения трубы. Но в случае с готовыми каминами – все проще, так как у них уже имеется патрубок определённого диаметра для подключения трубы. Дымоход на всем своем протяжении не должен быть меньше.

Когда модель выбрана и характеристики проверены, забирая прибор из магазина, необходимо по описи проверить все заявленные комплектующие, качество изготовления элементов камина, необходимые сопроводительные документы:

• Сразу нужно проверить дверцу, насколько она хорошо открывается, закрывается, и плотно ли она прилегает к корпусу.
• Недопустимы на поверхностях корпуса, как снаружи, так внутри, а также на стекле сколы или деформация.
• Ручки на дверце печи должны иметь термоизоляцию.
• Рекомендуется по документам проверить оригинальность изделия, наличие сертификатов на продукцию от изготовителя, в том числе противопожарного и гигиенического.
• Далее, необходимо внимательно изучить гарантийные обязательства производителя и задать все интересующие вопросы продавцу. А также следует помнить, что на некоторые элементы дровяных металлических каминов гарантия не распространяется. К таковым могут относиться дверные стекла, колосник, а также шамотная внутренняя футеровка. Поэтому все детали конструкции нужно исследовать очень тщательно.

Обзор популярных моделей металлических каминов разных производителей

Кроме перечисленных в таблице моделей, в продаже представлено большое разнообразие и других. Поэтому, отправляясь в магазин за покупкой, нужно заблаговременно определить для себя ценовую планку, которая подходит под финансовые возможности.

Если же есть желание попробовать свои силы в возведении кирпичного камина, то ниже будут представлены рекомендации и подробно описаны действия по проведению работ.

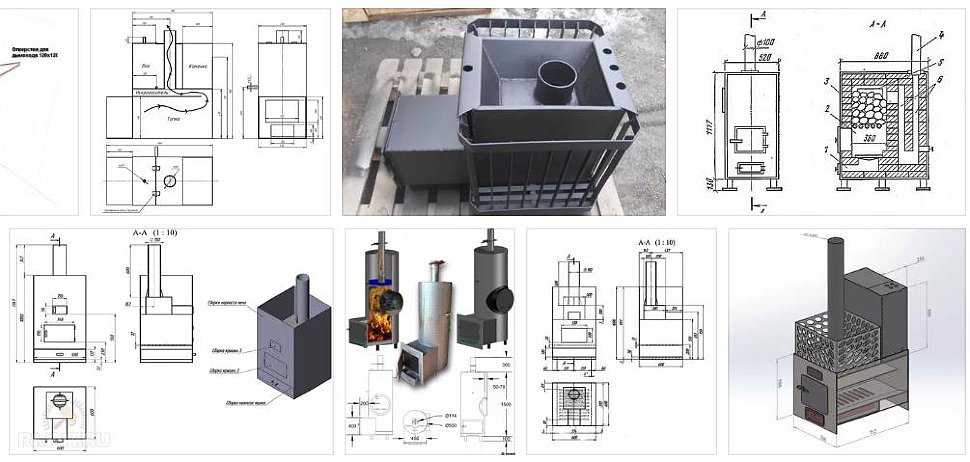

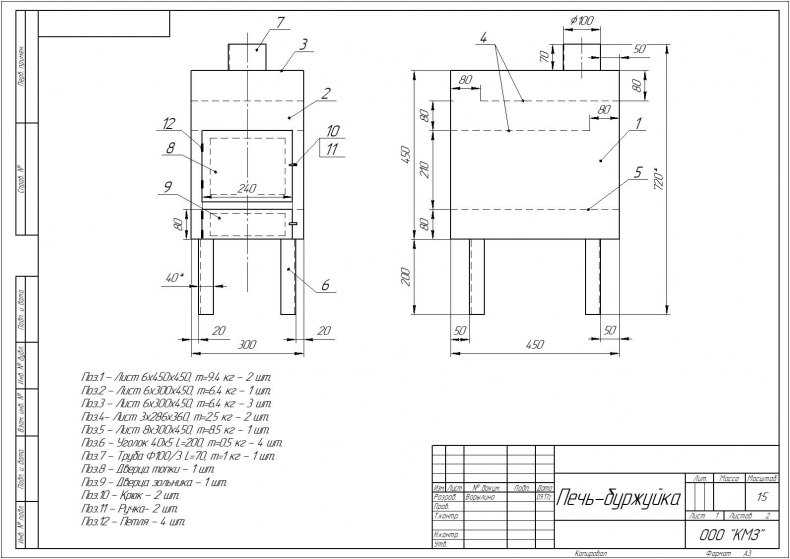

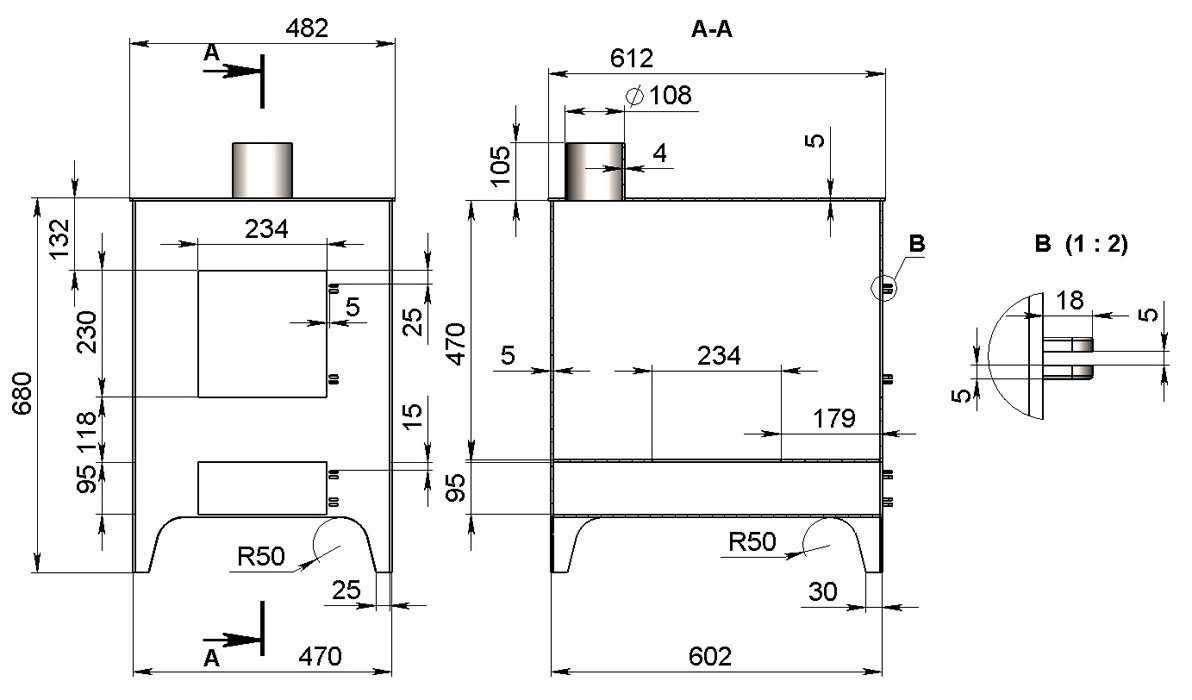

Виды печей-каминов с дымоходом: чертеж и схема

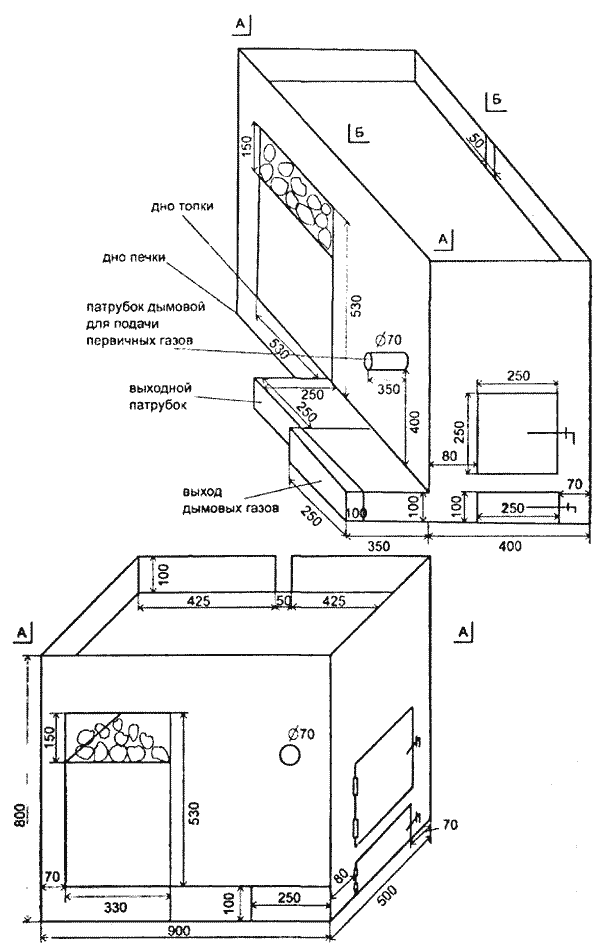

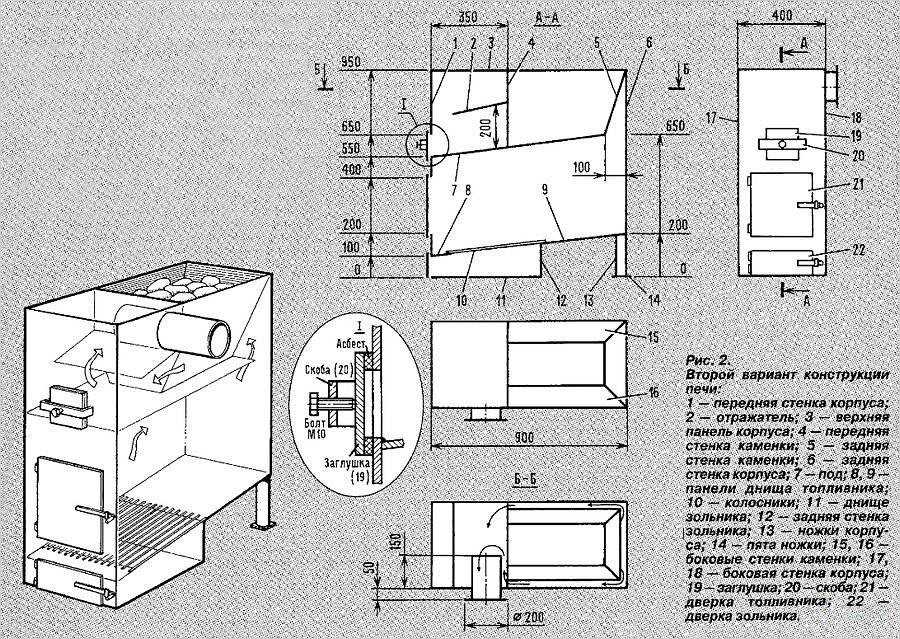

Изготовление агрегата для бани

Одним из лучших вариантов отопительного устройства для бани является металлическая печь из листовой стали, обложенная кирпичом. Такая самодельная печь для бани не мобильна, но пожаробезопасна, а значит, ее можно устанавливать в жилом доме и даже в деревянной банной постройке. Для ее сооружения из инструментов понадобятся:

• сварочное оборудование;
• болгарка;
• диоды 3-4 миллиметра.

Также нужно иметь листы железа толщиной 2 –3 миллиметра, и арматуру 8 –10 миллиметров.

Важным моментом является то, что при обустройстве такой печи необходимо правильно подобрать для дымохода сечение, поскольку от этого зависит сила тяги, на которую также влияют погодные условия: чем теплее и влажнее воздух, тем она слабее.

В недостаточно широком дымоходе газы и воздух начнут смешиваться, не успев выйти наружу. Это создает дымовую пробку. Если диаметр трубы слишком большой, тогда в ней газы будут двигаться чересчур медленно, а поверхность внутренний стенок быстро засорится.

Банные печи из железа своими руками строят так:

1. В первую очередь обустраивают фундамент. Для него строят деревянную опалубку высотой 20 сантиметров так, чтобы образовался квадрат размером 1х1 метр.
2. Арматуру монтируют в один слой, делая сетку из прутьев с ячейками величиной 20х20 сантиметров. Надо, чтобы арматура не касалась земли, поэтому ее опирают на заранее установленные колышки и связывают на весу.
3. Подготавливают цементно-песчаный раствор в пропорции 1:3. Для него берут 1 часть цемента не ниже марки М400 и 3 части мелкого речного песка. С целью придания прочности в смесь добавляют часть щебенки.
4. Раствор выливают в опалубку, накрывают пленкой из полиэтилена и оставляют сохнуть на 4 недели. Один раз в день бетон нужно сбрызгивать холодной водой и вновь накрывать, иначе он начнет покрываться трещинами.
5. Далее надо взять задний обод для колес и заварить на нем все отверстия, оставив только центральное.
6. Со второго обода срезают выпуклую верхушку, вставляют в него первый и сваривают. Главное, это создать герметичное соединение, ведь внутри будет горячая жидкость.
7. На внутренней части второго обода на равном удалении один от другого с трех сторон наваривают арматуру. Нужно, чтобы она упиралась в трубу для придания конструкции жесткости.
8. Внизу первого обода создают круглое 25-миллиметровое отверстие и к нему приваривают трубу соответствующего сечения. В нее вкручивают кран, чтобы сливать воду.
9. Далее делают точные копии двух ободов. Копию второго из них насаживают на трубу, переворачивают копию первого обода и приваривают его к концу трубы. Сверху приделывают второй экземпляр второго обода и для жесткости усиливают арматурой.
10. Когда раствор для фундамента застынет, опалубку снимают и выкладывают кирпич, используя смесь на основе глины.
11. Месторасположение печи для защиты от возгорания полностью обкладывают кирпичом.
12. Основание делают кирпичным, а со второго ряда начинают выкладывать зольник с поддувалом. Посредством него удаляют золу и тем самым обеспечивают поступление воздуха внутрь, который помогает появлению хорошей тяги. Длина зольной камеры должна быть меньше, чем у топки.
13. Устанавливают дверцу поддувала, обкладывают кирпичом и укладывают еще один ряд. На шахту зольника помещают колосниковую решетку.
14. После колосника выкладывают два ряда кирпичей, оставляя место для дверцы топки. Поверх создают еще два ряда.
15. Кладке дают высохнуть в течение 2-х недель, обеспечив циркуляцию воздуха. Затем печку нужно протопить щепками в течение 1,5 — 2 часов.
16. На кирпичную конструкцию устанавливают готовую трубу. На ней расположена каменка и емкость для горячей воды.
17. Вес и размеры печи довольно большие, поэтому ее лучше разделить на составляющие части и собрать внутри бани на месте.
18. Верх дымохода укрепляют прутьями арматуры, приварив один ее конец к трубе, а второй уперев в стену. Для крепления к стене задействуют металлическую пластину или уголок из стали.

Особенности печей из металла

Как правильно установить печь

• Первоочередный момент — это выбор места установки и замеры площадей. Все должно соответствовать правилам техники безопасности. Печь следует устанавливать на расстоянии не менее 60см от штукатурки и 80 см от обойного покрытия.
• Печь должна стоять на бетонной плите (не меньше 0,7 см), асбесте или картоне из базальта.
• Элементы печи собираются согласно инструкции, после чего необходима проверка герметичности собранной конструкции.
• Над печью, на потолке, необходимо прикрепить защитный элемент.
• Установка дымохода (лучше выбирать круглый вариант — у прямоугольных хуже тяга).
• Если есть желание покрасить печь, то любая краска для этого не подойдет. Нужно выбирать специальные эмали (силикатные или органические).
• Вызов пожарного инспектора, который проверит правильность установки.
• Тестовая проверка работы всей системы.

Особенности конструкции

Выбор правильного места и установка железного камина

Схема устройства камина.

Поиск места под камин, своими руками выполненный, является первоочередной задачей. Как и всякий другой, очаг из металла тоже требует для установки большого по площади пространства. Обеспечение регулярного притока свежего воздуха служит гарантом надежной работы металлической конструкции. В качестве вытяжки допускается использовать устройство камина.

Несмотря на меньший вес металлического очага в сопоставлении с кирпичным классическим вариантом, все равно его габариты достаточно внушительны и могут достигать центнера. Поэтому деревянные половицы, на которые была бы установлена кирпичная конструкция, могут попросту не выдержать нагрузки и провалиться. В целях безопасности место под камин рекомендуют укреплять. Устраивать сильный фундамент, как под кирпичный камин, нужды нет, но усилить пол, при этом заменив старые половицы, необходимо. Под печь для изоляции можно постелить лист любого негорючего материала: металла, асбеста и пр.

Правильнее всего начать монтаж очага с устройства подставки. На нее будет устанавливаться массив камина. Подставку можно использовать готовую купленную или сделанную своими руками. Сделать самостоятельно подставку не сложно, нужно лишь обрезать уголки из металла так, чтобы получилась прямоугольная рама на ножках. Ножки рамы нужно крепко прикрутить к полу, а сверху положить и приварить металлический лист, на который будет установлен очаг. Подставка, равно как и воздушное пространство вокруг, должны обеспечивать противопожарную безопасность в помещении.

Наличие дымохода предусматривает металлический очаг, как и классический его аналог. Все перекрытия помещения, через которые пропущена дымоходная труба, должны быть изолированы капитально. Изолируют и стену, расположенную в непосредственной близости с металлическим очагом, на которую прикреплена труба дымохода.

Как и всякий прибор отопления, камин, изготовленный из железа, имеет ряд недостатков и преимуществ.

Недостатками железного камина являются:

1. После прекращения горения печь моментально охлаждается.
2. Прогрев железного корпуса очень велик, что при нечаянном касании открытыми участками кожи к нему может вызвать ожог.
3. Тепло по помещениям распределяется неравномерно.
4. Заготовка дров требует наличия отдельного места, а лучше помещения.
5. На заготовку дров нужно выделять время и энергию.

Преимуществами данной конструкции являются:

1. Быстрое излучение тепла.
2. Поток воздуха, проходящий сквозь топливник, хорошо проветривает пространство, предотвращая влажность и плесень, что очень актуально для помещений, расположенных с северной стороны и почти не обогреваемых солнцем.
3. Возможность монтажа в любой комнате дома.

https://youtube.com/watch?v=68RCwdyKsLw

Чтобы избавиться от неблагоприятного момента, например охлаждения и неровной теплоотдачи, стенки железной конструкции обкладывают кирпичом и оформляют их в каком-нибудь дизайнерском стиле, соответствующем интерьеру комнаты. Между металлическим корпусом и кирпичной кладкой должен предусматриваться небольшой промежуток. Разогрев кирпичей будет способствовать отдаче в помещение здорового тепла. Помимо этого, кирпичная стена может служить своеобразной защитой от раскаленного металла. При этом можно будет находиться рядом с камином, не боясь споткнуться и задеть его. Единственное, лицевая сторона не сможет являться защитой от ожогов.

Основные этапы монтажа

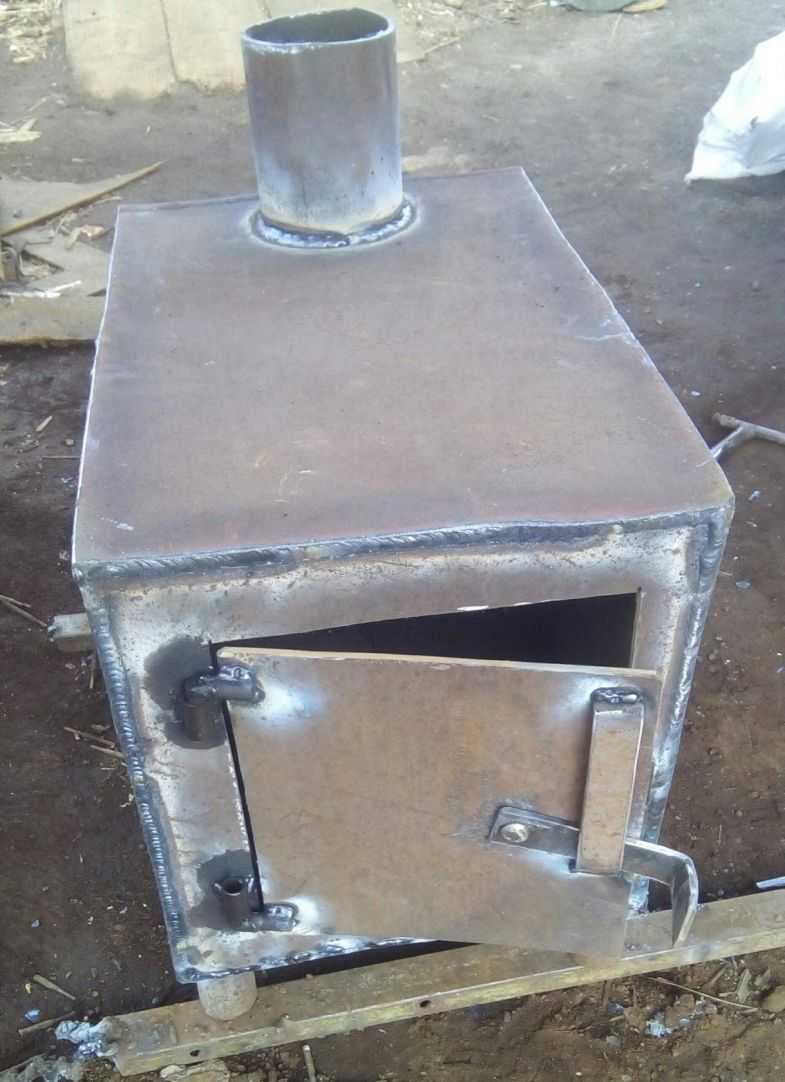

Изготовить печь — камин из металла своими руками несложно. С этой задачей способен справиться даже начинающий умелец при условии наличия грамотно составленных чертежей и соблюдения технологии проведения работ.

Монтаж выполняют поэтапно:

1. Поскольку камин из стали или другого металла нагревается довольно сильно, перед его установкой сначала подготавливают напольную поверхность. Когда пол деревянный, тогда специалисты рекомендуют проложить теплоизоляционный слой базальтовой ваты между ним и перекрытием.
2. Затем следует подготовить постамент. Для его изготовления можно использовать несколько листов ДСП, соединив их между собой. Поверх укладывают огнеупорное покрытие из фиброцементной плиты или керамической плитки.
3. В случае, когда стены были оклеены обоями или имели отделку из других материалов, которые подвержены горению, зону установки металлического камина своими руками желательно защитить кирпичной кладкой, керамической плиткой или искусственным камнем.
4. Когда завершена подготовка помещения, приступают к сборке отопительной конструкции. Устройство камина не сложное. В первую очередь соединяют боковые стенки камина при помощи сварки. К ним приваривают заднюю стенку и переднюю, в которой предварительно посередине вырезают отверстие, предназначенное для загрузки дров, и внизу в зольном ящике – для очистки от золы.
5. Используя сварку, к боковым стенкам присоединяют толстый лист железа в качестве дна агрегата. Перед этим к нему прикрепляют ножки, максимальная высота которых 10 – 12 сантиметров, а ширина не меньше 5 – 7 сантиметров. Поскольку самодельному камину из металла требуется устойчивость, размеры опорных элементов зависят от веса конструкции. После монтажа ножек сборка корпуса завершена.
6. Далее устанавливают перегородки для камеры сгорания и зольника. Топку лучше сделать двухслойной. Для этого ее обустраивают отдельной камерой внутри агрегата, в результате чего она получается обособленной от печных стенок.
7. Между зольником и топливником монтируют колосниковую решетку, которую можно приобрести или изготовить самостоятельно из арматурных прутьев.
8. К печи приваривают петли для установки дверцы. Ниже отверстия топки примерно на 10 сантиметров при помощи сварки крепят уголки, которые будут основой для колосника.
9. Сверху камин из металла своими руками закрывают стенкой-крышкой. Когда в ней отсутствует отверстие для дымохода, то его вырезают перед установкой верха.
10. В самом конце приступают к монтажу дымохода.

В процессе сборки камина после завершения очередного этапа необходимо строительным уровнем проверять правильность конструкции. Наличие щелей в ней свидетельствует о том, элементы были соединены неровно и печь нужно делать заново.

Как выбрать домашнюю металлическую печь?

Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

• регион проживания;
• площадь дома, количество отапливаемых комнат;
• периодичность использования печки;
• дизайн интерьера и предпочтения хозяина дома.

В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного горения с хорошей теплоотдачей. Для маленьких домов, где есть лишь кухня и пара комнат, достаточно агрегата средней мощности. Если хозяева появляются в жилище лишь время от времени, можно установить небольшую печку, быстро отдающую тепло.

На выбор устройства влияют и вкусы хозяев дома. В продаже есть железные печи, оформленные в стилях хай-тек, барокко, прованс.

Фото 1. Очень необычная металлическая печь, оформленная в виде ковша от трактора «Cat».

Подготовка основания под камин

Вес топки и корпуса камина очень большой, поэтому основание под него должно быть максимально прочным и надежным

Особенно важно, чтобы это основание не имело перепадов по высоте, иначе конструкция неравномерно осядет, появятся трещины. Кроме того, прилегающие к топке стены следует выложить из негорючих материалов или обшить огнеупорным утеплителем и листами оцинковки. Чугунная каминная топка

Чугунная каминная топка

На подготовительном этапе потребуется:

• цементно-песчаный раствор;
• кирпич;
• металлическая сетка для армирования;
• строительный уровень;
• кельма;
• утеплитель;
• гидроизоляционный материал;
• рулетка.

Шаг 1. Разметка под камин

Участок, где будет монтироваться камин, должен быть свободным и чистым. Рулеткой отмеряют ширину и длину камина, мелом на полу рисуют разметку. Если несущая стена из дерева, рекомендуется либо вырезать ее участок и заменить кирпичной кладкой, либо выложить впритык дополнительную кирпичную перегородку.

Разметка под камин

Если выбран второй вариант, перегородку следует устанавливать на одном фундаменте с топкой. Это нужно учесть при разметке основания в полу и добавить по периметру толщину кладки. На стене также прочерчивают линии, обозначающие ширину камина.

Шаг 2. Заливка фундамента

Площадь фундамента должна быть больше площади камина, поэтому с каждой стороны прибавляют по 30-40 см. Глубина фундамента составляет примерно 50 см, более тонкое основание не выдержит нагрузки. Если пол в доме из досок, по разметке вырезают фрагмент покрытия вместе с лагами. Замешивают цементный раствор, затем небольшое количество выливают на подготовленный участок. Разравнивают, сверху укладывают армирующую сетку и снова заливают раствором.

Фундамент для камина

Можно сделать кирпичный фундамент: красный кирпич выкладывают несколькими рядами с обязательной перевязкой, пока основание не поднимется на уровень чистового пола. Поверхность фундамента проверяют уровнем, при необходимости выравнивая раствором. Когда раствор хорошо высохнет, основание покрывают гидроизоляционным материалом.

Заливка фундамента под камин

Шаг 3. Возведение перегородки

Кладку выполняют из кирпича, газобетона или пазогребневых плит – огнеупорных материалов. Между кладкой и топкой обязательно должно оставаться свободное пространство для выхода теплого воздуха. Нельзя укладывать кирпич или блоки вплотную к постаменту и стенкам топки. Для связки огнеупорной кладки с несущей стеной используют металлические пруты, которые прокладывают между кирпичами и вбивают в стену.

Готовую кирпичную кладку штукатурят цементным раствором или прокладывают минеральной ватой, а сверху закрывают фольгированным материалом фольгой наружу. Можно обить кладку листами оцинковки. Если камин монтируют в углу, шов между стенами уплотняют специальным герметиком.

Шаг 3. Изготовление постамента под топку

На полу из красного кирпича выкладывают П-образный постамент. Он состоит из 3-4 рядов, в зависимости от желаемой высоты камина. В качестве связующего раствора берут смесь глины и песка. Чтобы уменьшить нагрузку на перекрытия, вместо кирпича можно взять газобетонные блоки, а затем оштукатурить их раствором цемента. Каждый ряд необходимо проверять уровнем, подправляют кирпичи с помощью резинового молотка. Излишки раствора сразу же удаляют кельмой.

Изготовление постамента под топку

Изготовление постамента под топку

На кирпичи четвертого ряда укладывают стальные уголки так, чтобы они соединяли противоположные стенки. Уголки располагают на расстоянии 15-15 см выступом вверх. Кирпичи ставят на ребро и пропиливают пазы, затем укладывают их так, чтобы выступы уголков плотно вошли в пропилы. Кирпичами закладывают только 2/3 верха постамента, оставляя пространство у стены свободным. Укрепляют все это раствором и выравнивают. Поверхность должна быть идеально горизонтальной.

Перекрытие

Перекрытие
