Выясняем, какой нужен вентилятор для мангала

Зонт из металла

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Тематический материал:

• Вытяжка для мангала своими руками
• Как самостоятельно изготовить мангал из металла

Установка зонта над мангалом осуществляется разными способами:

В землю на стойках. Это стационарный вариант вытяжной конструкции. Металлические уголки или трубы приваривают по краям дымника, вкапывают в землю и бетонируют

При изготовлении зонта важно учитывать, что площадь самой широкой части дымосборника должна быть больше мангала.
На стойках непосредственно к жаровне. Данный метод чаще всего используется для переносных уличных вариантов.
На тросах или цепях к крыше беседки.

Комбинирование

Наиболее сложный и редкий способ заключается в объединении мангала и зонта в одну конструкцию. Элементом крепления служат уже не стойки, а полноценные металлические стенки.

Условия работы вытяжных вентиляторов

По нормам пожарной безопасности в дымоходе всегда должен быть искрогаситель.

Выбор искрогасителей небольшой:

Почему мы заговорили об искрогасителе? — Выбор типа этого элемента меняет условия работы вытяжного вентилятора.

• Со временем забивается жиром.
• Не снижает температуру газов (могут достигать 600-800 о С).

Гидрофильтр или мокрый искрогаситель.

• Очищает газы от жира и гасит искры.
• Снижает температуру дыма до 70 о С (иногда до 55-60 о С).

• Дорог.
• Габаритный прибор (сопоставим с размерами мангала).

Существует несколько уловок как снизить температуру дыма в каналах вытяжки, например:

• Охлаждаемый водой вытяжной зонт (водяная рубашка с циркулирующей водой).
• Увеличить существенно длину канала перед вентилятором (это даст дыму остыть).

Эти способы сложно применимы на даче.

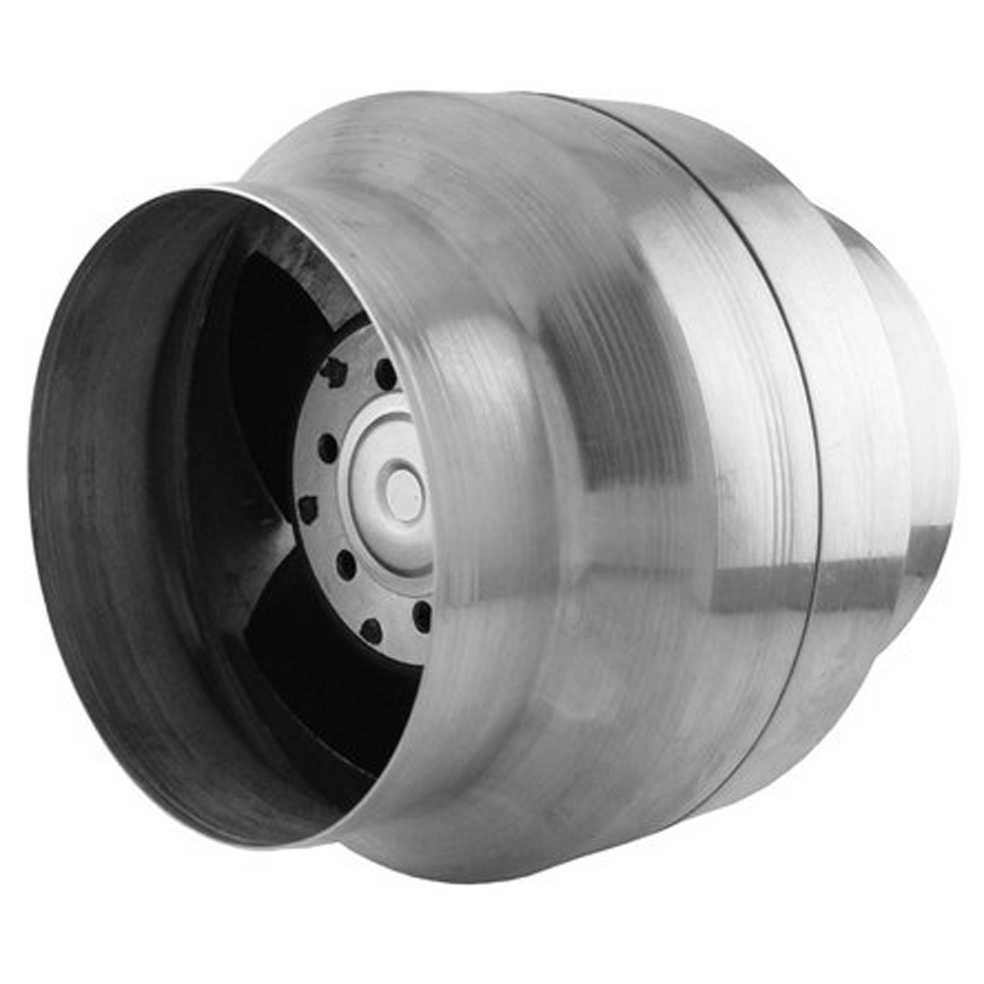

Вариант жаростойкого канального вентилятора с двигателем вне канала

Вентилятор вытяжки над мангалом работает в среде горячего (до 100 или до 600 о С), влажного газа, загрязнённого жирной взвесью и мелкодисперсными частицами (последнее, если применяется сухой искрогаситель).

Это даёт требования к вентилятору (используется мокрый искрогаситель):

• Двигатель с уровнем защиты IP44;
• Крыльчатка из металла или термостойкого пластика;
• Корпус и детали вентилятора должны выдерживать температуру до +100 о С;

При этом крайне желательно:

• Работоспособность при отрицательной температуре (-25 -30 о С);
• Низкий уровень шума.

Если используется искрогаситель-сетка, потребуется жаростойкий вентилятор с вынесенным из канала мотором и рассчитанный на температуру 600-800 о С. Такие вентиляторы существуют, но дороги и редки в продаже.

Показания к применению устройства

Хорошая тяга обеспечивается при наличии следующих условий:

• достаточной высоты дымоход – разница температур и перепад высоты служат основой для образования естественной тяги;
• значительные параметры проходного сечения канала, притом диаметр трубы однозначно должен быть больше, чем в случае с установкой вытяжки и вентилятора;
• сведение к минимуму загибов дымоотвода, в идеале их не должно быть вовсе.

Архитектура и эстетика беседки в большинстве случаев не позволяет внедрить в конструкцию высокую и толстую трубу, поэтому лишь установка вытяжного вентилятора поможет использовать мангал в комфортных условиях – под крышей, в окружении стен.

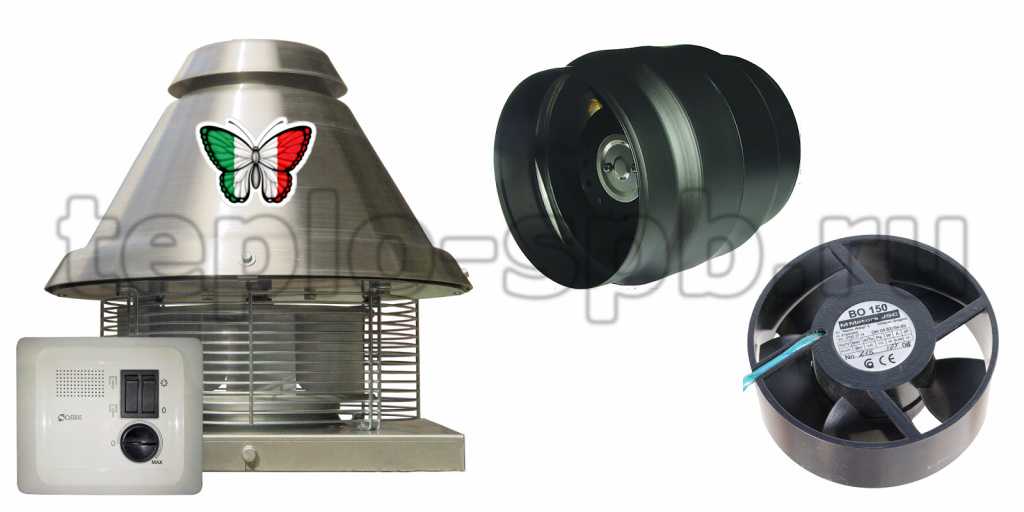

Выбираем канальный вентилятор

Осевой

Крыльчатка толкает воздух вдоль оси вращения.

• Очень компактны, при монтаже в канале получаются не сильно толще самого канала.
• Производительность меньше, чем у центробежных.
• Но уровень шума ниже.

Центробежный

Здесь газы под действием центробежных сил расходятся от центра, потом собираются улиткой в одну сторону или так и уходят в окружающую среду, если вентилятор на конце воздуховода.

• Можно получить высокую производительность.
• Уровень шума выше, чем у осевых вентиляторов.
• Потребуют существенно больше места для установки.

Крышный

Крышными называют вентиляторы, устанавливаемые на конце вентиляционного канала, на крыше.

• Позволяет вынести источник шума как можно дальше на крышу.
• В некоторых случаях, расположение на крыши — лучшая доступность вентилятора (обслуживание, ремонт).
• Меньше тепловая нагрузка на вентилятор.

Как изготовить самостоятельно?

Вытяжка из металла имеет следующие преимущества:

• небольшой вес;
• есть возможность установить дополнительные опции;
• невысокая цена;
• простота конструкции;
• легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен. Материалы, необходимые для создания металлической вытяжки, просты:

Материалы, необходимые для создания металлической вытяжки, просты:

• листы железа 1–3 мм;
• уголки сечением 30 х 30 х 30 мм;
• болты;
• термо-праймер.

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя

Это может привести к деформации и растрескиванию материала.

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

При работе следует обязательно использовать защитные очки и перчатки.

Преимущества и недостатки вытяжных устройств

Стоит также помнить и то, что каждая вытяжная конструкция обладает своими сильными и слабыми сторонами. В частности, с металлическими вытяжными системами проще работать – их запросто можно купить в уже готовом виде, их легко устанавливать и просто чистить.

Однако у них есть очень значительный недостаток: каким бы металлом ни была покрыта конструкция – она всегда поддается коррозии. Поэтому металлическая вытяжка нуждается в регулярном уходе, ведь в случае ржавения, она может служить источником попадания разнообразных частиц и микроорганизмов в приготавливаемую на гриле пищу.

К вытяжке из кирпича, наоборот, нет никаких претензий в плане того, что она может служить источником загрязнения. Хотя, конечно же, ее тоже следует регулярно чистить. Кирпичные конструкции – это фактически обыкновенные дымоходы, а потому они достаточно долго могут эксплуатироваться без каких-либо проблем.

Недостаток кирпичных дымоходов при мангале состоит в необходимости сравнительно большой площади для их установки, а также в потребности помощи специалистов. Ведь кирпичная кладка – это не так и просто: даже если прочитать множество инструкций, в процессе работы можно не учесть отдельные тонкости.

Металлический вариант своими руками

Конструкция из металла представляет собой вытяжной зонт, принцип действия которого крайне прост. Он собирает продукты горения и выводит их через трубу из помещения. Такой зонт должен быть очень гладким, поскольку любые шероховатости уменьшают его эффективность. Если вы предпочитаете металлический зонт, необходимо также снабдить его широким отверстием.

Для его изготовления понадобятся лист стали, уголки (из металла), заклепочник, заклепки, шурупы, аппарат для сварки, болгарка и дрель.

Теперь что касается того, как его сделать:

1. Первым делом необходимо создать чертеж и нанести на него все размеры, по которым будет конструироваться вытяжка.
2. Теперь изготавливаем каркас. Сначала из металлических уголков нарезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а потом соединяем их в одну конструкцию.
3. Из уголков собирается каркас самой вытяжной трубы.
4. Обработайте швы, оставшиеся после сварки. Их шлифуют при помощи диска, а сверху покрывают специальным лаком против коррозии металла.
5. Приступим к обшивке готового каркаса. Раскраиваем металлические листы и делаем сгибы, предварительно уложив листы на верстак.
6. Используем дрель и проделываем монтажные отверстия, чтобы надежно закрепить обшивку.
7. Наконец, заклепочник поможет обшить каркас листами металла.
8. Последний штрих – нанесение антикоррозийного покрытия, увеличивающего срок эксплуатации вашей конструкции.

Многих интересует, как крепится такая вытяжка. Это можно сделать либо при помощи стоек, либо воспользоваться подвесами. Первые изготавливают из кирпича или из железа. Также можно добавить интересный железный элемент – массивные цепи, на которых будет крепиться вытяжка.

Почему не работает вытяжка?

Это происходит из-за низкой первоначальной плотности и температуры дыма, как только пламя разгорится, дым будет выходить в вытяжку. При условии, что вся конструкция сделана правильно.

Дым рассеивается в стороны при разгоревшемся огне, не уходит в вытяжку.

Скорее всего, недостаток самой системы вывода дыма. Необходимо проверить несколько условий нормального функционирования вытяжки.

1. Достаточен ли объем вытяжного купола;
2. Высота дымохода должна быть не менее 3 метров от земли;
3. Начальный диаметр дымохода не должен быть менее 150 мм;
4. Не заужен ли дымоход из-за загрязнений, проверьте жироулавливающий фильтр.

Если дело в конструкции вытяжки, то, без слома и переделок, может помочь только установка принудительной вытяжки.

Вытяжка – важная составляющая любого мангала. Правильно построенная, она поможет испытать удовольствие от хорошо проведенного времени и вкусного обеда. А изготовленная с художественным замыслом, придаст пикантность вашей зоне отдыха.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Нюансы эксплуатации

Отдельное внимание хотелось бы уделить дровам, которые рекомендуют применять в процессе приготовления различных продуктов. Итак:

• морепродукты и птица — дуб, виноградная лоза;
• баранина, свинина, говядина — яблоня;
• индейка либо семга — ольха;
• свинина, птица, морепродукты — клен;
• курица, говядина — береза;
• баранина, птица — вишня.

Видео: советы как правильно складывать дрова в мангале

Каждый вид дерева придаст готовящемуся блюду особый вкус и неповторимый аромат. Специалисты хвойные породы применять для растопки не рекомендуют, поскольку при горении могут выделяться смолы. Если нет возможности самостоятельно заготовить дрова, то можно практически в любом супермаркете купить брикеты с готовым углем, которые, к тому же, превосходно держат жар, необходимый для приготовления шашлыка.

Беседка на металлическом каркасе

Возведение такой беседки потребует наличия сварочного аппарата.

Для обвязки потребуется металлопрофиль сечением 100 на 100 мм. Его можно закрепить анкерами или приварить к открытым концам арматуры. К ним привариваем стойки-опоры. Укрепляем их по основаниям вверху и внизу конструкции металлическими уголками. Так же, как и в деревянной конструкции, ставим дополнительную связку и основание кровли.

После проведения сварочных работ всю конструкцию необходимо обработать грунтовкой и покрасить – это предотвратит появление ржавчины на металле.

Для получения закрытой зимней беседки каркас обшиваем изнутри фанерой или деревянным брусом, вагонкой, а снаружи крепим сайдинг-панели или поликарбонат. В качестве утеплителя можно уложить дополнительно прокладку из минеральной ваты. Все горючие материалы лучше располагать вдали от мангала и обязательно обрабатывать антипожарными пропитками. Пол в такой беседке, возведенной на бетонной плите, украсит плитка.

Создание кирпичной версии

Для выполнения этой работы нужны определённые навыки и знания. Кирпичные вытяжки обычно создают для стационарных мангалов или барбекю, которые также выполнены из кирпича.

Как сделать правильно? Начнем с камня. Подходящий вид кирпича – шамотный, стойкий к огню. Рабочий состав образуют глина и песок. Глина замачивается на двое суток. Максимальная доза песка в составе – 30%.

Материалы и инструменты

• для проверки ровности кладки: верёвка, отвес, уровень,
• для нанесения состава: мастерок,
• ёмкость, в которой будет замешиваться состав.

Для основы кирпичной версии обязательно применяется рама. На неё и последует выстраивание кладки. Она обрабатывается огнестойкой краской. Она приваривается к арматуре мангала.

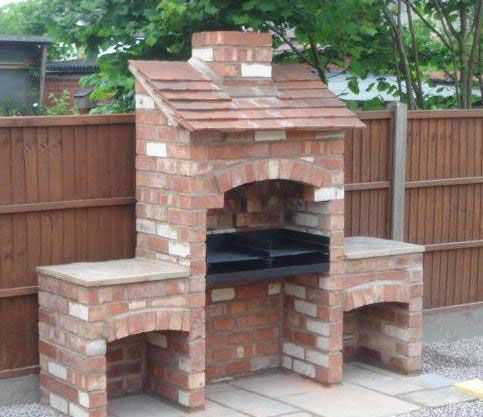

Пример кирпичного мангала и вытяжки

Кладка

1. Начальная линия выкладывается толчками, то есть самыми короткими сторонами кирпича. Прочие линии кладутся длинными боковинами.
2. Если создаётся стандартная вытяжка, то хватит и 10 линий. И сама кладка осуществляется с сужением. По фронтальной стороне ряд можно смещать на 1,7 см один уровень, по торцевой стороне – на 3,5 см.
3. Затем следует выкладка трубы квадратной формы: необходимо 5 линий из длинных боковин. Верхняя сторона должна достичь сечения 26 х 26 см. При таких параметрах усиливается эффективность вытяжки.
4. Также обязательно устраивается задвижка. Наверх ставится козырёк, чтобы защитить конструкцию от осадков.
5. После кладочных работ вся кладка должна основательно высохнуть. Это минимум 24 часа.
6. Затем вся кладка покрывается огнестойким лаком минимум в 2 слоя. Лучше в три слоя. Это серьёзно увеличит эксплуатационный срок оборудования.

Сферический барбекю Forester

Плюсы кирпичной вытяжки:

• Крепкая конструкция.
• Долгий срок службы.

Минусы:

• Проблемы с тягой.
• Сложность изготовления.

Такая кладка – оптимальный вариант для уличного мангала, так как не подразумевается ограниченное пространство, и имеются дилеммы с тягой.

Как сделать вытяжной зонт из металлических листов

Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

1. Железо. Толщина листа 3 мм.
2. Несколько металлических уголков.
3. Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
4. Дрель, оборудованная насадками для смешивания бетона.
5. Шурупы.
6. Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
7. Термостойкая краска.

Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

1. Труба для отвода дыма.
2. Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
3. Основание. Оно монтируется на мангал.

Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы

Например, хорошим вариантом станет оцинкованная крыша.

Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

1. Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
2. Опираясь на чертежи, осуществить разметку материала.
3. Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
4. Выполнить сборку всех элементов и сварить части конструкции.

Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.

Вариации печи для внутреннего оснащения

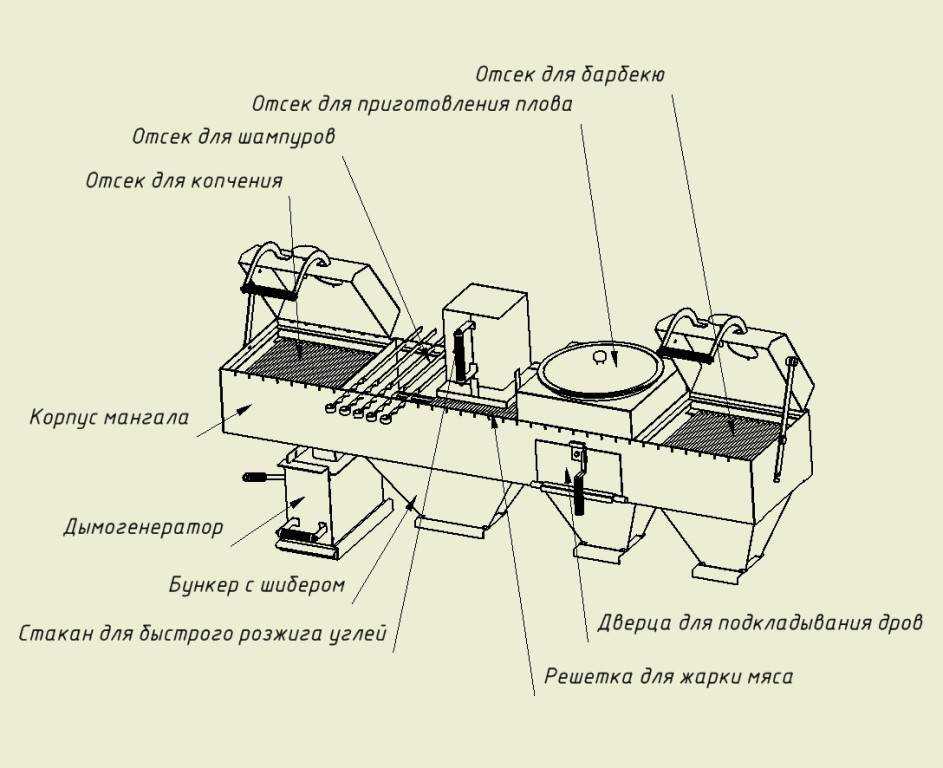

В беседке можно установить немало интересных конструкций для приготовления пищи. И вовсе необязательно, чтобы это был только мангал. Многие выбирают для беседок многофункциональные устройства наподобие барбекю-комплексов с коптильней, приспособлений для плова и других блюд. Так вы точно будете уверены, что каждый из ваших гостей сможет насытиться блюдом, которое ему по душе.

Самый распространенный вариант – отдельный мангал или мангал, встроенный в беседку. Он предназначен для приготовления шашлыков, а также блюд из овощей и рыбных продуктов на шампурах.

При желании вы можете выполнить кирпичную отделку мангала, чтобы им было удобнее пользоваться.

При оформлении классической русской беседки многие предпочитают сооружать габаритную печь, свойственную для прошлых времен. Но вы можете ограничиться и мини-печью в русском стиле. Также можно выбрать многофункциональную печь мангал с дымоходом для беседки.

Если вы предпочитаете мясо, приготовленное на решетке вместо шампуров, выбирайте беседки с мангалом барбекю. Довольно часто барбекю монтируется в стену, но вы можете разместить его и отдельно.

Еще одна тенденция, связанная с барбекю – монтаж такого устройства в центре беседки. Такая планировка позволяет каждому из ваших гостей беспрепятственно подойти к зоне готовки и поучаствовать в создании кулинарных шедевров. Будет лучше, если вы разместите вытяжку прямо над барбекю в центральной части крыши.

Следующий популярной вариант – это гриль. В отличие от выше описанных устройств, гриль предполагает приготовление пищи с одновременным поступлением тепла на продукт и сверху, и снизу. Поэтому гриль имеет специальную крышку. Зачастую он мобилен и легко перемещается в другие зоны беседки для освобождения места. Благодаря разнообразию его форм вы сможете продумать внутренний дизайн такой беседки до мелочей.

А любители плова могут порадовать себя печью с мангалом и казаном для беседки. Казан имеет отверстие круглой формы и специальную секцию для топлива и дров. Такая печь очень удобна в холодные сезоны

Беседка с тандыром и мангалом: фото, цены, строительство

Беседка давно перестала быть обычным местом для отдыха и посиделок. Теперь интересно готовить пищу практически рядом с застольем. Осуществить это можно с помощью тандыра и мангального комплекса, в состав которого он может входить.

Тандыр — устройство кувшинообразного вида для приготовления пищи. Относится к азиатской культуре, хотя распространен в данное время по всему миру. С его помощью можно жарить мясо, выпекать хлеб и готовить другие блюда.

Ниже мы покажем наиболее удачные примеры беседок с тандыром, который может стоять как отдельно, так и в составе большого печного комплекса. Рассмотрим полноценное строительство с учётом требования пожаробезопасности, а также прикинем средние цены на готовый вариант.

Кирпичные зонты

Кирпичные зонты строят над статичными мангалами, поскольку они гораздо более долговечны, чем металлические. Кроме того, они имеют привлекательный внешний вид, который будет смотреться на любом ландшафтном дизайне.

Схема кирпичного зонта.

Для постройки такого зонта можно использовать либо печной кирпич, либо шамотный. Причем участок, который выкладывается строго над жаровней, делается только из огнеупорного (шамотного) кирпича, а сам дымоход можно выполнить печным. Швы следует заделывать раствором из глины. Для этого желательно использовать чистую глину, разведенную водой до консистенции сметаны. Реже в раствор добавляют песок, однако он не должен превышать 50% от массы глины. Перед началом работ кирпич необходимо замочить в воде так, чтобы вода полностью его покрывала. После заливки кирпичей их оставляют «мокнуть» в течении 2-3 часов. Это делается для того, чтобы кирпичи не впитывали воду из раствора, иначе конструкция через некоторое время разрушится.

Перед началом работ следует собрать раму, которая будет основанием для купола. Ее сваривают из широкого стального уголка, который после сварки необходимо грунтовать и красить.

После сварки необходимо затереть наждачкой или напильником сварные швы для того, чтобы не подрезать кирпич в будущем. Сваренную раму устанавливают над жаровней на опорные стенки (их должно быть минимум 2, максимум 3). Для ее установки следует предусмотреть закладки арматуры – для обеспечения прочности конструкции к ним приваривают раму. Укладку кирпичей начинают делать по периметру рамы. При этом такая вытяжка не должна иметь большую площадь – рама может не выдержать. Чаще всего вытяжку делают ступенчатой формы, при этом выходящая вытяжная труба может быть металлической. Иногда после укладки вытяжки края скругляют для улучшения внешнего вида.

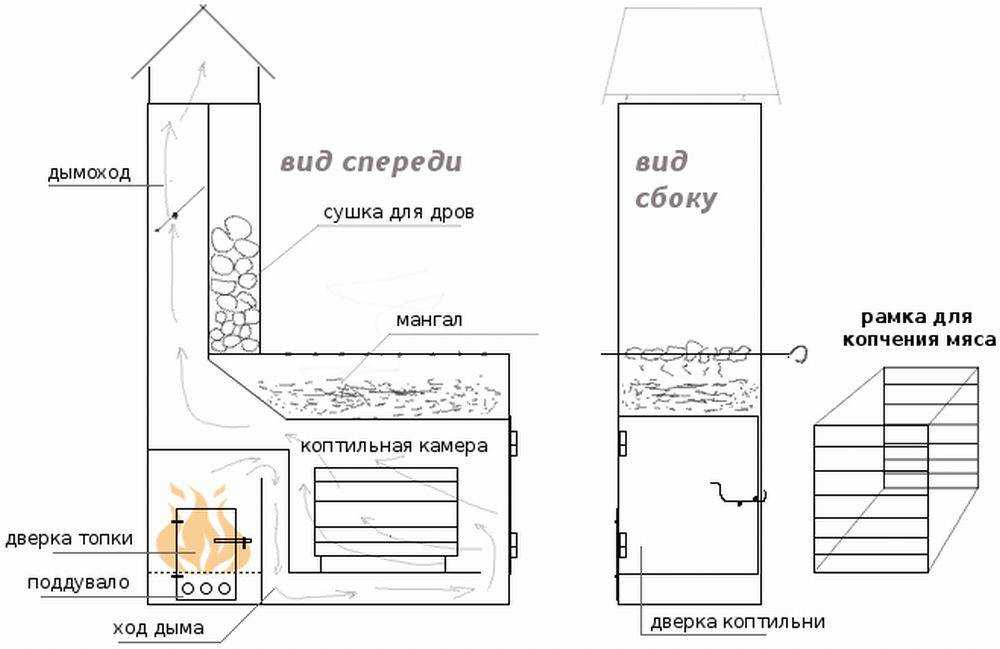

Схема устройства мангала.

После того, как вытяжка сложена, ей дают несколько недель для высыхания, в противном случае невысохший раствор будет разрушаться и разрушать конструкцию. По истечению 2 недель конструкцию осматривают и проверяют швы на влажность (один из вариантов проверки – приложить папиросную бумагу ко шву и оставить на некоторое время). После того, как раствор высох, осуществляют пробный пуск (недлительный).

Кирпичная вытяжка обеспечивает комфортное нахождения человека у гриля при готовке барбекю. Такие зонты имеют следующие преимущества:

1. Хорошая тяга, результатом чего является отсутствие дыма у жаровни.
2. Более прочная конструкция (по сравнению с металлическими зонтами).
3. Больший срок эксплуатации.
4. Ремонтопригодность.

К недостаткам следует отнести:

1. Большой вес конструкции, что требует создание полноценного фундамента под мангалом.
2. Сложность строительства такого купола.
3. Гораздо более высокая стоимость работ и материалов по сравнению с металлическими зонтами.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

• Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
• Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Металлические дымоходы

Сбор и вывод продуктов сгорания из помещения является основной функцией дымохода. Для наибольшей эффективности выполнения этой задачи вытяжка должна быть установлена непосредственно над очагом и иметь гладкую поверхность, так как любые неровности ухудшают тягу. Следует использовать листовую сталь для изготовления дымосборника. Из этого материала выполняют вытяжные зонты.

Конструкция зонта чем-то может напоминать некую воронку. Площадь основания необходимо делать в два раза больше, чем у мангала. Чтобы увеличить скорость забора дыма, в конструкцию добавляют вентиляторы и фильтры (они могут быть механическими или электрическими). Во время монтажа следует применять изолирующие плёнки, а также различные составы.

Условия работы вытяжных вентиляторов

По нормам пожарной безопасности в дымоходе всегда должен быть искрогаситель.

Выбор искрогасителей небольшой:

• Сухой — сетка;
• Мокрый — гидрофильтр.

Почему мы заговорили об искрогасителе? — Выбор типа этого элемента меняет условия работы вытяжного вентилятора.

Искрогаситель-сетка.

• Гасит искры.
• Дёшев.

Но:

• Со временем забивается жиром.
• Не снижает температуру газов (могут достигать 600-800 оС).

Гидрофильтр или мокрый искрогаситель.

• Очищает газы от жира и гасит искры.
• Снижает температуру дыма до 70 оС (иногда до 55-60 оС).

Но:

• Дорог.
• Габаритный прибор (сопоставим с размерами мангала).

Существует несколько уловок как снизить температуру дыма в каналах вытяжки, например:

• Охлаждаемый водой вытяжной зонт (водяная рубашка с циркулирующей водой).
• Увеличить существенно длину канала перед вентилятором (это даст дыму остыть).

Эти способы сложно применимы на даче.

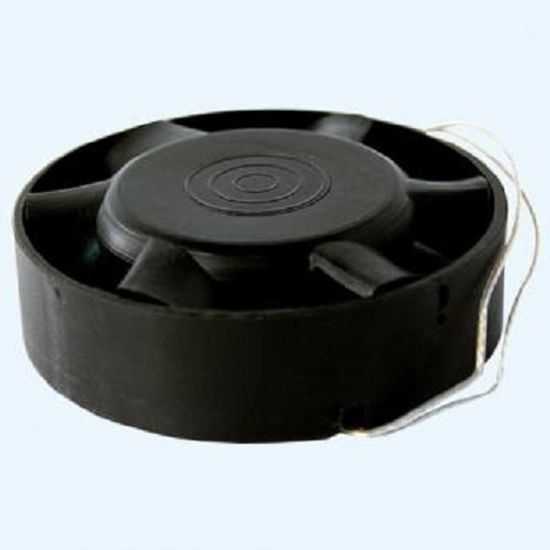

Вариант жаростойкого канального вентилятора с двигателем вне канала

Подытожим:

Вентилятор вытяжки над мангалом работает в среде горячего (до 100 или до 600 оС), влажного газа, загрязнённого жирной взвесью и мелкодисперсными частицами (последнее, если применяется сухой искрогаситель).

Это даёт требования к вентилятору (используется мокрый искрогаситель):

• Двигатель с уровнем защиты IP44;
• Крыльчатка из металла или термостойкого пластика;
• Корпус и детали вентилятора должны выдерживать температуру до +100 оС;

При этом крайне желательно:

• Работоспособность при отрицательной температуре (-25 -30 оС);
• Низкий уровень шума.

Если используется искрогаситель-сетка, потребуется жаростойкий вентилятор с вынесенным из канала мотором и рассчитанный на температуру 600-800 оС. Такие вентиляторы существуют, но дороги и редки в продаже.

Особенности и преимущества

Многие не просто устанавливают мангал, а оборудуют под него летнюю беседку, где можно приготовить шашлыки или барбекю, и посидеть с друзьями. Именно для такой конструкции требуется вытяжка. Страшно представить, сколько гари и дыма появляется в закрытом помещении в результате приготовления мяса на мангале. Без вытяжки все это осядет на потолке беседки. Уже после первого приготовления потолок придется тщательно отмывать, а в дальнейшем ситуация только усугубится. Наличие дымохода или вытяжки позволит быстро убрать весь дым и вывести его из помещения.

У вытяжки есть масса плюсов

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

1. Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
2. Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

1. Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.
2. Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

Советы по эксплуатации

В некоторых случаях даже после установки вытяжки дым может оставаться в беседке. Обычно это не свидетельствует в пользу неправильной вытяжки или ее неверной установке. В некоторых случаях недостаток тяги в вытяжке вызван низкой температурой дыма. Обычно это происходит в начале процесса готовки. Ситуация решается прогревом воздуха и вытяжки по мере разгорания огня. Если после того как температура достигла хорошего уровня, продукты горения все равно остаются в беседке, необходимо проанализировать, правильно ли подобрана высота труб вытяжки.

Крайняя точка труб вытяжки должна быть выше конька кровли. Рядом также не должно быть высоких предметов, которые могли бы уменьшить тягу в трубе вытяжки. Обычно для трубы вытяжки хватает высоты в три метра от уровня земли. Не всегда проблема кроется в высоте трубы для вытяжки. Она может быть в сечении. Именно поэтому при проектировании сборке необходимо учитывать, что оптимальным размером стороны для квадратной вытяжки является 26 см. Круглая труба, которая уходит за пределы кровли от вытяжки должна быть диаметром не меньше 15 см
