Паровые и водогрейные блочно-модульные котельные на дровах

Разновидности модулей

Блок можно классифицировать по нескольким признакам. В первую очередь это количество модулей — от 1 до 4. Увеличение числа рабочих отсеков может быть обусловлено потребностью в высокой производительности или же в разделенном теплоснабжении с расчетом на несколько обслуживаемых зон.

Еще один признак классификации БМК — тип используемого топлива.

На практике чаще применяются следующие модули:

Твердотопливные.
Предусматривается использование традиционных энергетических ресурсов в виде угля и дров.
Жидкостные.
Преимущественно дизельные модели, отличающиеся практичностью в плане содержания.
Газовые.
Котельные на газе считаются самыми выгодными с точки зрения экономии, а благодаря контролирующей автоматике все реже возникают нарекания относительно их безопасности.
Биотопливные.
Разновидность твердотопливных конструкций, но с экологическими и экономическими преимуществами. Так, пеллетные БМК при небольших затратах дают больше тепловой энергии, хотя в России данный вид топлива пока еще недостаточно распространен в отдельных регионах.

Как заказать БМК

Наша компания предлагает комплексное обслуживание. Мы занимаем лидирующие позиции в Москве, поэтому сможем ответить на вопросы, не только касающиеся стоимости и установки, но и относительно безопасной эксплуатации блочно-модульных котельных. Высококвалифицированные специалисты выполнят необходимые работы (от проекта до монтажа)под ключ. Цены, устанавливаемые компанией, доступны и конкурентны, а высокое качество материалов и скорость сборки мы гарантируем. Индивидуально оговариваются транспортировка блочно-модульных котельных и ее оплата. На сайте можно ознакомиться с примерами готовых объектов.

➥ Где используются блочно-модульные котельные?

Блочно-модульные котельные в основном применяются для отопления габаритных помещений. В целом они характеризуются универсальностью и подходят для обогрева различных объектов: частных домов, социальных и производственных зданий, садовых поселков.

❒ Какие преимущества блочно-модульных котельных?

БМК – универсальные технологические сооружения, которые можно использовать для обогрева разных объектов. Также к плюсам стоит отнести:

скорость и легкость сборки. Для возведения не требуется заливка фундамента, на объект БМК доставляется в разобранном виде, и все элементы собирают непосредственно на площадке;
высокий КПД;
экономичность;
автоматизация, ввиду чего БМК требуют минимум обслуживающего персонала для своей работы;
мобильность. Можно перевозить с места на место, собирать и заново запускать в эксплуатацию;
автономность. БМК не зависят от теплосетей и коммуникаций.

К тому же стоимость установки ниже, чем других котельных. Эта особенность объясняется тем, что при сооружении БМК отсутствуют этапы капитального строительства и заливки фундамента.

Какое оборудование входит в комплектацию блочно-модульных котельных?

твердотопливные установки;
газовые;
жидкотопливные;
комбинированные.

Каждый тип оборудования характеризуется определенными преимуществами. Выбирается подходящее в зависимости от того, какой тип энергоресурса доступен на местном рынке, и от пожеланий клиента.

Особенности монтажа

Монтаж модульных котельных состоит из двух этапов. Сначала сборка оборудования проводится непосредственно в корпусе на заводе. Затем установка и подключение агрегата проходит на территории заказчика. Кроме того, процесс установки на месте эксплуатации также подразделяется на два этапа.

Первым делом проводится подготовка участка, где будет устанавливаться модульный блок. Затем осуществляется непосредственно монтаж контейнера на подготовленную площадку. В зависимости от количества котлов в модуле, рядом монтируются один или несколько дымоходов.

Монтаж данных котлов требует наличие соответствующих знаний

Подключение к системе отопления может проводиться по зависимой или независимой схеме. Эти вопросы решаются еще на стадии заказа модульной котельной, чтобы на заводе было установлено соответствующее оборудование. Параллельно с отоплением осуществляется подключение электрооборудования и элементов водоснабжения.

Очень часто для эксплуатации котельной рядом бурится собственная скважина. При этом производится химический анализ воды и ее соответствующая обработка. Такие действия продлевают срок эксплуатации котлового оборудования.

Производство в деталях. Как устроена газовая котельная:

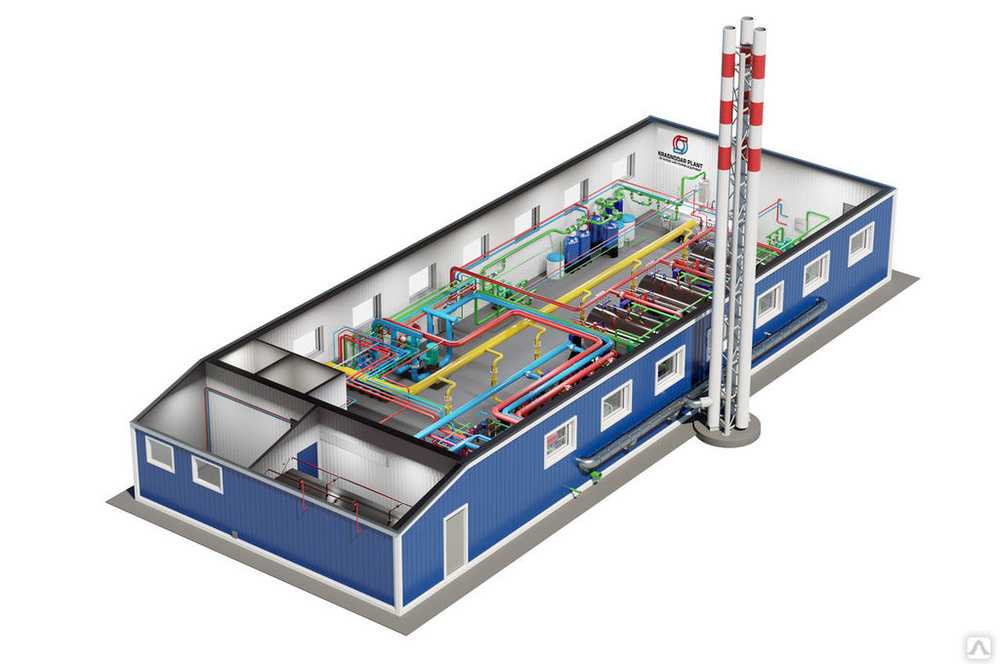

Что это такое?

Сразу стоит сказать, что блочно-модульные котельные и транспортабельные установки – это синонимы. Оба термина подразумевают полную готовность к эксплуатации сразу после доставки на место и простейшего монтажа. Комплексы такого типа могут подавать горячую воду и теплоноситель на самые разные объекты: от жилых домов до больших заводов, от детских садов до портов и ветеринарных клиник. Разработано немало типов готовых котельных, и все нюансы их конфигурации продуманы до мелочей. Вместе с тем критически важен грамотно продуманный проект, точность сборки и аккуратность доставки.

Модульные котельные могут относиться к двум разным категориям. Первый разряд присваивают тем, что оказываются единственным источником теплоносителя либо горячей воды. В этом случае предусматривается не меньше двух котлов, чтобы застраховаться по максимуму от неожиданностей.

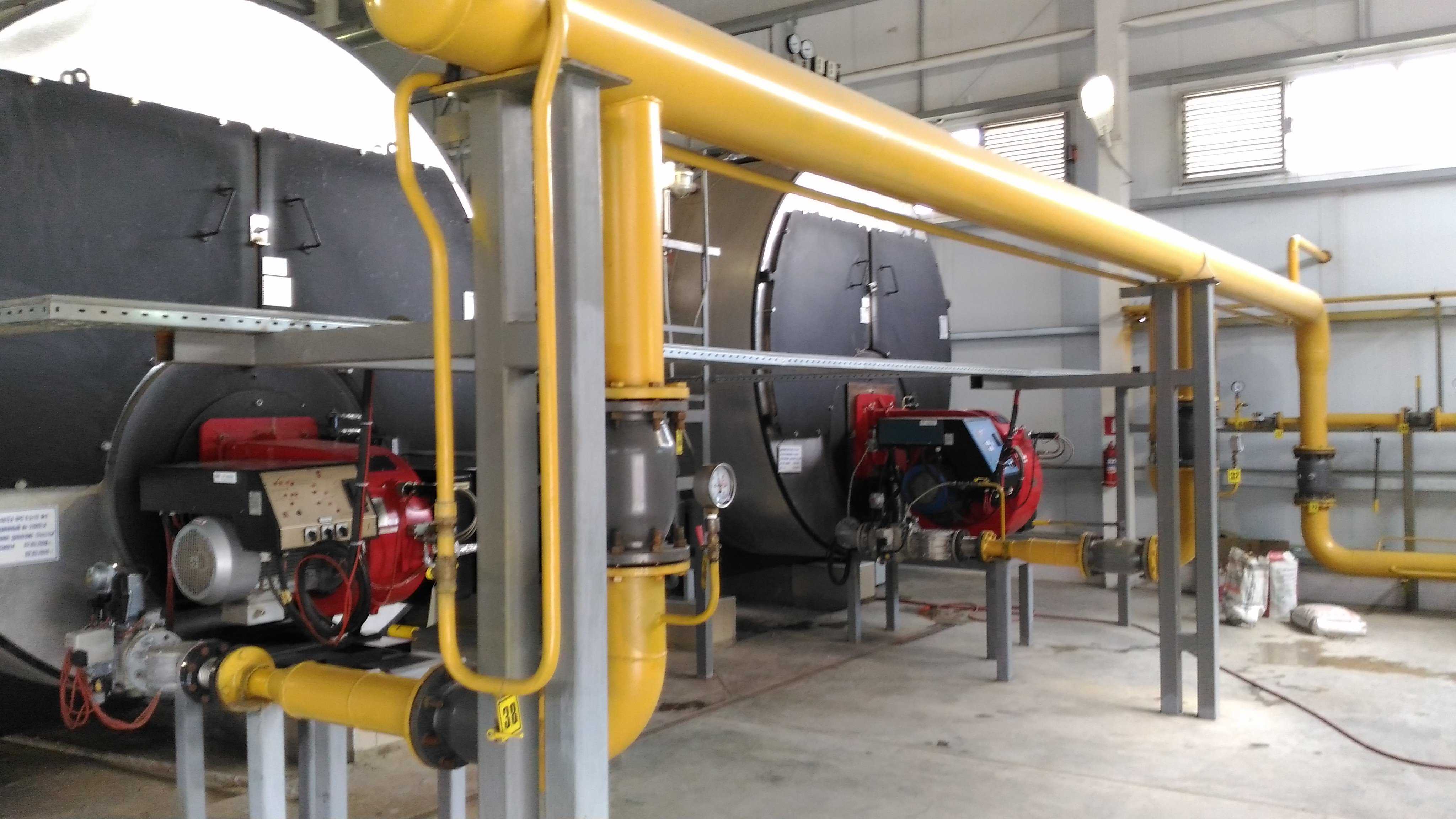

Несмотря на все частные вариации и разнообразие используемых блоков, мобильные котельные состоят из более или менее однородного набора главных частей. В его состав входят:

главное здание (почти всегда это одноэтажная постройка каркасного типа, выполненная из негорючих материалов);
основное оборудование (котлы водогрейной, паровой, смешанной разновидности — их число и характеристики определяются поставленными целями);
газовая техника (регуляторы, фильтры, аппараты управления давлением, газопроводы, запирающие и предохранительные системы, дымоходы);
насосы (обеспечивающие работу сети, подпитку водой, циркуляцию, противодействие конденсации);
теплообменное оборудование;
комплексы подготовки и очистки воды;
баки для расширения (сброса избытка давления);
автоматические и контрольные устройства.

Сверх этого могут ещё потребоваться аккумулирующие водяные баки, бойлеры, деаэраторы и ряд других систем. В любом случае полный спектр используемых систем подбирается всегда строго индивидуально. С практической точки зрения, разницы между стационарными и мобильными котельными идентичной мощности почти нет. С бухгалтерской позиции универсальной амортизационной группы блочно-модульным котельным не присвоено. Обычно из положения выходят, назначая 5 группу (котлы отопительные и всё, что с ними связано); если возникают сложности, необходима консультация в министерстве экономического развития.

Необходимо понимать, что блочно-модульная котельная, за исключением крышных образцов, требует подготовки основания. Поэтому необходимо тщательно рассчитывать величину нагрузки на фундамент. При этом фундамент под дымовую трубу должен обосабливаться от того, что создаётся под основным зданием.

Он назначается сообразно:

виду топлива;
главному признаку опасности;
техническим характеристикам объекта.

Газовые котельные могут потреблять природный или сжиженный газ. Их главный признак опасности — само обращение с опасным веществом. Лишь в незначительной степени на классность угрозы влияет использование оборудования, работающего под давлением свыше 0,07 МПа и при температуре более 115 градусов. Ко второму уровню рисков относят объекты, где природный газ находится под давлением свыше 1,2 МПа (для сжиженного газа критичен уровень 1,6 МПа).

На третьем уровне по рискам находятся объекты, где давление в природном газе занимает коридор до 0,005 до 1,2 МПа ровно. Или, для СУГ — до 1,6 МПа включительно. При этом количество обращающегося источника рисков роли не играет

Что немаловажно, при определении класса опасности не принимают во внимание и величину участка, на котором создаётся то или иное давление. Достаточно даже, чтобы определённый показатель был достигнут или превышен, к примеру, на вводе

Если говорить про котельные других типов, не использующие природный и сжиженный газ, то на них ключевым фактором риска является рабочее давление в инфраструктуре. 3-й класс опасности назначается для объектов, которые отвечают за подачу тепла местным жителям и социально важным объектам. Его же отводят для котельных, в которых оборудование хотя бы частично работает при 1,6 МПа и более либо при температурах от 250 градусов. Во всех остальных ситуациях устанавливается 4-й класс опасности.

Основные типы котельных

В зависимости от конструкции выделяются две разновидности устройств.

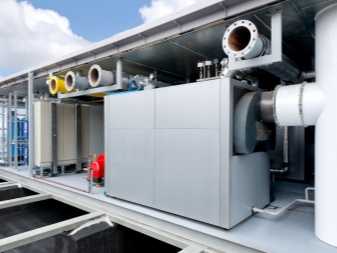

Стационарные БМК

Стационарные БМК обладают хорошей производительностью

Котельная полностью собрана на заводе и предназначается для обеспечения горячего водоснабжения после подогрева носителя. Обладает такими характеристиками:

производительность – к ней подключается теплогенератор с любой мощностью;
допустимость каскадного подсоединения – технология предусматривает объединение нескольких котлов в общую сеть;
универсальность используемого топлива и подключения – совместима с газгольдерами и центральными магистралями;
простота переоборудования под другой вид теплоносителя.

Стационарные устройства доставляются на объект и разгружаются автокраном. Готовая установка с автоматикой, блоком управления, циркуляционным оборудованием, проводкой и системами безопасности монтируется на фундамент.

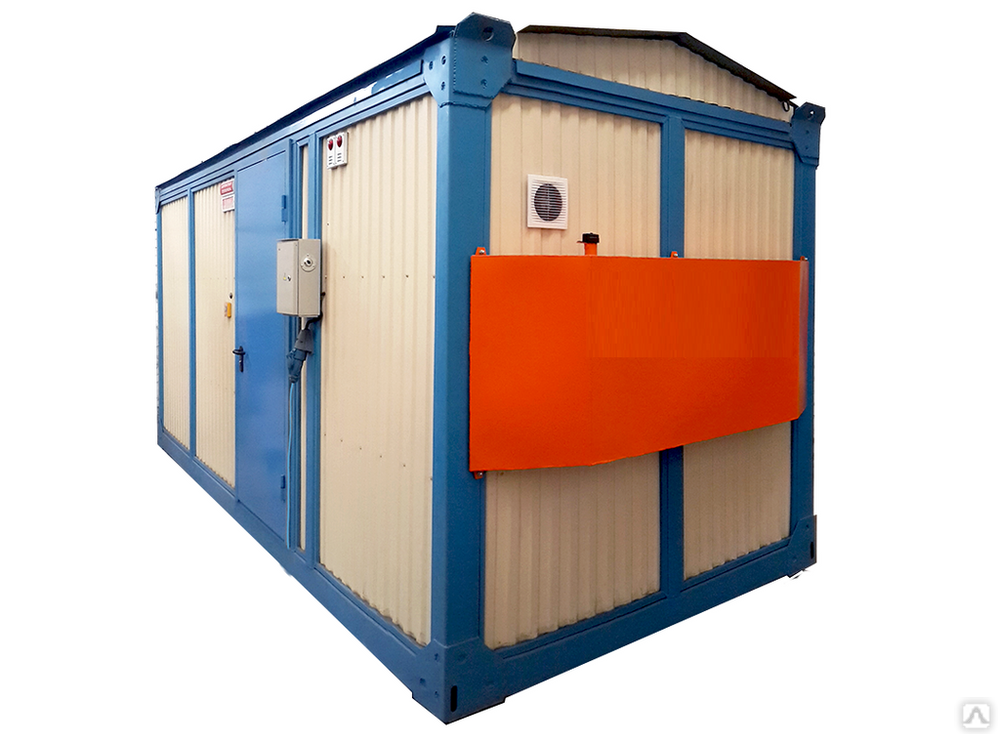

Мобильные системы

Перевозная модульная котельная устанавливается в помещениях с максимальной площадью до 5 тыс. квадратов. Производительность конструкции составляет не более 500 кВт, поэтому ее нельзя доукомплектовывать вспомогательными системами. Маломощные установки отличаются простотой монтажа без подготовительных мероприятий.

Котлы, работающие на твердом топливе и электричестве

В сельской местности, а также поселках, удаленных от магистральных газопроводов, самым верным вариантом являются котлы для отопления на дровах и электричестве. Фактически, это обычный твердотопливный котел. Особенностью его конструкции являются ТЭНы, встроенные в водяную рубашку, и узел автоматики и управления.

Удобство пользования котлом исходит из принципа его работы: в основном агрегат работает, сжигая твердое топливо. В случае прекращении горения температура теплоносителя падает, что и отслеживает автоматика, включающая ТЭНы при достижении минимально установленного параметра. Дальнейшая работа агрегата с помощью электричества позволяет поддерживать температуру внутри системы в заданных пределах. Это позволяет теплоносителю не остывать, например, ночью, или когда повторная закладка дров не может быть проведена вовремя.

Плюсы промышленных твердотопливных котлов

Преимущества водогрейного оборудования с повышенной производительностью:

возможность автономной работы (время зависит от вместимости камеры сгорания, самые лучшие модели не требуют пополнения запаса топлива на протяжении 8–10 часов);
в качестве горючего может использоваться уголь (бурый или каменный), сухие дрова или брикеты из прессованных опилок или торфа;
простота подключения и ввода в эксплуатацию;
небольшой расход горючего;
низкие требования к персоналу;
сохранение тепла на протяжении 1–2 часов после прекращения горения;
не требуется подключение к сети переменного тока.

Дополнительно: автоматическое управление котлом, автоматическая закладка топлива

Усовершенствование газовых промышленных котлов заключается в том, что в них имеется автоматическое управление, а также – автоматическая «закладка» топлива.

Автоматика состоит из следующих элементов:

блок управления;
элементы, контролирующие работу котла – датчики, клапаны, управление с встроенным микропроцессором;
элементы системы безопасности работы котла – предупреждают о протечках, перепадах давления, увеличении температуры и прочее.

Благодаря этой системе можно проконтролировать подачу энергоносителя, отключение, розжиг пламени, стабильность, равномерность распределения давления в системе. И другое. Этим самым также достигается существенная экономия потребления газа.

Обзор видов

В зависимости от устройства и конструкции котельные делятся на 2 вида.

Стационарные — производительность выше, так как подключаемый теплогенератор может быть любой мощности. Здесь допускается соединение котлов в одну сеть. Топливо может использоваться любое. Легко перемонтировать под другой тип теплоносителя. Уже готовые автоматизированные стационарные установки привозят на объект и разгружают с помощью автокрана. Установка производится на фундамент.
Мобильные — перевозные модульные мини-котельные подойдут для помещений до 5000 квадратных метров. Доукомплектовать дополнительными системами такую конструкцию нельзя, так как ее производительность не выше 500 кВт. Монтаж довольно простой, и дополнительная подготовка к нему не требуется.

По степени автоматизации блочные котельные делятся на несколько видов. Выделяют следующие варианты:

автоматизированные — используются чаще всего, в этом случае вмешательство рабочих практически не требуется;
механизированные — в них устанавливаются дополнительные механизмы, которые позволяют облегчить труд людей, – например, транспортерные ленты, угледробилки;
ручные — в таких котельных все модули предусмотрены для ручной работы.

По типу топлива

Газовые — работают на природном топливе, что делает такие механизмы очень экологичными, а также позволяет экономить ресурсы. Единственный минус – это высокая стоимость установки, но здесь не нужно оборудование больших размеров подачи топлива и удаления шлака. В некоторых видах газовых котельных дополнительно используется и дизельное топливо — оно идет как резервное.

На жидком топливе — функционируют благодаря таким ресурсам, как нефть, дизельное топливо, мазут или отработанное масло. Для начала работы не требуется разрешение, что отличает их от всех остальных видов.

На твердом топливе — главным преимуществом считаются небольшие затраты на работу. Однако есть и минусы — требуются дополнительные системы подачи топлива, золо- и шлакоудаления. В работе этих котельных используются такие материалы, как уголь, торф, дрова, а также прессованные отходы деревообработки.

Электрические — характеризуются повышенным коэффициентом полезного действия — больше 90%. Очень просты в установке, но отличаются достаточно высокой стоимостью эксплуатации.

По расположению элементов

Все модульные установки делятся на 2 категории:

обязательно наличие двух котлов, которые эксплуатируется как единый источник энергии;
бывают котельные с одним источником тепла, сюда относятся все остальные котельные, которые не попали под первую категорию.

Чаще всего выделяют следующие.

Пристроенная. Как правило, устанавливается у наружной стены отапливаемого объекта. Имеет большое количество ограничений — нельзя устанавливать для помещений, в которых одновременно находится больше 50 человек; тепловая мощность не должна быть выше норм, установленных для конкретного здания; обязательно должен быть отдельный выход на улицу.

Встроенная. Устанавливается непосредственно в здании, но также имеет множество ограничений, как и пристроенная блочная котельная.

Отдельно стоящая. Лучший вариант для обогрева нескольких зданий. Такая котельная позволяет экономить полезное пространство самого здания. Установку нежелательно располагать слишком далеко от объекта, потому что в зимнее время года может перемерзнуть тепломагистраль. А также у далеко стоящей конструкции будет большая теплопотеря.

По типу теплоносителя

Паровые. В качестве теплоносителя используется пар, обычно такими установками пользуются промышленные предприятия.
Водогрейные. Теплоноситель в таких станциях – вода, нагретая до 95-115°С. Применяются для отопления и подачи горячей воды в жилые и промышленные помещения.
Комбинированные. В данных конструкциях используются как паровые, так и водонагревательные котлы.
Термомасляные. В таких системах используется диатермическое масло, разогретое до 300°С.

Преимущества комбинированных котлов

Популярность подобных отопительных установок обусловлена рядом важных особенностей.

Высокий КПД

Достоинство, обеспечивающее эффективность аппарата и позволяющее сократить расходы на топливо. В лучших моделях комбинированных котлов коэффициент полезного действия достигает 90%.

Автономное отопление

Использование подобных агрегатов позволяет добиться важного преимущества. Речь идет о полной независимости отопительной системы дома

Так, при прекращении подачи электричества или аварии на газовой магистрали потребитель может оперативно переключиться на резервный энергоноситель.

Удобство эксплуатации

Комбинированные установки оснащаются датчиками и надежной системой автоматики, позволяющей минимизировать ручное обслуживание агрегата.

Срок службы

Оборудование для отопления выпускается с большим запасом надежности. Срок службы установки при надлежащем регулярном техническом обслуживании может достигать 25 лет.

Газ-дрова

Достоинство универсальных котлов отопления «газ-дрова» заключается в автономности: плавном переходе системы на сжигание дров в случае отсутствия газа. Также при желании можно подсоединить конструкцию «тёплый пол», потому что к котлам прилагаются необходимые соединения и патрубки.

Такие универсальные котлы «газ-дрова» могут быть одноконтурными и двухконтурными, поэтому присоединить бойлер для нагрева воды или прогреть воду проточным способом не составит труда.

К минусам можно отнести большие габариты подобных агрегатов. Чаще всего они требуют отдельного помещения для установки, и подразумевает усложнённое сервисное обслуживание. Обычно такие котлы производят только напольного типа.

Комбинированные котлы «газ-дрова» для дома подразумевают повышенные требования. Нормы и правила эксплуатации описаны в ППБ, СНиП и СП.

Комбинированный котел «газ-дрова» для частного дома включает в себя следующие элементы:

Камеру топки. Она изготавливается из чугуна либо стали. Котёл может быть с одной топкой или двумя (более удобен). В двойном варианте в верхнем разделе сжигаются дрова, а в нижнем устанавливается газовая горелка.
Контуры горячего водоснабжения и отопления. Они производятся компаниями специально для обогрева, либо для отопления получения горячей воды (двухконтурные). Нагрев ГВС проточным способом.

Универсальный котел отопления «газ-дрова» предполагает экономию. В этом можно убедиться, взглянув на следующую таблицу.

Вид топлива	Примерная стоимость 1 кВт энергии, $	Примерная стоимость 1 м³, $	Примерная стоимость отопления дома объемом 450 м³, $
Газ	0,01	0,00047	0,2115
Дрова	0,02	0,0094	0,423
Уголь	0,055	0,002585	1,16325
Электричество	0,03	0,00141	0,6345
Дизельное топливо	0,04	0,00188	0,846

Качественное оборудование на дровах и газе производят в России: «Zota MIX», «Куппер ПРО» («Теплодар»), «Каракан» («СТЭН»), «PARTNЁR» («КОСТЁР»), «СТС» («Стальные Твердотопливные Системы»). А также иностранные компании: Австрии и Германии («Wirbel»), финский концерн «Jaspi» и прочие.

Следует указать, что в зарубежных аналогах реже можно заметить недоработки в сборке и автоматизации агрегата. Они могут похвастаться надёжностью и качеством. Однако отечественный производитель постоянно совершенствуется в соответствии с пожеланиями покупателей.

Цены на комбинированные котлы отопления «дрова-газ» зависят от страны-производителя, от известности марки. Например, модель компании «PARTNЁR» («КОСТЁР») обойдётся в среднем 23 тысячи рублей. Многое будет зависеть от комплектации, мощности и других показателей. А вот «Jaspi» потянет на все 130 тысяч рублей. Разбег большой, однако, в отличие от финского, где всё регулируется автоматикой, в российском аналоге все настройки котла придётся проводить самостоятельно.

Комплектация

Подбор блочно-модульных технологий — это всегда индивидуальный проект, который разрабатывается под определенные условия. От этого зависит, какая у котлов будет мощность, вид топлива, автоматика и прочее. Устройство котельной может включать дополнительное оборудование, например, аккумуляторные баки, технический деаэратор для очистки жидкости, водонагревательные бойлеры и другое.

Стандартная комплектация выглядит следующим образом:

насосное оборудование;
помещение котельной — здание из негорючих стройматериалов;
котельные установки — паровые, водонагревательные или комбинированные котлы;
газовые установки и трубы дымохода;
конструкции теплообмена;
устройства подготовки и очистки воды;
система автоматики.

Транспортабельная Котельная Установка Паровая (ТКУП)

Производительность от 1 до 40 тонн пара в час.

Вид применяемого топлива

газ природный
жидкое топливо: мазут, сырая и товарная нефть.

Давление пара 0,9 МПа и 1,4 МПа.Температура пара 174 оС и 194 о С.Габаритные размеры одного блок-бокса, 12000х3100х3600 мм (количество блок-боксов определяется в соответствии с количеством установленных котлов и общей производительностью котельной).

Краткое описание котельной

Транспортабельная паровая котельная установка ТКУП предназначена для выработки пара для технологических нужд производственных процессов и горячей воды для систем ГВС жилых и производственных помещений.

Котельная ТКУП представляет собой блочную модульную конструкцию, включающую в себя комплект оборудования повышенной заводской готовности, смонтированный в транспортабельных блок-боксах и предназначенный для эксплуатации на открытой площадке.

В комплект поставки входит

котел паровой водотрубный стальной. Устанавливаемые марки котлов: Е-1.0/0.9; ДСЕ-2,5/14. Возможна установка жаротрубных паровых котлов импортного производства — Viessmann (Германия), LOOS (Германия);
горелочное устройство на каждый установленный котел РГМГ, ГГ, РМГ, либо паро-механическая форсунка. Возможна установка горелочных устройств производства Германии, Италии;
экономайзер стальной на каждый котел для увеличения КПД и снижения температуры уходящих газов;
насосное оборудование: насосы питательные, подпиточные, ГВС марки WILO, Grundfos, либо отечественные типа ЦНС, ВКС, К. Напор и подача насосов в соответствии с проектом;
теплообменники ГВС ALFA-LAVAL, Funke, либо кожухо-трубчатые, установка по необходимости в соответствии с проектом;
ГРУ;
операторная с установленными щитами;
электросиловая часть АВВ (Швеция), Siemens (Германия), Schneider Electric (Франция);
оборудование КИПиА;
система хиводоподготовки: блочная установка с применением натрий-катионитных фильтров;
запорная арматура;
охранно-пожарная сигнализация;
узлы учета расхода топлива, воды, электроэнергии;
санузел включающий в себя раковину, унитаз, электрический водонагреватель для нужд операторов котельной;
внутреннее отопление котельной — машинный зал за счет калориферов, операторная и санузел за счет регистров отопления;
деаэратор на собственных металлоконструкциях (по согласованию);
блок-боксы — утепленные, утеплитель — неосыпающиеся, трудносгораемые маты АКСИ, толщина утеплителя до 250 мм, утепленными выполнены крыша котельной и основание. Обшивка снаружи и внутри цветным профильным листом;
дымовая труба Н=20…30 м типа «труба в трубе» на фундамент устанавливается наружная несущая обечайка, внутри которой смонтированы дымовые трубы на каждый котел в отдельности с прокладкой утеплителя во внутритрубном пространстве (для исключения скапливания конденсата при частичном запуске котлов);
окраска котельных установок производится по согласованию с Заказчиком в соответствии с фирменным стилем эксплуатирующей Компании.

Отдельным предложением рассмотрите наше предложение на котельные типа ПКН для работы на сырой нефти, газовом конденсате или мазуте.
