Дымоход в бане своими руками как правильно: особенности устройства и пошаговые рекомендации по сборке на фото и видео

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

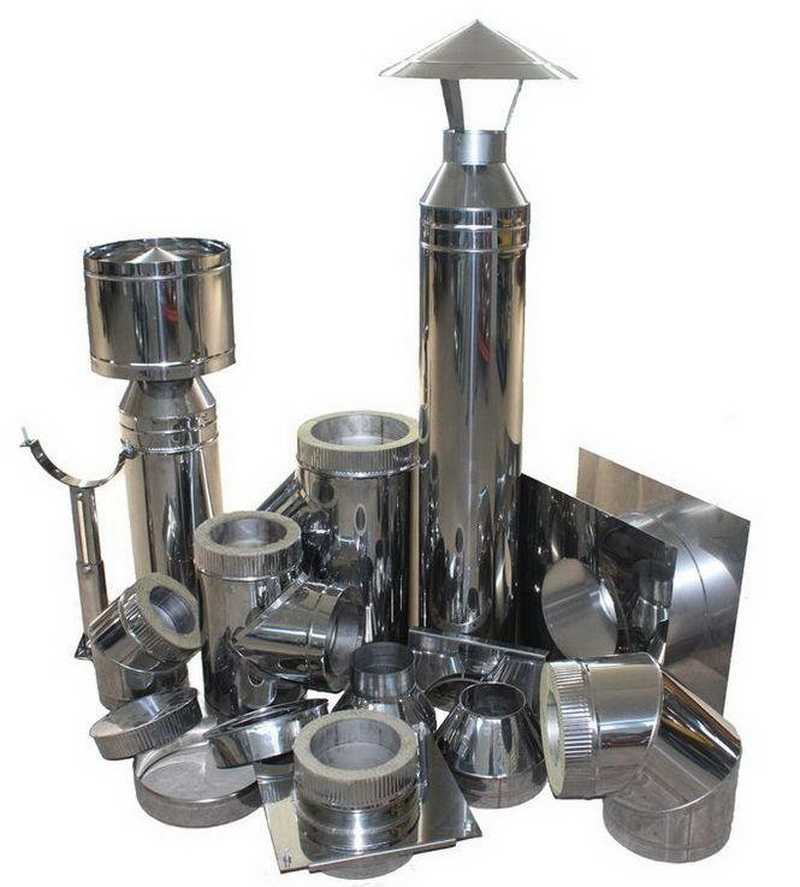

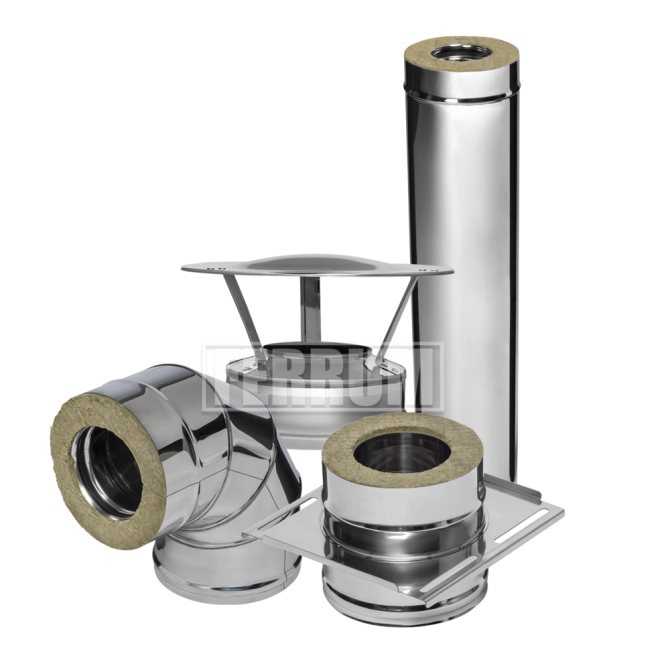

Металлический сэндвич дымоход

Для мастеров, делающих сборку дымохода из сэндвич трубы, будут полезны готовые системы, в состав которых входят прямые трубы, отводы, хомуты. Сэндвич труба – это металлоконструкция, в которой элемент меньшего диаметра помещена в трубу с большим сечением. Пространство между трубами заполнено термостойким изоляционным материалом. Система отведения из металла имеет хорошую тягу, мало засоряется, так как поверхность гладкая, сечение круглое, саже некуда осесть.

Дымоходный канал варится жестко в цельный контур или собирается по схеме, в процессе сборки диаметры стыкуемых отделов должны совпадать. В случае большего сечения одного из компонентов соединение осуществляют через редукционные переходники, стыки герметизируют.

Принцип монтажа

Существуют 2 способа сборки трубы для печи бани из металла:

По конденсату – нижнюю, более узкая часть отрезка трубы, вставляют в больший по сечению широкую уже установленный элемент. Этот тип сборки распространен при обустройстве бань. При работе печи капли конденсата стекают в отстойник, не попадая в утеплитель.
По дыму – зауженная часть секций трубопровода расположена вверх. При такой схеме монтажа улучшается тяга. Делают для систем с высокой температурой отводных газов.

Также дымоходную магистраль размещают внутри бани (чаще всего), за стеной здания.

Инструменты, материалы

В производстве стальных дымоходов используется оцинкованная, нержавеющую сталь разных марок (ферритные, мартенситные, хромоникелевые, иные), сэндвич-элементы. Трубы из сложнолегированной стали (нержавеющей) используют в основном для внешнего расположения системы в комплексе с низкотемпературными источниками тепла. Нержавейка имеет преимущества перед оцинкованной сталью по прочности, теплостойкости, отсутствию реакции на агрессивную среду, но стоимость материала и работ высока. Монтаж сети отвода газов для бани из сэндвич-труб – оптимальное решение для бани.

Для монтажа также понадобятся:

болгарка, диски;
дрель, набор сверл;
лобзик, пила по металлу;
молоток;
шуруповерт, шурупы;
отвертки;
отвес;
элементы, оснащенные ревизией;
обжимные хомуты;
кронштейны;
жаростойкий герметик на силиконовой основе;
материал для теплоизоляции (слой толщиной 10 см).

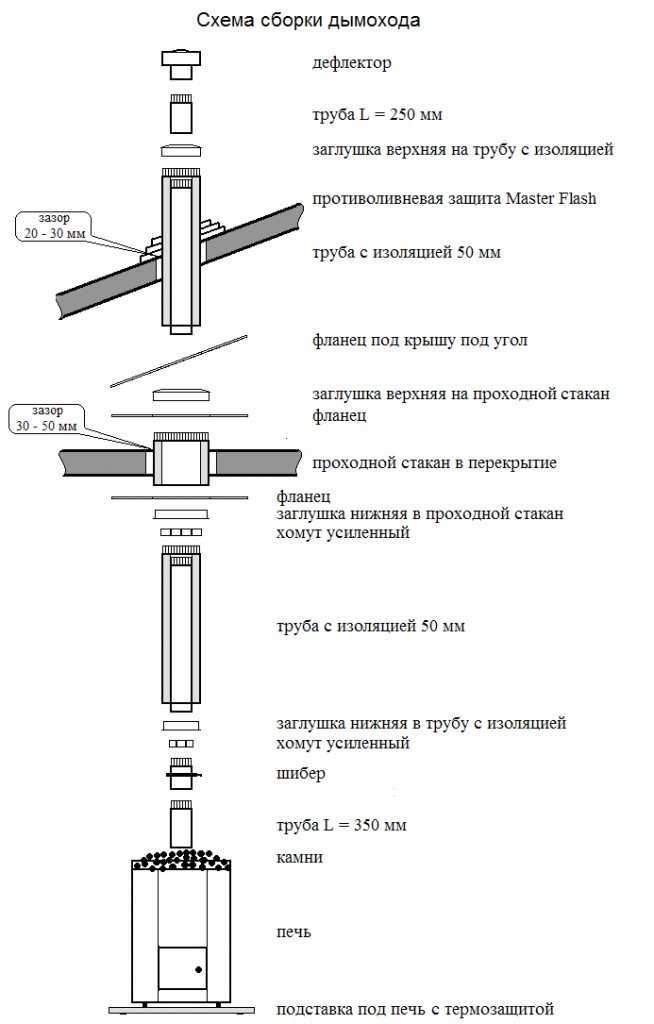

Схемы монтажа сэндвич дымохода

Сборка дымового контура делается поэтапно, начиная от печи к крыше. Особенность дымохода для бани из нержавейки, другого металла – он размещен у опорной стены (но не на ней, не вплотную), часто вокруг трубопровода строят кирпичную шахту (из пеноблоков).

Подготовительная стадия

Нарисуйте схему дымопровода, выделив все конструктивные элементы.
Произведите расчеты площадей сечения элементов, их длины, углов изгиба.
Нанесите на несущую стену осевую разметку размещения, очертите отверстия в перекрытии, кровле.
Вырежьте отверстия в местах прохода трубы в бане через потолок и крышу.
Продумайте схему крепления.
Сделайте изоляцию примыкающей стены термостойким материалом.

Смонтировать сеть вывода дыма можно как внутри бани, так и снаружи. Чаще делают внутренний дымоход, это экономит дрова, материал, силы, деньги.

Подробное устройство дымохода в бане для дровяной печи, устанавливаемого внутри помещения:

К патрубку печи присоедините прямую однослойную трубу, длиной не меньше 1 м, из огнеупорной легированной стали. При строго вертикальном расположении не делают отводы, тройники. Далее трубу можно делать из сэндвич-труб.
При установке сборника конденсата на высоте 0,5 м от печи делают угловой отвод (45°), ведут наклонный участок, вставляют тройник. Далее вверх отправляют вертикальную магистраль, вниз отводят емкость под конденсат.
Подсоединяйте элементы трубопроводов, фиксируя места стыков огнестойким герметиком, хомутами.

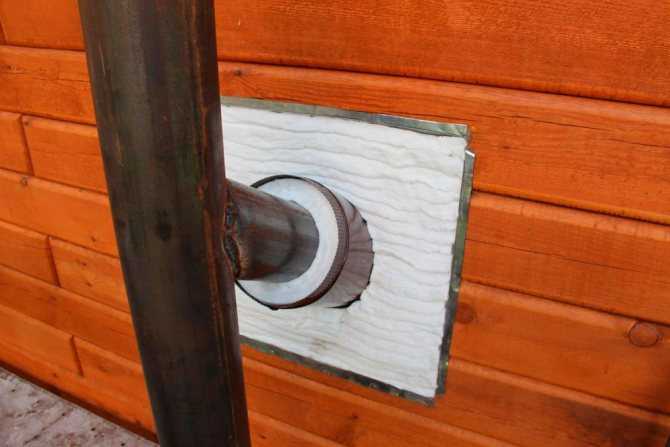

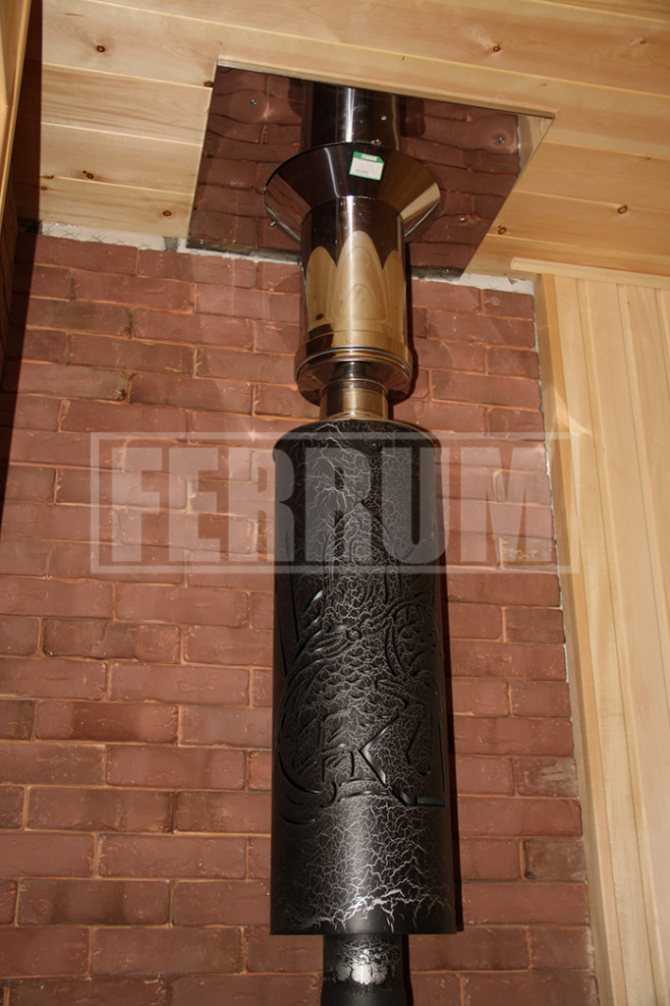

Проход сквозь перекрытие, потолочный проходной узел, монтируется в виде короба из металла с центральным, жестко зафиксированным отверстием, совпадающим с осью магистрали. Отрезки сэндвич-трубы выступают за уровни перекрытия не меньше, чем на 7 см. Статичность отверстия обеспечивают накладные пластины. Внутри ППУ труба обязательно цельная. Свободное пространство в коробе заполняют негорючей изоляцией, чаще всего минеральной ватой.
На выходе через кровлю установите гибкую накладную манжету (мастер-флеш), обеспечивающую герметичность прилегания кровли к сети дымоотведения. Диаметры буферной зоны между горячей трубой и кровлей: для шифера, металлочерепичного покрытия – больше на 15 см, для битумного покрытия, мягкого рубероида – больше на 30 см.

После сборки трубы (высота над крышей не менее 0,5 м), оформите оголовок защитным элементом, поставив флюгер, дефлектор, колпак.

Керамические дымоходы

Стенки дымопровода из керамики отлично держат тепло, не реагируют на конденсат. Продукты горения удаляются полностью. Установка дымохода из обожженной глины требует внимательного отношения, ибо такой газоотвод дорогой и тяжелый.

Конструкция сборного типа

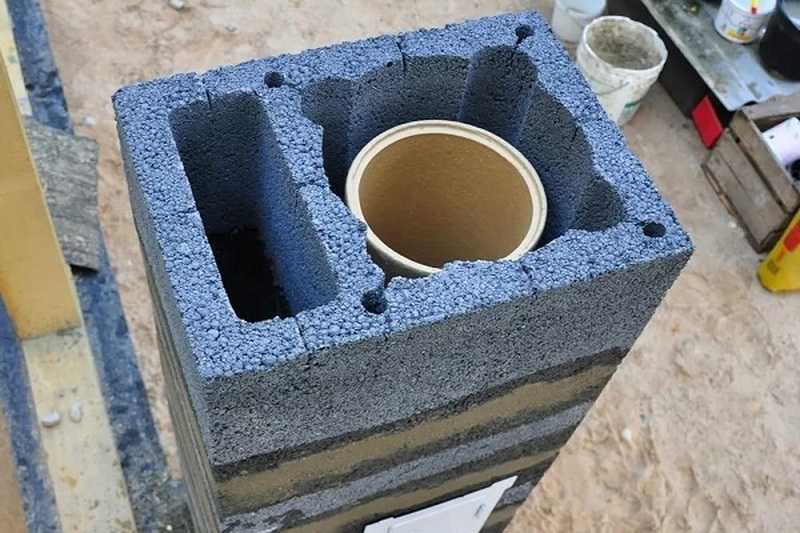

Сборка керамического дымохода для печи в баню, сделанный своими руками, ведется по инструкции изготовителя. При этом строго придерживаются прописанных там рекомендаций.

Как выбрать сборный комплект

Для беспроблемной сборки берут комплект, состоящий из компонентов:

модули керамотруб (трубы дымохода);
покрывная плита;
тройники подключения, идущие от (до) ревизии, печи;
конденсатосборник;
дверца отдела ревизии;
решетка вентиляции;
наконечник для оглавка;
теплоизоляция, гидроизоляция для фундамента.

Для работы нужны инструменты и материалы:

огнеупорный клей по керамике;
бетонный раствор;
стальные пруты (1,5 м), чтобы сделать армирование опорной шахты.

Принципы сборки и монтажа

При установке дымовытяжного канала нужна заранее нарисованная схема дымохода, план работ. По инструкции рассчитайте параметры фундамента, длину дымовой трубы. По порядку сделайте шаги, начав устройство трубы с низу вверх:

Выполните монтаж фундамента под дымоходный канал. На подушку положите слой гидроизоляции.
Установите шахту из керамо элементов, теплоизоляционных матов.
В центре фундамента закрепите модульное основание.
Установите переходник подключения вытяжной системы к печи. тройник, обеспечивающий обслуживание дымоходов.
Смонтируйте дымоходную трубу.
Подсоедините конденсаторосборник, элемент под решетку вентиляции.
Далее постепенно наращивайте трубу по схеме до достижения рассчитанной высоты. Участки прохода через перекрытия, кровлю, отделывайте изоляционными материалами.
Проведите теплоизоляционные обшивочные работы.
Закрепите, оформите трубу на крыше.

В углах керамзитобетонных блоков, обхватывающих гильзу, есть каналы армирования. Устанавливайте несколько блоков в высоту, насаживая их на металлические пруты. В один канал ставят две арматуры, делая перехлест за горизонтальный уровень блока (минимально 10 см), заливают бетоном. Такое крепление обеспечивает, жесткость, прочность трубного комплекса.

Однако, не делайте крепеж дымоходного контура в местах прохода перекрытия, кровли излишне жестким, учитывая, что фундамент со временем даст некоторую усадку.

Специфика установки, тонкости соединения труб

Для стыкования керамических элементов используют жаростойкий клей, имеющий защиту от кислотной среды. Изготавливают герметик из жидкого стекла, выпускают в виде порошка, разводимого в воде, пропорция 7:1.

В качестве теплоизоляции выступает:

асбестовый лист;
базальтовая вата;
листовой минерит.

Секции керамического контура стыкуют раструбным методом, исключающим утечки газа, конденсата за его пределы:

Очистите поверхности соединяемых секций от пыли.
Пистолетом наносите клей верхние края модулей, соединяя их.
Выдавленные излишки герметика удаляйте влажной губкой.

На протяжении суток после стыковки дымовую трубу не трогают, ожидая пока отделы трубы для бани полностью высохнут. Конечным этапом является оснащение оголовка искрогасителем, рефлектором, колпаком.

Виды дымоходов

Приставной дымоход

Теперь немного о другом. Какого вида бывают дымоходы? Выбирать особо не из чего. Здесь всё просто: Самый распространённый и популярный у нас внутренний дымоход (так называемый насадной). Называется так, потому что проходит внутри помещения и насаживается на выходной патрубок банной печи. Более подробно об этом можно почитать здесь.

Второй вариант – внешний дымоход для бани. Его ещё называют приставным, так как он монтируется (приставляется) возле стены здания и выводится наружу через отверстие в стенке. В этом случае не надо «дырявить» крышу и потолок. Что значительно упрощает монтаж. Внутренняя эстетика помещения выглядит намного привлекательнее, пожарная безопасность бани при этом «на высоте». Однако, здесь сильно теряется тяга, происходит большое отложение сажи на горизонтальном участке трубы и парная нагревается значительно медленнее из-за отсутствия особо горячего элемента печи.

Внутренний дымоход, как правило, не имеет изгибов и пологих участков (если не делается кирпичная кладка с несколькими оборотами), поэтому имеет отличную тягу, прекрасно обогревает помещение парилки и не нарушает внешний вид здания. Наши строители больше предпочитают именно такой вариант, чтобы значительно повысить КПД бани.

Общие требования к дымоходу в бане

Оптимальная длина трубы от печи до грибка на крыше — 5 м.
Труба монтируется вертикально, без уступов. Допустимое отклонение трубы от вертикали — 30 градусов, при максимальном отклонении в сторону — 1 метр.
Если размер от кровли до оголовка трубы больше 1,5 м, установите растяжку для фиксации конструкции.
Если крыша покрыта легковоспламеняемыми материалами, на конце трубы установите сетку-искрогаситель с ячейками 5×5 мм.
Труба на скатной кровле должна выступать над коньком на 50 см. Труба на плоской крыше должна располагаться выше кровли на 1 м.
Горизонтальная часть дымотводящего тракта — до 1 м.
Места стыков элементов трубы должны оставаться на виду, не допускается их располагать внутри перекрытий кровли.
Запрещено размещение на чердаке прочисток, горизонтальных отводов. Труба в чердачном помещении должна быть направлена вверх.

Достоинства и недостатки

эффективность защиты от выхода из дымохода искр;
простота конструкции;
возможность самостоятельного монтажа;
простые модели можно изготовить своими руками;
есть масса разновидностей для любого размера труб (от 80 до 550 мм);
после установки искрогасителя печная тяга не становится слабее;
приспособление защищает дымоход от проникновения птиц, грызунов, мусора;
сравнительно низкая стоимость.

монтаж приспособления представляет собой довольно опасную процедуру — приходится работать на высоте, скатная крыша представляет собой крайне неудобную поверхность для выполнения подобных задач;
большинство искрогасителей нуждаются в периодической очистке, что по степени сложности почти не уступает монтажу;
не все модели обладают должной эффективностью.

Несмотря на некоторые недостатки, спрос на искрогасители стабильно высок. Это объясняется необходимостью защиты своего дома и соседних построек от пожара. В этом вопросе не существует неважных или лишних элементов, поэтому, владельцы относятся к подобным устройствам предельно серьезно. Кроме того, есть здания, где монтаж искрогасителей является обязательной процедурой, предписанной нормативами пожарной охраны.

В их число входят:

предприятия общепита;
бани, сауны;

Установка искрогасителей производится на твердотопливные печи. Для газовых или электрических приборов существуют собственные правила и требования.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба:

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл:

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа и требует сооружение фундамента.

Кирпичный дымоход:

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы:

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь:

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Стекло:

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Как работает икскрогасительный элемент дымоходной трубы?

Искроуловитель имеет простую, но действенную конструкцию. Он представляет собой насадку для дымохода, у которого по боковым сторонам расположена сетка, сверху – конус, обеспечивающий надежную защиту от посторонних предметов. Искрогаситель устанавливается на печную трубу любого типа. Принцип действия этого прибора достаточно простой:

Во время топки печи твердотопливный материал сгорает. В результате появляется дым и газ. С уроков физики известно, что воздушные массы устремляются вверх по свободному пути. В случае бани образовавшиеся вещества проходят по дымоходному каналу, стремясь выйти наружу. При этом в клубнях дыма могут находиться несгоревшие продукты горения, которые также как и искры приводят к пожару.
При наличии искрогасителя дым с раскаленными частицами «упирается» в первую и главную преграду в виде защитного конуса.
Искрам прямой проход в воздух закрыт. Они направляются в боковые стороны, где их ожидает очередная преграда в виде сетки. Раскаленные частицы под давлением просачиваются сквозь ячейки, теряя накопленный тепловой потенциал.

Весь принцип действия обычного искрогасителя заключается в трех простых действиях, которые защищают владельцев от пожара. Изготовить такое устройство можно своими руками, не потратив больших денежных средств.

Почему возникает данный эффект?

Откуда она берется и кто виноват? Ну, самая частая причина – это ошибка в конструкции дымохода. Далее, не менее популярные «виновники» — это мусор в дымоходе, сильные воздушные потоки в трубе и даже определенное влияние атмосферных явлений.

Причина #1 — конструкция дымохода

В первую очередь имеет значение сама конструкция дымохода – у слишком высокой тяга всегда сильная, а у низкой – часто недостаточная. Оптимальная длина – чуть более 5 метров, тогда проблемы с тягой возникают редко и уж точно не из-за высоты трубы.

Также площадь сечения дымохода должна соответствовать печи – при слишком малых размерах сечения и одновременно при мощной печи большой объем продуктов сгорания попросту не может нормально уйти, достаточной тяги не создается. Как и несоразмерно объемный дымоход приведет к тому, что все тепло, как любят говорить в народе, «будет вылетать в трубу». И ни в коем случае нельзя, чтобы у дымохода были установлены трубы разных диаметров на разных участках – будет и сажа, и проблемы с тягой.

Серьезное препятствием для движения дыма служит и неровная поверхность трубы – любые отложения уменьшают диаметр трубы, и печь растопить с каждым разом все сложнее и сложнее. Свои сложности создают и углы наклоны с поворотами дымохода – если в них постоянно скапливается сажа в углах, она тоже будет препятствовать нормальной тяге. Чтобы этого не произошло, при конструировании придерживайтесь стандартных норм – отвод 45°, поворот 90°.

Важна еще и сама форма дымового отверстия: круглая наиболее благоприятна для хорошей тяги, а вот с квадратной и прямоугольной чаще всего как раз и возникают проблемы. Так, в этих углах возникает дополнительное завихрение по углам, которое немного препятствует общему потоку и в общей сложности уменьшает тягу.

К слову, самая частая проблема плохой тяги – у металлических дымоходов. Их беда в том, что они быстро нагреваются, но также быстро и остывают, а холодный воздух всегда опускается вниз. Старые добрые кирпичные дымоходы в этом плане более надежны.

Причина #2 — нарушение вентиляции

Также отсутствие вентиляции в комнате, где топится печь, может привести к такой напасти. Проверьте и наличие сквозняков – не слишком ли они сильны? Такие вихри прямо в помещении могут «сбить с толку» направление дыма, как бы странно это не звучало. Кстати, интенсивные воздушные потоки в банях возникают часто из-за лестницы на второй этаж. Проследите за этим, и никогда не открывайте окна на лестничной площадке, если она намного выше уровня топки.

Обратите внимание также на вентиляцию, если у вас газовая колонка в котельне. Она все равно будет вытягивать воздух из помещения для горения, со временем образуется серьезный недостаток кислорода и возникнет критическое разрежение воздуха

Время от времени через дымоход будет врываться поток воздуха, колонка будет гаснуть, а помещение – задымляться. У вас именно такая ситуация? Еще глухо-герметичные пластиковые окна стоят? Срочно займитесь вопросом вентиляции.

Причина #3 — внешние факторы

Попасть дым в помещение также может из-за высокой влажности на улице или сильном ветре. Или когда на улице уже явно теплее, чем в доме – все та же разница давлений. Если у вас причина в этом, вы непременно услышите неприятный запах гари. Просто откройте тогда окно и хорошо проветрите, пусть температуры немного выровняются.

И очень редко, но бывает, что причиной, почему нет нормальной тяги в дымоходе, служит ветер, который вызывает завихрения над крышей – если рядом по-особому расположены близлежащие постройки и рядом слишком ветвистые деревья. Или неправильно направлен оголовок по отношению к коньку крыши – и такое бывает.

И, наконец, играет роль и тот факт, где именно у вас размещен дымоход. Во внутренней части бани он хорошо влияет не только на отопительную способность системы, но и дает возможность поддерживать сильную тягу даже в морозы. А вот внешний, который проходит вдоль наружной стены, прогревается уже дольше и в нем нередко образовывается конденсат.

Устройство дымохода банных печей: какая конструкция лучше?

Во всей конструкции бани дымоходу отведена немаловажная роль — вывод продуктов горения.

Кроме того, умело манипулируя с потоками воздуха посредством дымоходной трубы можно регулировать расход топлива и способность печи отдавать тепло.

Благодаря дымоходу поддерживать огонь можно даже во время процесса парения в бане.

Устройство дымоходной трубы зачастую варьируется относительно типа и материалов изготовления. В зависимости от способа установки, дымоходы подразделяют на:

внутренние, что позволяет обеспечить дополнительный обогрев помещения, но создает повышенную угрозу пожарной безопасности;
внешние, которые не несут угрозы пожара, но потребуют дополнительного топлива для прогрева.

С точки зрения технологии внутреннее расположение дымоотвода сложнее, но позволяет сохранить ценный ресурс — тепло. В условиях дороговизны энергоресурсов этот фактор оказывает значительное влияние при выборе типа конструкции дымохода.

Важно! При выборе установки наружного дымохода, дымоотвод дополнительно утепляют с использованием минеральной ваты, а трубы проводят снаружи, по фасаду строения. Устройство дымоходных труб различается так же в зависимости от материалов изготовления

Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы

Устройство дымоходных труб различается так же в зависимости от материалов изготовления. Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы.

Схема кирпичной конструкции

Главное достоинство кирпичного дымоотвода — жаропрочность и теплопроводность.

Однако стоит отметить, что возведение такого типа дымоходной трубы — дело очень трудоемкое и кропотливое. Такие дымоходы, как правило, используют для металлических и каменных печей.

Основным материалом при постройке выступает огнеупорный кирпич, а также используется раствор на основе глины или специальных «печных» смесей.

Во время возведения дымохода необходимым моментом является соблюдение идеальной ровности кладки как конструкции в целом, так и отдельных ее функциональных элементов.

С целью сгладить плоскости и уменьшить количество сажи и конденсата, скапливаемых в дымоходе, изнутри трубу оштукатуривают, сглаживая швы и неровности. Кроме того, это положительно скажется на тяге.

Схема металлического дымохода

Металлические дымоотводы просты в установке и обойдутся на порядок дешевле. Однако в отличие от кирпичной конструкции, металл обладает очень высокой теплопередачей. Нередки случаи возникновения пожара в результате подгорания металлической трубы дымохода.

Дымоходы из стальных труб устанавливаются непосредственно поверх печи. Чаще всего требуется сечение в 115 мм, но этот показатель может варьироваться в зависимости от мощности источника тепла или конкретных рекомендаций производителя.

Фото 1. Схемы двух вариантов установки металлического дымохода: внутри дома и снаружи.

Как показывает опыт, лучшим материалом для изготовления такого рода дымоотвода являются трубы из нержавеющей стали. Ее структура может быть одинарной, при условии хорошей изоляции. Однако существует более практичное решение — сэндвич труба. Такой канал, по сути, состоит из двух труб разного диаметра, а пространство между ними наполняется материалами тепловой изоляции, в частности — минеральной ватой.

Существует ряд особенностей и требований, которые выдвигаются к стальным дымоотводам:

внутренняя толщина стенок должна быть от 0.8 мм;
сталь должна быть устойчивой к температурам до 850°С включительно;
показатель толщины базальтового наполнения должен начинаться от 50 мм, а его плотность — от 120 мг/м3;
модель наружной трубы лучше выбрать так же из нержавеющей стали.

Несколько важных моментов

Размер ячеек сетки должен быть 3-5 мм. Не стоит использовать слишком маленькие ячейки, газы должны проходить беспрепятственно.

Металлическая сетка

Обязательно нарисуйте эскиз. Для этого сделайте все необходимые замеры максимально точно

Уделите этой работе особое внимание. Эскиз поможет определить необходимое количество материала, точные размеры деталей, которые вам надо будет изготовить, чтобы собрать качественную и эстетичную конструкцию

Если у вас нет опыта подобных работ, изготовьте макет конструкции из плотного картона в натуральную величину. Это позволит уточнить все размеры, а части макета будут отличными лекалами при создании вашей искрогасителя.

Подготовьте листовую сталь, оцинкованную или нержавеющую (толщина 0,6 — 1 мм). Размер листа определите по размерам эскиза. Также понадобится сетка из нержавеющей или оцинкованной проволоки с размером ячейкой 3- 5 мм.
