Мелкозаглубленный ленточный фундамент своими руками

Особенности строительства ленточной конструкции

Для грунта с содержанием глины подходят два типа фундамента: ленточный и свайный. Первый вариант применяется при отсутствии больших камней и глубоком залегании грунтовых вод. Ленточный фундамент монтируется для домов из любых материалов – основа выдерживает большие нагрузки. Единственное условие – отсутствие воздействия подземных вод, оказывающих неблагоприятное воздействие на конструкцию.

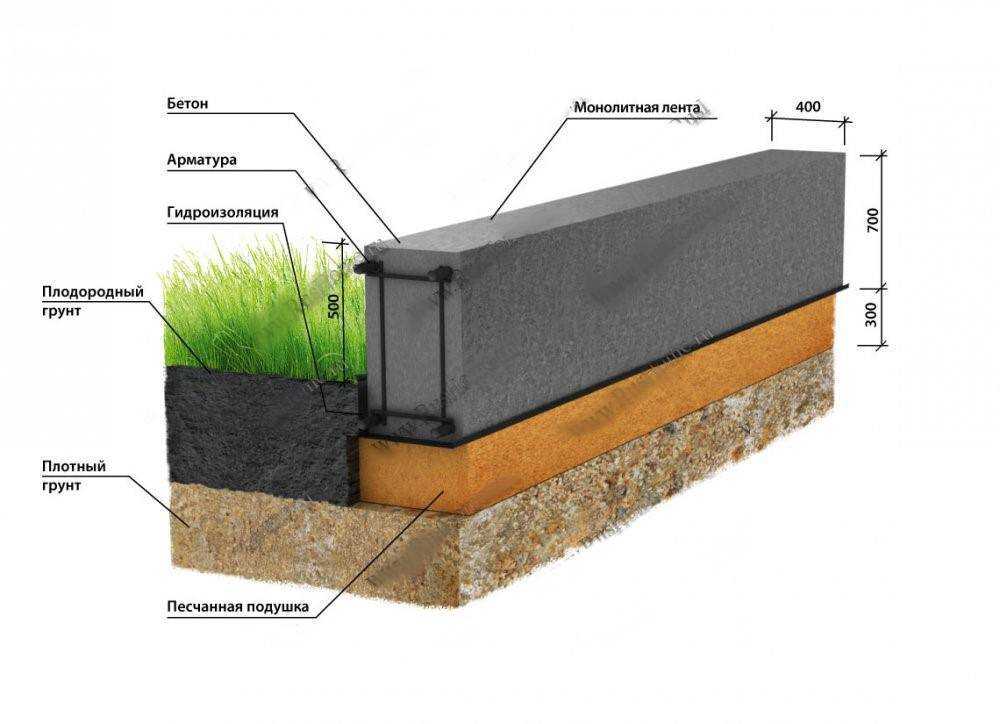

Схема устройства ленты на глине

Ленточный фундамент на глине выполняется в виде вырытой глубокой траншее шириной в 30-50 см и залитой бетоном. Основа располагается по периметру дома на глубине 50-70 см ниже уровня подземных вод. Укладывается бетонная конструкция на предварительно созданную подушку из песка. Усиливается (по желанию) установленными опорными сваями, упирающимися в грунт ниже точки промерзания, на расстоянии в 1,5-2 м. друг от друга. Сваи имеют специальную форму – расширяющиеся концы, предотвращающие поломку конструкции при вспучивании почвы. Пространство вокруг свай заполняется песком и утрамбовывается.

Если строится фундамент ниже уровня подземных вод на 90-150 см, то на нем можно возводить дом из любого материала. Основа получается устойчивой к движениям почвы. По этим причинам ленточный фундамент считается лучшим выбором при строительстве дома на глинистой почве.

На суглинке ленточный фундамент сооружается при условии, что в доме планируется сделать цокольный этаж, погреб или подземный гараж. В нижний ярус здания допускается вынесение узлов инженерного обеспечения, трубы и провода коммуникаций.

Фундамент ленточного типа собирается из блоков или монтируется единой монолитной конструкцией.

Глубина заложения фундамента и высота ленты

Независимо от того, строится одноэтажный или двухэтажный дом из газобетона, важно правильно выбрать глубину заложения фундамента. Данный параметр зависит от таких показателей, как пучинистость почвы, уровень пролегания грунтовых вод, глубина промерзания грунта

Основные правила при выполнении МЗЛФ:

Минимальная глубина заложения данного типа основания должна быть равна 50 сантиметрам.
Максимальная высота надземной части конструкции (цоколя) должна быть равна четырем значениям ширины ленты.
Следят за тем, чтобы надземная часть не была больше, чем подземная.
Оптимальной считается высота надземной части основания в районе 50 сантиметров.

Принцип расчета

Прежде чем начать возводить фундамент, необходимо провести расчет его основных параметров. При проектировании наиболее распространенного ленточного основания проводится определение следующих параметров: глубина залегания фундамента, ширина ленты и высота надземного ростверка. Кроме того, следует провести проверочный расчет на деформации в соответствии со СНиП 2.02.01-83. При проведении расчетов учитываются следующие факторы: тип грунта, уровень грунтовых вод, глубина промерзания почвы, нагрузка на опору, перепад высот на месте строительства.

На первом этапе проектирования обязательно проводится анализ почвенных характеристик, и, прежде всего, определяется тип почвы. Основные почвенные характеристики можно определить самостоятельно. Для этого выкапывается небольшая яма на глубину фундаментного заглубления, и извлекаются образцы грунта. Почва увлажняется и скатывается цилиндром длиной 14-16 см и диаметром 10 мм. Затем, делается попытка сворачивания из образца кольца — если цилиндр при закручивании разрывается, то грунт — суглинок; если сохраняет форму, то — глинистая почва. Супесь вообще не формируется таким образом, а разваливается.

Пористость почвы определяется следующим образом. Из грунта вырезается куб со стороной 10 см и взвешивается — определяется объемная масса (М1). Потом, куб раздавливается, уплотняется и снова взвешивается — масса сжатого грунта (М2). Коэффициент пористости рассчитывается из формулы Е = 1 — М1/М2, где М1, М2 выражаются в кг/см³.

Средние значения этого параметра сводятся в таблицы по регионам. Например, в районе Москвы суглинки промерзают на 1,35 м, средний и крупный песчаник — на 1,76 м; в Ростове — 0,8 м и 0,88 м, соответственно; а в Тюмени — 1,8 и 1,98 м.

Для каких грунтов его используют

Мелкозаглубленная лента подходит практически для всех типов грунта, кроме наиболее проблемных, к которым относятся торфяники, заболоченные участки.

Возможно строительство на следующих типах грунта:

Сухие песчаные почвы.
Гравелистые, скальные участки.
Супеси, суглинки.
Глинистые почвы.

Для каждого типа грунта существуют собственные технологические особенности строительства, связанные с глубиной погружения и составом ленты. Так, для сильно пучинистых почв не рекомендовано строительство сборных фундаментов, в особенности из кладочных материалов (кирпич, шлакоблок и т.п.).

Нагрузки пучения неравномерны и распределяются случайным образом. Кроме того, они непостоянны и способны менять свои значения, усиливаясь и ослабевая в разных, не поддающихся предварительному расчету, точках.

Поэтому на проблемных грунтах нужна монолитная лента, способная противостоять возникающим нагрузкам.

ВАЖНО!

МЗЛФ нельзя использовать на склонах, поскольку слабый контакт с грунтом спровоцирует сползание постройки.

Подготовка к устройству столбчатого незаглубленного основания

Перед тем как начинать устанавливать столбчатый фундамент, нужно подготовить строительную площадку и сделать разметку. Очистите строительную площадку от мусора

Важно, чтобы она имела небольшой уклон для стока талой и дождевой воды. Уклон может иметь любое направление, за исключением северного. После предварительной подготовки площадки выполняется разметка

Для этого вам понадобится следующее:

После предварительной подготовки площадки выполняется разметка. Для этого вам понадобится следующее:

Схема разметки территории под фундамент.

бельевой шнур;
рулетка;
треугольник с прямым углом;
колышки длиной 0,5 м;
уровень.

Выровняйте площадку и удалите растительный слой грунта. Готовое основание должно быть на 10 см шире, чем здание. Начинайте разметку с внутреннего контура. В нем необходимо выставить первый угол здания и забить колышек. Возьмите треугольник и определите размер внешней стороны основания. С одной стороны данный размер должен равняться длине поперечной стены, с другой – продольной стены. Там, где оси будут пересекаться, забейте 2-й и 3-й колышки. По такому же принципу измерьте и все остальные углы строения.

После этого нужно будет установить обноску. На данном этапе возле вбитых колышков устанавливаются столбики, а на них закрепляются доски. Их нужно крепить на уровне пола будущего здания, однако не выше, чем на 150 см от уровня грунта.

Не забывайте об осевых размерах. Их нужно нанести на верхнюю кромку обноски, забить гвозди и натянуть шнур. Натягивайте бельевой шнур над вбитыми колышками. Сделайте это со всех сторон будущего строения.

Сфера использования фундаментных оснований ленточного типа

Ленточная основа нашла своё широкое применение в процессе возведения построек самых разнообразных разновидностей. Так, к примеру, если есть необходимость в постройке дома из тяжёлых материалов, актуальным станет применение массивного ленточного фундамента. Таким образом, подобная основа может использоваться в процессе возведения построек из кирпича и бетонных блоков. Также если имеют место стены с кирпичной обкладкой, то подобный тип фундамента и здесь весьма актуален. Закладка такого основания осуществляется глубже уровня промерзания почвы не менее двадцати сантиметров.

Стоит также отметить и то, что рассматриваемое фундаментное основание применимо в тех случаях, когда нецелесообразно использовать столбчатый фундамент, либо его применение совершенно не допускается. Так, к примеру, в процессе возведения здания в условиях рельефности местности, а также на косогоре

В этих случаях обязательным является приём во внимание фактора бокового давления почвы. Наилучшим методом, который самым эффективным образом нейтрализует неравномерное влияния бокового давления, является применение основания ленточного типа. Объясняется это тем, что все его составляющие жёстко связываются между собой, причём делается это в обоих направлениях – как в продольном, так и в поперечном

Объясняется это тем, что все его составляющие жёстко связываются между собой, причём делается это в обоих направлениях – как в продольном, так и в поперечном.

Незаглублённый ЛФ на пучинистом грунте

В область использования такой разновидности фундамента входят также и тяжёлые кирпичные и каменные здания. Сюда также можно отнести постройки, выполненные из железобетонного монолита. Применим незаглубленный ленточный фундамент на пучинистых грунтах. Рассматриваемая разновидность ленточного основания актуальна при обустройстве цокольного этажа и, как уже было указано выше, подвального помещения. При необходимости в возведении фундамента неглубокого заложения предпочтение чаще всего отдаётся ЛФ-основанию.

Что касается разновидностей ленточных фундаментных оснований, то они бывают двух типов:

Незаглублённый. Нередко он также именуется специалистами мелкозаглублённым. Обустраивают такое основание при возведении домов, этажность которых не превышает 2 этажа. Такие строения не должны отличаться чрезмерно тяжёлым весом.
Заглублённый. Эта разновидность отличается заглублением до полутора метров. Ленточный фундамент такого типа подходит для более массивных построек, отличающихся большими размерами и более тяжёлым весом.

В большинстве случаев ленточное основание возводят на песчаной и глинистой почве, также сюда можно отнести и супесчаную землю. При необходимости в обустройстве фундамента на водонасыщенном грунте также может использоваться ленточное основание, только мелкозаглублённого типа. Но в таком случае можно возводить только лишь небольшие и лёгкие здания брусового или каркасного типа.

Рассматривая вопрос о том, что такое незаглубленный ленточный фундамент, можно подробнее разобрать его конструкцию. Основание ЛФ состоит из подготовки (предварительно возведённая площадка), внешнюю стену, цоколь, отмостку, а также гидроизоляционную составляющую. При постройке данного фундаментного основания выполняются следующие работы: формирование котлована, заливание бетонным раствором, а также выполнение армирования. Что касается таких параметров, как ширина и глубина основания ленточного типа, она напрямую зависит от типа грунта, глубины залегания точки промерзания почвы и веса планируемой постройки.

Это интересно: Возведение ленточного монолитного фундамента своими руками: изучаем тщательно

Снип фундаменты. ОБЩИЕ ПОЛОЖЕНИЯ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Основания сооружений должны проектироваться на основе:

а) результатов инженерно-геодезических, инженерно-геологических и инженерно-гидрометеорологических изысканий для строительства;

б) данных, характеризующих назначение, конструктивные и технологические особенности сооружения, нагрузки, действующие на фундаменты, и условия его эксплуатации;

в) технико-экономического сравнения возможных вариантов проектных решений (с оценкой по приведенным затратам) для принятия варианта, обеспечивающего наиболее полное использование прочностных и деформационных характеристик грунтов и физико-механических свойств материалов фундаментов или других подземных конструкций. При проектировании оснований и фундаментов следует учитывать местные условия строительства, а также имеющийся опыт проектирования, строительства и эксплуатации сооружений в аналогичных инженерно-геологических и гидрогеологических условиях.

1.2. Инженерные изыскания для строительства должны проводиться в соответствии с требованиями СНиП, государственных стандартов и других нормативных документов по инженерным изысканиям и исследованиям грунтов для строительства. В районах со сложными инженерно-геологическими условиями: при наличии грунтов с особыми свойствами (просадочные, набухающие и др.) или возможности развития опасных геологических процессов (карст, оползни и т.п.), а также на подрабатываемых территориях инженерные изыскания должны выполняться специализированными организациями.

1.3. Грунты оснований должны именоваться в описаниях результатов изысканий, проектах оснований, фундаментов и других подземных конструкций сооружений согласно ГОСТ 25100-82* .

1.4. Результаты инженерных изысканий должны содержать данные, необходимые для выбора типа оснований и фундаментов, определения глубины заложения и размеров фундаментов с учетом прогноза возможных изменений (в процессе строительства и эксплуатации) инженерно-геологических и гидрогеологических условий площадки строительства, а также вида и объема инженерных мероприятий по ее освоению. Проектирование оснований без соответствующего инженерно-геологического обоснования или при его недостаточности не допускается.

1.5. Проектом оснований и фундаментов должна быть предусмотрена срезка плодородного слоя почвы для последующего использования в целях восстановления (рекультивации) нарушенных или малопродуктивных сельскохозяйственных земель, озеленения района застройки и т.п.

1.6. В проектах оснований и фундаментов ответственных сооружений, возводимых в сложных инженерно-геологических условиях, следует предусматривать проведение натурных измерений деформаций основания. Натурные измерения деформаций основания должны также предусматриваться в случае применения новых или недостаточно изученных конструкций сооружений или их фундаментов, а также если в задании на проектирование имеются специальные требования по измерению деформаций основания.

Когда применяют?

Как правило, банные сооружения невелики, что вполне достаточно для возведения небольших по высоте ленточных фундаментов. Армированная бетонная конструкция обладает высокой несущей способностью.

Несмотря на это, МФ строят только на прочных плотных основаниях. Это скальные, скалистые и суглинистые грунты.

Уровень заложения ленты во многом зависит от глубины промерзания почвы. Замерзшая вода увеличивается в объёме, превращаясь в лёд. Соответственно промёрзший слой почвы начинает набухать и двигаться вверх. Этот процесс называют пучением грунта

Поэтому важно чтобы подошва была расположена ниже этой зоны

Высота фундамента будет равна глубине залегания плюс 200 мм (высота над уровнем земли). Если глубина промерзания 300 мм, то оптимальная высота ленты будет равна 400+200 = 600 мм.

Особенности

Незаглублённые ленточные фундаменты (НЗЛФ) представляют собой ленту из бетона или железобетона, которая закладывается под все несущие конструкции здания.

Они выполняют три основные функции – несущую, оберегающую от деформаций из-за пучинистых грунтов и ограждающую стены от воды.

Преимущества и недостатки

Незаглублённые ленточные фундаменты обладают целым рядом серьёзных преимуществ:

выгодная цена – стоимость НЗЛФ примерно вдвое ниже, чем у заглублённых оснований;
простая технология, позволяющая выполнить работу даже непрофессионалу;
отсутствие необходимости использовать грузоподъёмную технику;
небольшой объём земляных работ, благодаря которым упрощается и монтаж опалубки;
высокая скорость монтажа, позволяющая быстрее приступить к эксплуатации постройки.

Есть у незаглублённых фундаментов и несколько недостатков. Среди них – возможность выдержать только сравнительно небольшую нагрузку. Поэтому дом на таком основании должен быть невысоким и не слишком тяжёлым – желательно, деревянным.

У таких оснований отсутствует возможность устройства на любом виде грунтов, особенно это касается влажных и сыпучих почв. Из-за морозного пучения грунта материал фундамента может деформироваться, что приводит к снижению устойчивости постройки.

Применение основания

Сфера применения НЗЛФ – строительство одно- и двухэтажных жилых зданий и хозяйственных построек. Невысокая несущая способность основания делает его подходящим вариантом для построек, сделанных из бруса или брёвен. Подходят такие фундаменты и для каркасного строительства.

Устройство и характеристики

Незаглублённое основание может быть монолитным, сборным, состоящим из отдельных элементов, или комбинированным.

Тип может выбираться в зависимости от категории грунта, в соответствии со СНиП 2.02.01-83.

Чаще всего отдают предпочтение монолитному основанию, усиленному арматурой.

Основные параметры незаглублённых оснований – длина ленты, сечение и марка бетона. Не рекомендуется делать ни один из элементов конструкции длиннее 7 метров – из-за неравномерной усадки она может деформироваться и лопнуть. Высота и ширина ленты находятся в пределах 50-100 см.

Где применяется фундамент глубокого заложения

Отличные несущие характеристики фундамента сделали его де факто основным типом для высотных зданий из кирпича и сборного железобетона. Вместе с тем, при осуществлении изыскательных работ нецелесообразно ориентироваться на глубокое заложение в местах с повышенным уровнем грунтовой воды. В таких случаях, все старания могут свестись к нулю, твердой опоры на грунт не будет.

Железобетонные фундаменты глубокого заложения являются дорогостоящими конструкциями, возведение которых требует достаточно больших финансовых и временных затрат.

Основания глубокого заложения рационально возводить в грунтовых условиях, в которых глубина промерзания почвы не превышает 2.5 метра, а уровень грунтовых вод меньше ГПГ.

Совет эксперта! При закладывании фундаментов на глубину более 2-2.5 метров резко возрастает трудоемкость и стоимость земляных работ, связанных с рытьем траншей и котлованов, и количество требуемых расходных материалов.

В таких случая более рациональным будет использование свайных фундаментов на основе буронабивных либо забивных железобетонных свай, несущая способность которых будет не меньшей, а итоговая стоимость — на порядок ниже.

Технология устройства

Строительство можно разделить на несколько этапов:

Подготовительный:

До начала строительных работ необходимо спроектировать фундамент и произвести своими руками его расчеты по несущей способности грунта. В первую очередь нужно определиться с его размерами и рассчитать его вес вместе с домом. Далее вычисляется площадь опоры и какое давление будет оказывать на эту опору вся постройка. Полученный результат необходимо сравнить с данными о несущей способности грунта. При необходимости следует внести определенные изменения.

Если окажется, что грунт очень слабый (илистый или торфяник), то его рекомендуется заменить. Для этого необходимо вырыть котлован такой глубины, на которую будет закладываться фундамент и заложить в него новый грунт. Также не стоит забывать о таких вещах, как мусор, высокая и ненужная трава. Их лучше убрать заранее, чтобы они не мешали процессу строительства.

Разметка:

Используя колышки и веревку, необходимо разметить на строительном участке размеры ленточного фундамента. Следует учитывать, что от ровности разметки зависит ровность основания. Принцип работы следующий: колышками отмечают внутренние и внешние углы, а затем между ними натягивают веревку. В итоге должен получиться своеобразный макет будущей основы дома.

Земляные работы:

На этом этапе необходимо прорыть своими руками траншею по нанесенной разметке. Стенки траншеи должны быть ровными. Фундамент, залитый в кривую траншею, повторит ее контуры. Выравнивать его потом очень сложно.

Песчаная или щебеночная подушка:

Для организации подушки на дно траншеи нужно насыпать 10−15 см крупно- или среднезернистого песка. На него укладывается такой же толщины слой щебня. Смысл подушки в том, чтобы установить фундамент на непучинистый грунт.

Опалубка:

Она бывает промышленная и самодельная. В первом варианте для изготовления используется пластик, оцинкованная или нержавеющая сталь. При изготовлении опалубки своими руками используются доски 25−30 мм толщиной. Также потребуются гвозди и молоток. Желательно обработать доски рубанком с той стороны, которой они будут соприкасаться с цементом. Затем их нужно опустить на дно траншеи и отцентровать. Доски должны прилегать друг к другу очень плотно. Также их необходимо скрепить снаружи опалубки с помощью вертикально расположенных деревянных реек.

Армирование:

Армирование делают с целью укрепления фундамента. В качестве материала используют стальную арматуру 10−12 мм толщиной. Из нее своими руками изготавливают арматурный каркас, который выглядит как 2 и более горизонтально расположенных параллельных арматурных пояса. Пояса скрепляются при помощи вертикальных арматурных стоек на расстоянии друг от друга 30−40 см. Вся конструкция крепится с арматурными перемычками с помощью специальной проволоки или сварки. Готовый каркас опускают в опалубку. Следует учесть, что расстояния от края опалубки до ближайшего прута должно составлять 5 см или больше.

Заливка бетона:

Перед заливкой бетона необходимо сильно намочить водой деревянную опалубку. Это нужно для того, чтобы древесина не впитала влагу залитого раствора. После этого можно заливать бетон. Вниз кладут слой гидроизоляции. Для заливки можно использовать бетонный или цементный раствор. Если ленточный фундамент будет без армирования, тогда в раствор нужно добавить гравий или щебень.

Гидроизоляция:

После высыхания бетона убирают опалубку. С боков фундамента необходимо проложить слой гидроизоляции. Можно просто промазать бетон смолой или другим жидким материалом. Сверху фундамент застилают рубероидом или толем.

Обратная засыпка:

В заключение необходимо выполнить обратную засыпку фундамента. Для этого используют снятый грунт или другой, обладающий меньшей пучинистостью.

Широкое применение мелкозаглубленного ленточного фундамента можно объяснить не только экономичностью. Его вполне можно уложить своими руками, не прибегая к услугам строительной бригады и не заказывая специальную технику. Главное, при возведении фундамента — следовать технологии. Тогда возведенный на нем дом будет служить очень долго.

Расчет

Перед тем как заняться закладкой фундамента, необходимо выполнить проектирование и сделать точные расчеты. Сложность проведения расчетов для мелкозаглубленного ленточного основания заключается в определении гидрогеологических характеристик почвы на участке. Такие исследования являются обязательными, так как от них будет зависеть не только глубина заложения фундамента, но и определится высота и ширина плит.

Кроме этого, чтоб сделать правильные расчеты, необходимо знать основные показатели.

Материал, из которого планируется строительство здания. Ленточный фундамент подходит как для дома из газобетона, так и для построек из пеноблоков или бруса, но будет отличаться своим устройством. Это обусловлено разным весом конструкции и ее нагрузкой на основание.
Размеры и площадь подошвы. Будущая основа должна полностью соответствовать размерам гидроизоляционного материала.
Площадь наружной и боковой поверхности.
Размеры диаметра продольной арматуры.
Марка и объем бетонного раствора. Масса бетона будет зависеть от средней плотности раствора.

Для того чтобы рассчитать глубину закладки, нужно в первую очередь определить несущую способность почвы на строительном участке и параметры подошвы ленты, которая может быть монолитной или состоять из блоков. Затем следует просчитать общую нагрузку на фундамент, учитывая вес потолочных перекрытий, дверных конструкций и отделочного материала.

Технология строительства конструкции своими руками

Мелкозаглубленный или глубокозаглубленный фундамент ленточного типа укладывается с применением спецтехники быстро, не требуя больших затрат времени и физической силы. Но эксплуатация профессионального оборудования доступна при найме бригады, а если оплачивать труд других людей нерентабельно, работа проводится самостоятельно по описанной далее схеме.

Подготовка территории, траншеи

Расчистка територии, разметка и рытье траншеи

Территория очищается от мусора, крупных камней, веток. Выравнивается участок, где будет уложен свайно-ленточный фундамент своими руками и делается разметка.

Если на участке слабопучинистый грунт, делается мелкозаглубленный ростверк с подошвой, расположенной ниже нулевой отметки на 30-40 см. Траншея делается глубже на 10-15 см, необходимые для укладки песчаной подушки.

Подготовка скважин

Скважины гидроизолируются и армируются

Для установки свай подготавливаются скважины буром с диаметром 15 см. Отверстия располагаются в углах основания и по линии ростверка каждые 1,5 м. Скважины для буронабивных опор углубляются в грунт на 60 см.

На дно скважины укладывается песчаная подушка. Она заливается водой и утрамбовывается. В скважины погружаются сшитые из рубероида леской трубки, служащие в качестве гидроизоляции и опалубки.

Устанавливаются стержни арматуры диаметром 10-12 мм.

Прутки связываются в одну конструкцию для армирования сваи

Изготовление и установка опалубки

Для изготовления опалубки в индивидуальном строительстве используется обрезная доска. Это экономичный и практичный вариант, но бетон после заливки и застывания не всегда имеет ровную поверхность. Чтобы этого достичь, используется фанера. Она делает строительство дома затратным, поскольку толщина плиты должна быть более 15 мм.

Опалубка при низком ростверке ни чем не отличается под обычную ленту

Доски опалубки обматываются пленкой для предотвращения порчи и возможности их дальнейшего использования. Для повышения прочности конструкция укрепляется подкосами и стяжками.

Укладка гидроизоляции и теплоизоляции

Пенополистирол укладывается вдоль стенок и на дно траншеи. Материал выполняет теплоизоляционные и гидроизоляционные функции, продлевая срок службы фундамента и защищая его от воздействий влаги.

Армирование основания

Прочность и долговечность фундамента зависит от качества арматуры и арматурного каркаса. Для дома из газобетона, к примеру, применяется формула: 0,1% от площади поперечного сечения основания приходится на арматуру. Трудности с расчетами возникают практически у всех. Не стоит рисковать прочностью дома, профессиональные монтажники помогут определиться с количеством материалом.

Арматура диаметром 10-12 мм связывается в пояса и располагается в верхней и нижней част основания. Они скрепляются вертикальными поперечными стержнями с меньшим диаметром: 6-8 мм до образования каркаса.

Полученные каркасы соединяются проволокой для создания единой конструкции.

Связывание каркаса сваи и ленточного основанияАрмирование угла

Завершение строительства фундамента: заливка бетона

Для создания монолитного, крепкого фундамента, раствор бетона вливается за один подход. Материал должен доставляться к месту работы за короткий промежуток времени, чтобы нанесенный слой не успел схватиться и застыть. Для основания используется тяжелый бетон марки М400 и выше.

После заливки бетон утрамбовывается глубинным вибратором для удаления пузырьков воздуха. Если под рукой нет специального оборудования, в нескольких местах фундамент протыкается арматурой и выравнивается. После завершения заливки бетон накрывается пленкой для защиты от осадков и испарения влаги.

Выдерживается основание до застывания бетона 28-35 дней. После этого опалубка своими руками демонтируется, и продолжаются строительные работы.

В том, как сделать свайно-ленточный фундамент, нет секретов. Технология укладки основания проста и понятна даже не профессионалу. Но при возникновении трудностей не стоит рисковать будущим жильем в целях экономии денег – помощь специалистов поможет предотвратить печальные последствия.

Неравномерные усадки фундамента на пучинистом грунте

Усадка возможна и неизбежна даже на плотном скалистом грунте, не говоря о пучинистых слоях. Распространенные деформационные явления от усадки грунта:

Изгибание фундамента внутрь или наружу: чаще всего вызвано неравномерностью усадки. Изгибание вверх опаснее, так как отражается на прочности стропильной системы и кровли,
Боковые сдвиги: если одна часть ленты просела, а другая – поднялась, то возможно движение объекта в сторону. Зона посередине этого отрезка – наиболее опасная,
Наклон здания может произойти, если объект высокий, а фундамент – незаглубленный или мелкозаглубленный,
Дом перекосился: это последствия неравномерных усадок локальных участков основания,
Горизонтальный сдвиг: смещение локальных участков у фундамента во время вспучивания грунта.

Для минимизации или полного нивелирования возможных усадок и последствий на пучинистых участках желательно использовать легкие стройматериалы: ячеистые бетоны, дерево, полый кирпич, керамзитоблоки.

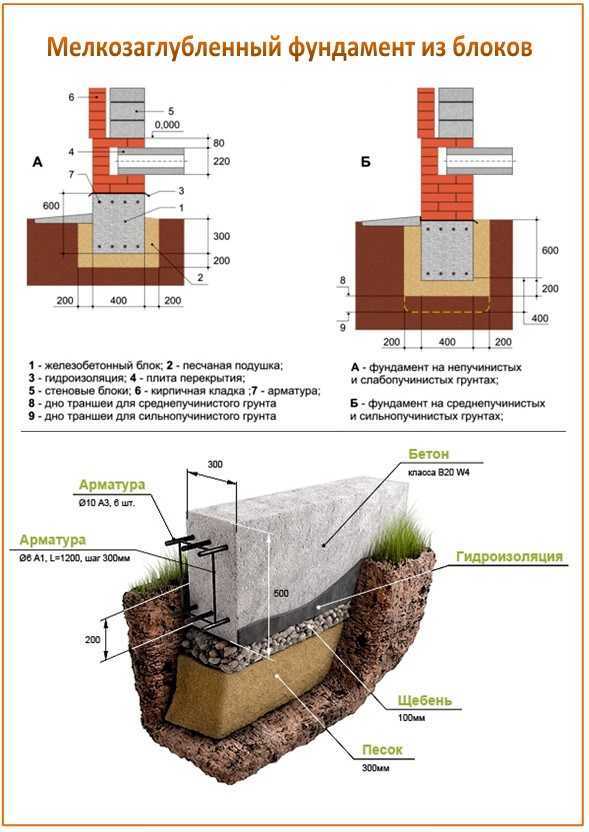

Схема заложения МЗЛФ для дома из пеноблоков

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

вычислить ширину фундамента, сечение арматуры;
выполнить чертёж армирования;
почистить от мусора и спланировать участок;
вырыть траншеи;
уложить дренажный слой;
устроить подбетонку или постелить рубероид;
выполнить монтаж опалубки;
уложить и скрепить арматуру;
вставить отрезки труб для коммуникаций и вентиляции;
выполнить бетонирование ленты;
обеспечить уход за бетоном в процессе его схватывания;
снять опалубку с ленты;
выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.

При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Заключение

Если застраиваемый участок состоит из рыхлого грунта, богатого влагой, то пучение земельных массивов в зимний период может постепенно разрушать постройку. Для предотвращения негативного влияния влагоемкой почвы возводят специальные типы фундамента, к которым относится мелкозаглубленный ленточный каркас.

Размеры и технологические особенности МЗЛФ применяются с учетом структуры почвенного покрова, а также ее несущей способности относительно веса постройки.

Армированная коробка, подложка из крупного песка и другие компенсационные мероприятия защищают фундамент от разрушения при промерзании земли. Соблюдение технологии возведения ленточного цоколя способствует долгому сроку службы всего сооружения.
