Сушка печи и эксплуатация после кладки
Крайне важно правильно высушить конструкцию, иначе на поверхности печи будут образовываться трещины. После кладки в растворе остается большое количество влаги, поэтому сушка является необходимостью
В течение первых суток после окончания кладки категорически запрещается пользоваться топкой.
Затем в течение недели нужно начинать постепенно подвергать топку нагрузкам, для которых она предназначается. Два раза в день сжигайте малое количество дров и щепы (на протяжении 1-1,5 часов). Постепенно увеличивайте количество топлива по мере высыхания изделия. Чтобы водяные пары полностью удалялись, открывайте двери и заслонки в процессе розжига. Будьте внимательны! Если в помещении повышенная влажность или низкая температура, это может увеличить время процесса высыхания.
Что это такое
Мертель шамотный относится к категории строительных растворов специального назначения, используемых в печном деле. Состав отличается высокими огнеупорными свойствами, лучше переносит повышение температуры и контакт с открытым огнем, чем цементно-песчаные растворы. Он включает в себя всего 2 основных ингредиента – шамотный порошок и белую глину (каолин), смешанные в определенной пропорции. Оттенок сухой смеси коричневый, с долей серых включений, размер фракций не превышает 20 мм.
Основное назначение этого продукта — создание кладки с применением огнеупорного шамотного кирпича. Его структура аналогична той, которой обладает сама смесь. Это позволяет добиться повышенной адгезии, исключает растрескивание и деформацию кладки. Отличительной особенностью шамотного мертеля является процесс его твердения — он не застывает, а спекается с кирпичом после термического воздействия. Фасуется состав в упаковки разного объема, в быту наиболее востребованы варианты от 25 и 50 кг до 1,2 т.
Основные характеристики шамотного мертеля таковы:
- термостойкость – 1700-2000 градусов по Цельсию;
- усадка при прокаливании – 1,3-3%;
- влажность – до 4,3%;
- расход на 1 м3 кладки — 100 кг.
Огнеупорные шамотные мертели отличаются удобством применения. Растворы из них готовятся на водной основе, определяя их пропорции исходя из заданных условий кладки, требований к ее усадке и прочности.
Материал полностью безопасен для экологии, при нагревании не токсичен.
Полезные советы
Опытные строители экспериментируют с шамотным мертелем. Они добавляют в него различные компоненты, таким образом, добавляя исходному материалу дополнительные полезные свойства. Представим несколько наиболее распространенных и проверенных способов улучшения мертеля.
- Чтобы увеличить прочность раствора, можно добавить глиноземистый цемент в соотношении 9:1. Особенность полученного состава заключается в том, что использовать его необходимо крайне быстро, так как уже в течение первых 35-40 минут он начнет твердеть и потеряет вязкость. Просроченный раствор лучше утилизировать и приготовить новый. Конструкцию из такого материала будет сложнее ремонтировать.
- Еще один способ повысить прочностные характеристики конечного изделия – добавление синей кембрийской глины. Состав готовится в соотношении: 1 часть глины, 1 часть мертеля, 4 части шамотного песка. Значительное преимущество такого раствора перед предыдущим заключается в неограниченном сроке эксплуатации.
- Замещение мертеля глиной. Весьма распространенный способ приготовления раствора для кладкипечи. Шамотная глина является альтернативой мертелю. В сочетании с кембрийской глиной шамотная дает привлекательные эксплуатационные характеристики.
Только вам решать, пользоваться ли этими советами. Однако если вы новичок, лучше воспользуйтесь стандартными решениями, которые предусмотрены производителем шамотного мертеля.
Общие рекомендации по работе с шамотным мертелем
Качественная и прочная кладка топки получается исключительно при соблюдении всех правил. Раствор из шамотного мертеля нельзя использовать при работе с щелевыми и силикатными кирпичами. Он подходит исключительно для работы с огнеупорными конструктивными материалами, в том числе и бывшими в употреблении. Если кирпич применялся ранее, его тщательно очищают от старого кладочного раствора, чтобы не оставалось налета и сажи. И новый, и б/у конструктивный материал перед началом кладки смачивают водой. Сухие кирпичи быстро впитывают влагу из раствора, что приводит к снижению вяжущей способности смеси.
Основные варианты смесей для кладки камина
Необходимо понимать, что процесс строительства подразумевает три основные этапы:
- подготовка фундамента:
- кладку основного массива;
- внешнюю отделку.
Соответствующему этапу понадобится разная смесь, хотя можно использовать и универсальные варианты.
Для заливки фундамента нужен бетонный раствор: на одну часть цемента берется три части песка и разбавляется водой до состояния похожего на мокрую землю. Можно добавить мелкофракционный щебень.
Такой раствор не продается в готовом виде, его нужно готовить непосредственно перед заливкой основания. Схватывание раствора начнется через полчаса, а окончательное затвердевание спустя сутки. Далее, можно приступать непосредственно к кладке кирпича или камня.
Для этого процесса необходима огнеупорная кладочная смесь, которая в своем составе будет содержать шамот – особый вид жаропрочной глины. Ее можно купить в готовом виде и разбавить водой до нужной консистенции, можно изготовить самостоятельно, что сэкономит деньги, но потребует большего времени и ответственности.
Приготовление раствора для оштукатуривания может быть осуществлено с использованием извести. Такой вариант распространен довольно широко. Компоненты:
- известь;
- вода;
- гипс или цемент.
Известь нужно тщательно просеять, чтобы не было камней и больших уплотнений, поскольку такие включения не смогут до конца раствориться, а при высыхании «стрелять», что негативно отразится на конечном результате.
Цемент или гипс добавляются с целью сделать штукатурку более прочной, но можно обойтись и без них. Сначала следует смешать сухие компоненты, затем небольшими порциями добавлять воду. Известь начнет гаситься растворяясь.
Консистенция должна быть как густая сметана, если получается жидкий раствор, следует добавить сухого компонента. В процессе приготовления необходимо тщательно перемешивать ингредиенты, чтобы не начался процесс затвердевания. По готовности можно начинать штукатурить.
Особенности огнеупорной кладки
Технология печной кладки несколько отличается от возведения кирпичных стен. Сначала выполняется разметка углов и горизонталей. Прежде чем укладывать огнеупорный кирпич на мертельный раствор, выполняется его раскладка, подгонка и притирка «насухо». Это делается для того, чтобы была возможность соблюдения размеров швов и зазоров. Измерить их величину можно специальным инструментом – щупом. После выполнения сухой укладки, кирпичи разбирают, запоминая место расположения каждого из них.
Монтаж производится, начиная с углов по общим правилам кирпичной кладки. Необходимо соблюдать горизонтальность и вертикальность поверхностей, пользуясь строительным уровнем и отвесом. Каждый кирпич пред укладкой окунают в воду, а раствор необходимо распределять таким образом, чтобы он полностью заполнял выемки и сглаживал все неровности.
Швы нужно стараться делать тонкими и равномерными. При использовании расшивки нельзя ее утапливать в раствор слишком глубоко, чтобы не нарушить целостность стыка. Вертикальные швы не должны совпадать, чтобы нагрузка на нижние ряды распределялась равномерно. Тем самым обеспечивается лучшая прочность всей конструкции.
Следует учитывать тот момент, что будет выше температура в печи, тем тоньше должны быть швы между кирпичами. И главное условие при подборе материалов – свойства шамотного мертеля должны быть максимально приближены к характеристикам используемого кирпича.
По окончании возведения печи или камина, в его стенках остается еще довольно много влаги. Поэтому первый розжиг рекомендуется производить не ранее, чем через сутки на непродолжительное время. Затем, в течение недели, печку надо протапливать ненадолго один-два раза в сутки. Нельзя использовать серьезное топливо, достаточно сжечь небольшое количество щепок или сухих веток.
Интенсивность протапливания следует увеличивать постепенно, все дверцы при этом держать открытыми. Так водяные пары от высыхания мертеля и кирпичей будут уходить равномерно и постепенно.
Как с ним работать?
Применение шамотного мертеля МШ-39
Из порошка, как правило, создается раствор для кладки огнеупорных кирпичей. Для этого применяется вода (если требуется получить состав, твердеющий при нагревании) или жидкое стекло и иные вещества (если необходимо добиться повышения прочности при высыхании на воздухе).
Бережно доставим «Мертели шамотные МШ-39»в ваш город
Расчет стоимости
А ТАКЖЕ:
Порошок МШ-39 редко применяется в бытовых целях, так как для этого существуют более дешевые марки мертеля. Данное огнестойкое вещество получило наибольшее распространение в промышленной сфере. Огнеупорный алюмосиликатный мертель МШ-39 используется:
- для возведения мартеновских и других аналогичных печей;
- изоляции трубопроводов с высокотемпературными газами и расплавами;
- обмуровки любых нагревающихся производственных агрегатов и узлов.

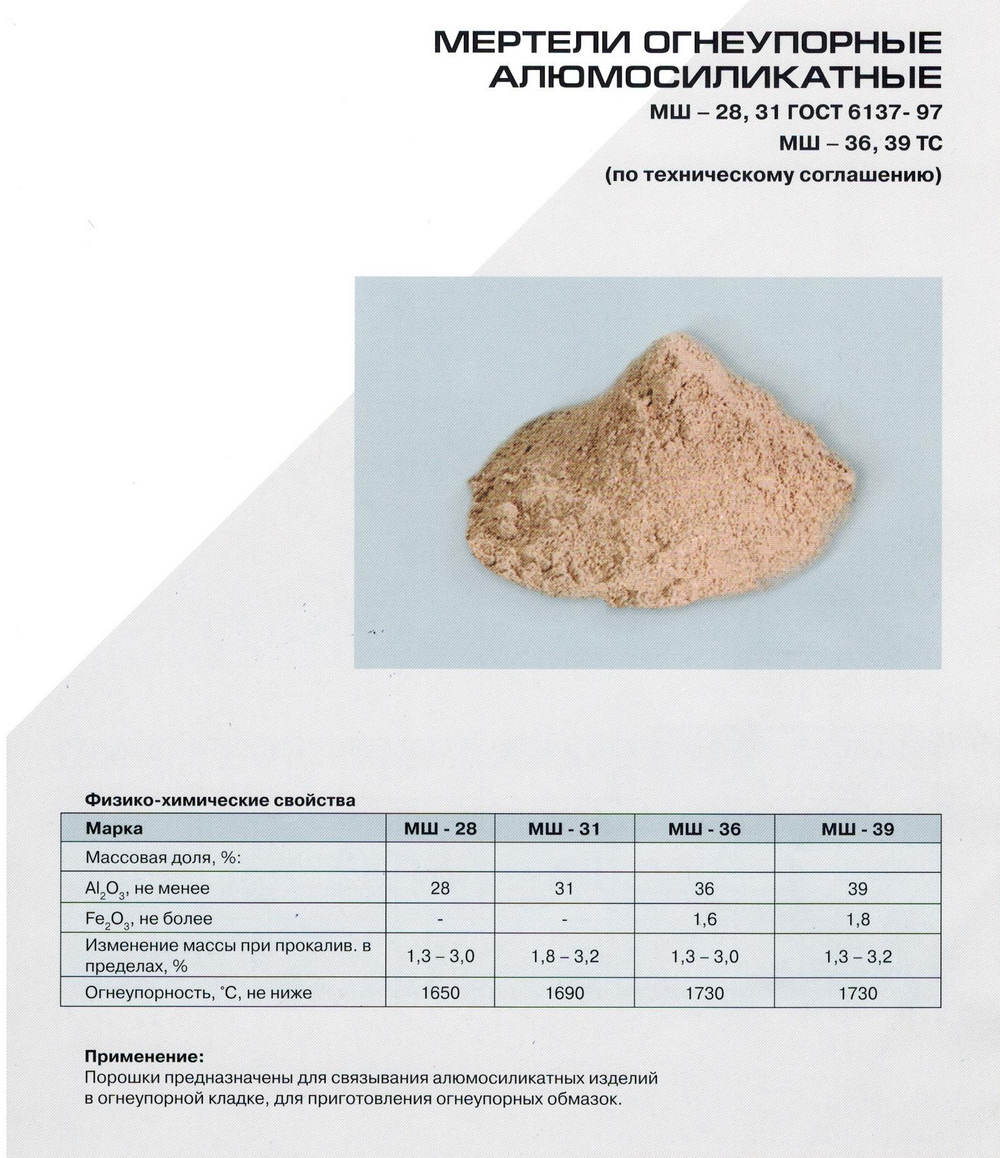

| Наименование | Мертель МШ-28 | Мертель МШ-31 | Мертель МШ-36 | Мертель МШ-39 |
| Массовая доля мертеля, %: | ||||
| Аl 2О 3 | не менее 28 | не менее 31 | не менее 36 | не менее 39 |
| Fе 2О3 | — | — | ≤ 2,5 | ≤ 2,5 |
| Карбонат натрия Nа 2СО3 | 0,12 — 0,18, % | |||
| Лигносульфонаты (ЛСТ) | 0,07 — 0,13, % | |||
| Прокаливание (изменение массы), % | от 1,3 до 5, % | |||
| Огнеупорность,°С | 1650,°С | не менее1690,°С | не менее1730,°С | не менее1730,°С |
| Влажность, % | не более 5, % | |||
| Зерновой состав (фракция) проход через сетку: № 2 | 100 не менее | — | — | — |
| № 1 | — | 100 не менее | ||
| №05 | 60 — 94 | 95 не менее | ||
| №009 | — | 60 — 90 |
Вещество часто оказывается незаменимым в сталелитейных, плавильных, крекинговых, нефтеперерабатывающих, пиролизных цехах. Огнеупорный алюмосиликатный мертель МШ-39 показывает хорошие результаты при использовании в условиях постоянных температурных перепадов. Вещество, подвергаясь постоянному обжигу, расплавляется и превращает кладку в монолит. Такой «панцирь» способен служить на протяжении нескольких десятилетий.
Проводить любые работы с мертелем рекомендуется при температуре выше +5 градусов Цельсия. Швы, создаваемые при кладке, должны быть тонкими (не более 3 миллиметров при использовании крупнозернистого порошка).
Сколько смеси нужно для кладки
Огнеупорные растворы готовятся посредством разведения с водой, специальными жидкостями и добавками. Последние применяют в приготовлении рабочих растворов, используемых при кладке топок промышленных печей. Консистенция обязана быть сметанообразной. Растворы замешивают ручным либо механическим способом. Правильно приготовленная смесь отличается высокой податливостью и устойчивостью. Она заполняет неровности при надавливании кирпичом, но позволяет свободно перемещать материал, пока осуществляется кладка. Если неправильно замешать раствор, он лишается пластичности, быстро теряет влагу либо расслаивается еще до начала работы по кладке. Конкретный расход зависит от консистенции, но в среднем на 40 кирпичей необходимо порядка 20 кг, а на 1 куб. м.— 100 кг. Чем гуще раствор, тем большее количество смеси необходимо.
Мертель
Шамотные огнеупоры
по низкой цене!!!
Подробнее
Мертель МШ
Мертель шамотный – это тонкомолотая кладочная смесь из огнеупорной глины и шамотного порошка. Используется в виде строительного раствора для кладки и обмуровки промышленного оборудования, подвергающегося постоянному воздействию высоких температур. Шамотный мертель обеспечит жаростойким конструкциям чрезвычайную прочность, долговечность, экологическую безопасность.
занимается реализацией высокотехнологичного и незаменимого стройматериала – мертель МШ.
Мертель МШ является идеальным связующим компонентом при работе с шамотными глинами и огнеупорным кирпичом. Мертель МШ-28 позволяет сделать возводимые инжиниринговые и архитектурные конструкции более прочными, долговечными, способными выдерживать динамичные нагрузки и повышение температурного режима в целом до 1730°C. Данный температурный показатель считается критичным для многих стройматериалов, однако это не имеет отношение к реализуемому нами мертелю МШ. Уникальные технические характеристики и свойства определили выбор такого стройматериала как МШ 28, для выполнения ряда производственных задач.
| Тип мертеля | Марка | Характеристика |
| Полукислый | МП 18 | Мертель полукислый с массовой долей АI2O3не менее 18% |
| Шамотный | МШ 39 | Мертель шамотный с массовой долей АI2O3не менее 39% |
| МШ 36 | Мертель шамотный с массовой долей АI2O3не менее 36% | |
| МШ 31 | Мертель шамотный с массовой долей АI2O3не менее 31% | |
| МШ 28 | Мертель шамотный с массовой долей АI2O3не менее 28% | |
| Муллитовый | ММЛ 62 | Мертель муллитовый с массовой долей АI2O3 не менее 62% |
| Муллитокорундовый | ММК 85 | Мертель муллитокорундовый с массовой долей АI2O3не менее 85% |
| ММК 77 | Мертель муллитокорундовый с массовой долей АI2O3не менее 77% | |
| ММК 72 | Мертель муллитокорундовый с массовой долей АI2O3не менее 72% |
Что представляет собой мертель МШ – это тонкоизмельченная смесь, отличающаяся повышенной огнеупорностью, применяемая для возведения огнеупорных кладок, а также:
- для ремонта, кладки, облицовки каминов, печей;
- для кладки, ремонта участков таких конструкций как барбекю, печи для отпуска и закалки металлических изделий, обжиговые печи;
- для кладки, ремонта участков таких конструкций как топочные камеры зерносушилок, сушильные печи, хлебопекарские печи.
Раствор, приготовленный на основе МШ-28, удобен и несложен в применении. Данный стройматериал рекомендован для работы с такими поверхностями, как: огнеупорный кирпич, камень, бетон. А так же в наличии огнеупорный мертель.
| Намыеиояаннепоказателя | Норма для марки | ||||||||
| МП 18 | МШ 39 | МШ 36 | МШ 31 | МШ 28 | ММЛ 62 | ММК 85 | ММК 77 | ММК 72 | |
| Массовая доля, %:
оксида алюминия (AL2O3). не менее |
18 | 39 | 36 | 31 | 28 | 62 | 85 | 77 | 72 |
| оксида железа (Fc203), не более | — | 1.8 | 1.6 | — | — | 1.5 | 0.9 | 1.6 | 1,5 |
| углекислого натрия (Na2CO3), в пределах | 0,12-0,18 | — | 0,12-0,18 | ||||||
| лигносульфонатов (ЛCT). в пределах | 0,07-0,13 | — | 0,07-0,13 | ||||||
| Изменение массы при прокаливании, в пределах. 58 | 1,3-3,0 | 1,3-3,2 | 1,3-3,0 | 1,8-3,2 | 1,3-3,0 | 1,5—3,0 | 1,2-1,9 | 1,6-3,0 | |
| Огнеупорность. С. не ниже | 1610 | 1730 | 1730 | 1690 | 1650 | 1790 | — | — | — |
| Массовая доля влаги, %. не более | 6 | 5 | 5 | 5 | 5 | 5 | 2 | 3 | 5 |
| Зерновой состав, %. при проходе через сетку №: | |||||||||
| 2, не менее | 100 | — | — | — | 100 | — | — | — | — |
| 1, не менее | — | 100 | 100 | 100 | — | — | — | — | — |
| 0.5 в пределах | 60-94 | — | — | — | 60-94 | — | — | — | — |
| не менее | — | 95 | 95 | 95 | — | 100 | 100 | 100 | 100 |
| 009. в пределах | — | 60-85 | 60-90 | 60-85 | — | — | — | — | 60-85 |
| не менее | — | — | — | — | — | 70 | 70 | 70 | — |
Одним из основных направлений нашей деятельности является шамотный огнеупорный кирпич и огнеупорные смеси.
У нас есть всегда в наличии: Кирпич шамотный ША, ШБ, кирпич легковесный ШЛ, МЛЛ, МЛТ, кирпич ультралегковесный ШЛ, ШТЛ, МКРЛ, мертель МШ28, МШ32, МШ36, МШ39, глина огнеупорная ПГА, ПГБ, порошок шамота молотый ПШБМ Рулонные материалы МКРВ200, МКРР130, Асбест хризотиловый А6К30, Шнур асбестовый ШАОН, ШАК, картон асбестовый КАОН 1,КАОН 3, кирпич пенодиатомитовый КПД, крошка диатомитовая, ткань асбестовая АТ, жидкое стекло, кирпич муллитокорундовый МКС, мертель муллитовый ММЛ, мертель муллитокорундовый ММК, перлитовый песок.
Мертель огнеупорные растворы
Мертель — измельченная смесь огнеупорных отощающих и связующих материалов, которые, после затворения их водой, служат огнеупорными растворами.
Мертели, растворы и защитные обмазки служат вспомогательными материалами, но имеют важное, а иногда и решающее значение в повышении износоустойчивости огнеупорной кладки в целом. Огнеупорные растворы используются при выполнении кладки огнеупорных конструкций тепловых установок для связывания отдельных ее элементов (например, кирпичей или блоков). По своему химико-минералогическому составу мертели должны соответствовать связываемым огнеупорным материалам
По своему химико-минералогическому составу мертели должны соответствовать связываемым огнеупорным материалам
Огнеупорные растворы используются при выполнении кладки огнеупорных конструкций тепловых установок для связывания отдельных ее элементов (например, кирпичей или блоков). По своему химико-минералогическому составу мертели должны соответствовать связываемым огнеупорным материалам.
Растворы должны быть достаточно огнеупорными, хорошо заполнять выемки, сглаживать неровности на кирпичах, медленно отдавать последним влагу, создавать тонкие швы, после обжига иметь небольшую пористость, газопроницаемость, быть прочными, хорошо спекающимися с кирпичами в процессе службы. Для обеспечения долговечности огнеупорной кладки в целом объемные изменения раствора и кирпича в эксплуатации должны быть одинаковыми. Качественный раствор должен образовывать шов, незначительно отличающийся по прочности от самой кладки. При сушке кладки в процессе испарения воды из раствора происходит усадка материала шва. При чрезмерной воздушной усадке в высыхающем растворе образуются трещины, в связи с чем снижается его связь с элементами кладки. Это обстоятельство следует учитывать при проектировании составов мертелей и растворов. Усадочные компоненты (глины) вводят в них в возможно меньших количествах, но достаточных для обеспечения пластичности и хорошей спекаемости растворов.
В процессе работы кладки при высоких температурах в ней появляется дополнительная усадка (или рост). Усадка растворов несколько превышает дополнительную усадку изделий. Возникающие при этом напряжения на границе изделие — раствор могут компенсироваться пластической деформацией в растворе вследствие образования в нем жидкой фазы. При этом усадка раствора не должна превышать определенные пределы, установленные практикой.
Растворы обычно состоят из четырех компонентов: основной инертной массы (отощителя) в виде тонкозернистого порошка, пластичного компонента (связущего), различных добавок, регулирующих свойства раствора, и воды.
Иногда кладку выполняют насухо, т. е. засыпают остающиеся после притирки изделий тонкие швы мертелем — порошком того же состава, что и изделия (рис. 22). Изготовляют порошки на зя — водах огнеупорных изделий.
Вид раствора определяется типом изделий, для кладки которых он применяется. По этому признаку обычно и классифицируют растворы: шамотные, динасовые, для углеродистых блоков и т. д.
Каждая из этих групп содержит свои особые классификационные признаки. Они обычно характеризуют не раствор, а его твердую субстанцию— порошок, состоящий из инертных и вяжущих веществ — мертель.
Алюмосиликатные и динасовые растворы обычно содержат соответственно 15—20 и 5—11% связующей глины. Для повышения пластичности в них вводят от 0,08 до 0,18% кальцинированной соды, а для уменьшения количества воды, необходимой для затворения, от 0,07 до 0,15% сульфитно-спиртовой барды.
В зависимости от сырьевого и химического состава ди — насового мертеля установлены следующие его марки (ГОСТ 5338—60):
МД1—для печей с рабочими температурами более 1500°С,
МД2 — то же, менее 1500°С.«
Рис. 22. Тепловая изоляция свода печи
1— шамотный легковес, 2— динасовая крошка, 3— динас
Зерновой состав мертелей должен соответствовать следующим требованиям:
Для алюмосиликатных мертелей в зависимости от сырьевого, химического и зернового состава, а также от огнеупорности (по ГОСТ 6137—61) устанавливаются следующие марки:
BTl, ВТ2 — высокоглиноземистые мертели тонкого помола, ШТ1, 11ΙΤ2 — шамотные мертели тонкого помола, ПТ1 —полукислые мертели тонкого помола, LLIK1, ШК.2, ШКЗ — шамотные мертели крупного помола, ПЮ, ПК2 — полукислые мертели крупного помола.
Воздушнотвердеющие глинистые и безглинистые растворы содержат добавки, повышающие прочность швов до момента спекания. В этом случае в мертели вводят до 15% жидкого стекла, для связывания щелочи которого добавляют 10% боксита, гидрата глинозема или технического глинозема.
Зерновой состав алюмосиликатных мертелей приведен в табл.24.
Особенности кладки
Готовый раствор можно класть только на поверхность, предварительно освобожденную от следов старых кладочных смесей, других загрязнений, следов выпадения известкового налета. Недопустимо применять такие составы в сочетании с кирпичом пустотного типа, силикатными строительными блоками. Кирпич перед укладкой шамотного мертеля тщательно увлажняют.
Порядок кладки имеет следующие особенности:
Топка формируется по рядам, согласно заранее подготовленной схеме. Предварительно стоит выполнить тестовую укладку без раствора. Начинают работы всегда от угла. Обязательно используется мастерок, расшивка. Заполнение швов должно происходить по всей глубине, без образования пустот. Выбор их толщины зависит от температуры горения. Чем она выше, тем тоньше должен быть шов. Выступающие на поверхности излишки раствора сразу же удаляют. Если этого не сделать, отчистить поверхность в дальнейшем будет достаточно сложно. Затирка выполняется при помощи влажной ветоши или мочальной кисти
Важно, чтобы все внутренние части каналов, топливников, других элементов были максимально гладкими. Рекомендуем: Как шпаклевать внутренние и наружные углы стен
Рекомендуем: Как шпаклевать внутренние и наружные углы стен
По завершении кладочных и затирочных работ шамотный кирпич на растворе из мертеля оставляют для просушивания в естественных условиях.
Порядок выполняемых работ
Кладка топки ведется по рядам, в полном соответствии с порядовой схемой, с использованием расшивки и мастерка. Кладочные швы заполняют по всей глубине. Весь выступающий раствор удаляют моментально. Если он застынет, избавиться от него будет затруднительно.Поверхность затирают мокрой ветошью либо мочальной кистью. Топливники, дымовая труба, каналы изнутри должны быть максимально гладкими. Швы затвердевают путем образования керамической высокопрочной связки. Главное, чтобы просушка была выполнена правильно. Иначе на поверхности каминов либо печей могут образоваться трещины.
Правила приготовления и нанесения готовых смесей
Преимуществом покупных составов является простота замешивания раствора. Для возможности его приготовления потребуется емкость соответствующего объема и в обязательном порядке – миксер или электродрель с насадкой. Дело в том, что ручное приготовление раствора связано с приложением определенных физических усилий, а для облегчения работы в него часто добавляют больше воды, чем следует. В результате, происходит потеря качества готовой смеси.
Приготовление раствора сводится к засыпанию сухой смеси в теплую воду и перемешиванию массы до окончательного растворения комочков. По консистенции он должен быть похож на густую сметану. Раствор оставляют на часовую выдержку, после чего еще раз хорошенько вымешивают.
Сухие смеси для кладки каминов и печей обладают водоудерживающей способностью, благодаря чему кирпичи не нуждаются в предварительном смачивании. Во-первых, это экономит время, а во-вторых, существенно сокращает период, необходимый для просушки кладки. Хорошая эластичность раствора, полученная за счет пластифицирующих добавок, отражается на возможности выполнения тонких швов (2-4мм) и, как результат:
- на экономном расходовании сыпучего материала;
- на привлекательном внешнем виде печных и каминных стенок;
- на отсутствии трещин, нередко появляющихся в толстом кладочном слое.
С жаростойкими составами следует работать при температуре окружающего воздуха не ниже +10 и не выше +35 градусов. Раствор допускается наносить слоем 10-12мм. Интересно, что швы из шамотной глиняной смеси в процессе эксплуатации печи приобретают дополнительную прочность под воздействием жара.

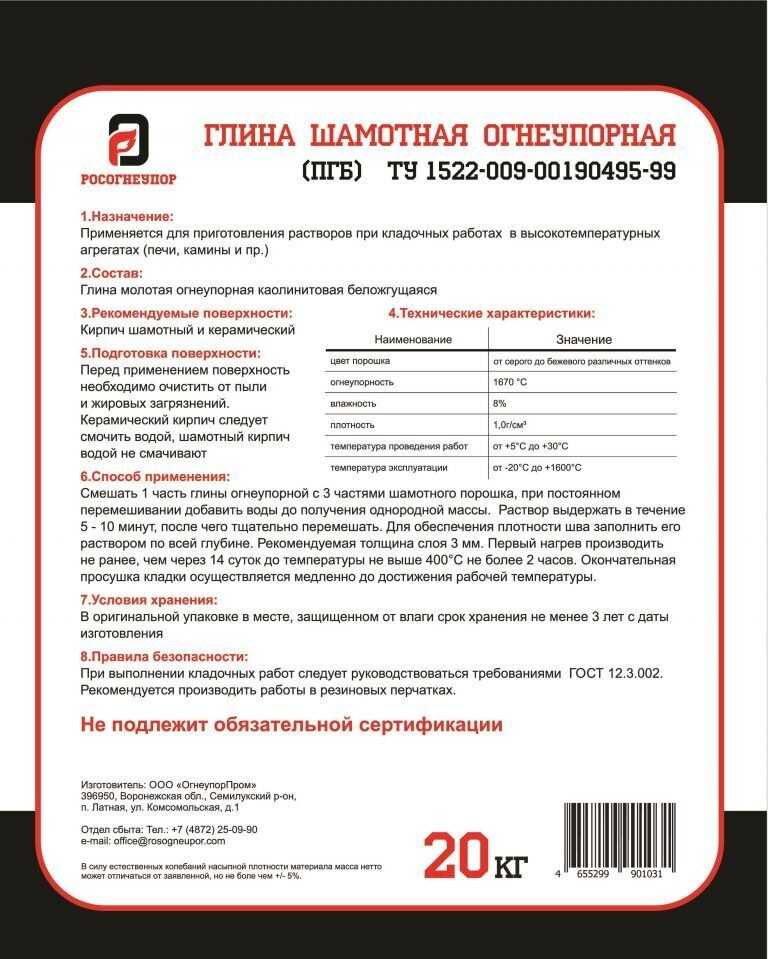

Приготовление состава для укладки шамотного кирпича
Огнеупорная кладочная смесь приготовленная на основе шамота переносит довольно высокие температуры. Здесь вы без проблем при топке можете применять и уголь, при этом не беспокоится о кладке. К приготовлению следует отнестись наиболее внимательно и ответственно, так как при неправильном расчете компонентов или нарушении последовательности изготовления, может получиться не совсем подходящая смесь для укладки.
- Шамотную глину кладем в ведро и заливается водой так, чтобы ее не было видно и оставляется настаиваться примерно на 12-72 часа. Время от времени потребуется перемешивать замоченную смесь.
- Потом эту глину потребуется протереть сквозь решето. Лучше всего, когда ячейка не превышает 3Х3 мм. С помощью этого же решета необходимо пропустить песок и добавить к глине. Наилучшей для кладки многими специалистами считается соотношение: 2 части песка к 1 части глины. Сухой состав из глины и песка требуется смешать до однородного состояния, а уже после этого добавить воду.
Внимание: Для того чтобы состав для кладки вышел наиболее хорошим, его необходимо постоянно размешивать при добавлении воды. При этом воду следует добавлять непрерывно, но небольшой струей. Когда смесь приобретает сметанообразное состояние, прекращается доливание воды
Именно на этом шаге лучше всего насыпать в раствор соль
Когда смесь приобретает сметанообразное состояние, прекращается доливание воды. Именно на этом шаге лучше всего насыпать в раствор соль.
- На обычное ведро смеси необходимо порядка 150 грамм соли. Соль придает раствору более хорошую прочность. Затем добавляют примерно пол мастерка цемента – он придаст укрепление составу. В некоторых случаях происходит смешивание с жидким стеклом.
- Правильно изготовленный раствор будет стекать по лопате равномерным слоем, неправильный будет сильно растекаться или вовсе станет комком. Такая смесь является оптимальным выбором для заполнения пустот.
- Приблизительное количество раствора для укладки ста кирпичей – два ведра. В случае выкладывания русской печи количество необходимо увеличить примерно на двадцать процентов ввиду специфики кладки.
Применяется огнеупорная смесь для камина и печи. Кстати, чем меньше будет фракция компонентов, тем более качественный получится состав.
Варианты использования
Каолин можно использовать для кладки печи. Также применяют его в качестве штукатурки, для изготовления декоративных изделий.Это интересно: другие виды негорючих материалов для отделки.
Кроме использования в декоративных целях, глина-шамот активно применяется при укладке печей, каминов При постройке печей смотрят на маркировку, нанесенную на поверхность изделий. Обычно указывается буква «Ш». Чаще всего используется материал для кладки топки, так как стоимость его высока, поэтому для остальной части работы применять его непрактично. Укладывают его на специальную глину. Характеристики у неё те же, что и у кирпича.
Глина шамотная огнеупорная обладает уникальными фактурой и составом
Вот почему дизайнеры обратили на нее внимание и стали использовать для производства уникальных заготовок. Это могут быть керамическая посуда, оригинальные статуэтки
Для обеспечения большей пластичности добавляют различные примеси
Готовые изделия смотрятся красиво, при этом они являются абсолютно безопасными. Чаще всего в качестве добавок при производстве декоративных объектов используют шамотную крошку. Ее добавляют в пластичную глину
Для обеспечения большей пластичности добавляют различные примеси. Готовые изделия смотрятся красиво, при этом они являются абсолютно безопасными. Чаще всего в качестве добавок при производстве декоративных объектов используют шамотную крошку. Ее добавляют в пластичную глину.
Что такое мертель шамотный
Этот материал представляет собой алюмосиликатную смесь с огнеупорными свойствами, позволяющую выдерживать температуры до 1750 градусов. Точные параметры этой продукции отражены в ГОСТе под номером 6137-2015 (ранее ГОСТ 6137-97).
В основе смеси шамот в виде порошка и огнеупорная глина. После смешивания в равных пропорциях материал высушивается и измельчается. Продукция выпускается в виде порошка различной фракции:
- Тонкозернистый (от 0,24 до 1 мм). Основу такого материала составляет шамотный порошок – 80–85% и глина – 15–20%.
- Среднезернистый (от 1 до 2 мм). В этом составе 75–80% шамота и 20–25% глины.
- Крупнозернистый (от 2 мм до 2,8 мм). В такую смесь входит 70–75% порошка и 25–30% добавки.
Благодаря огнестойкости, жаростойкости и удобству использования, раствор является отличным вариантом для кладки печей и каминов и их внутренней обмазки. Особо устойчивые разновидности находят свое применение в промышленности. Удобная форма выпуска и фасовка в мешках разного объема облегчают транспортировку и хранение мертеля. Главное требование – отсутствие лишней влажности, поскольку состав может потерять свои основные качества.
Зернистость сухого состава напрямую влияет на качество и назначение раствора
Для приготовления смеси сухое вещество разводится нужным количеством воды и замешивается до необходимой консистенции. Правильное выполнение технологии – залог получения качественного результата.
Материал может быть термотвердеющим и воздушнотвердеющим. Второй вариант часто требует добавления жидкого стекла в объеме 8–10%, предварительно разведенного водой до плотности 1,36–1,40 г/см2. Эту добавку используют в ситуациях, когда применяется низкотемпературный мертель, а рабочая температура печи не превышает 1000 градусов.
Качество современных термостойких смесей не требует добавления в них жидкого стекла
Как с ним работать?

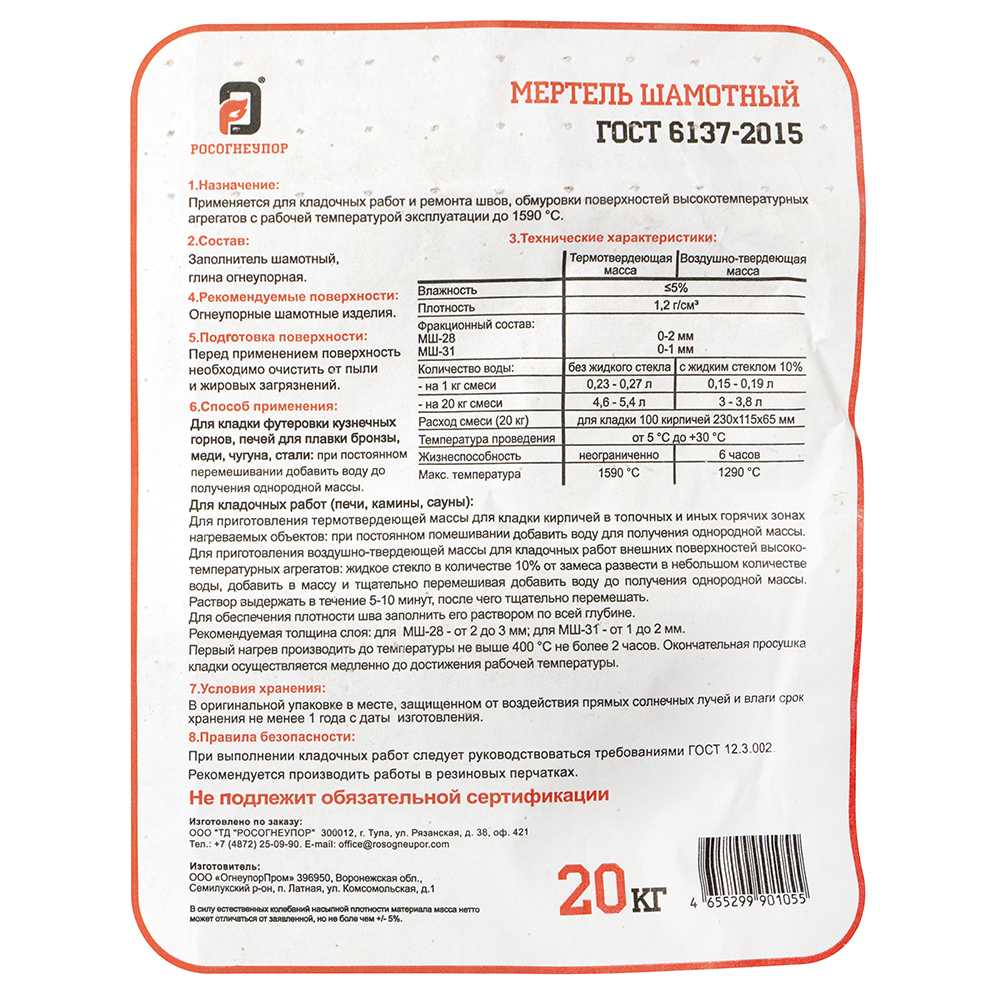

Чтобы получить максимально прочный шов, необходимо смочить мертель водой. В противном случае конструкция получится не достаточно прочной, так как кирпич заберет у состава всю влагу, в результате чего значительно уменьшается вяжущая способность. Ни в коем случае не стоит использовать мертель шамотный при кладке из щелевого или силикатного кирпича.
Допускается эксплуатация кирпича, бывшего в употреблении. Однако в этом случае необходимо полностью очистить старый материал от загрязнений (следы сажи, известковый налет и проч.).
Готовим раствор
Чтобы приготовить состав, смесь обильно смачивают водой, пока не получится консистенция густой сметаны. Затем его перемешивают специальным инструментом или вручную. Состав, выполненный качественно, устойчив и податлив одновременно. При сдавливании он должен заполнят все складки. При этом перемещение изделий по раствору также должно быть свободным, чтобы исправить неровности в случае их появления. Нельзя допустить, чтобы раствор расслаивался до окончания процесса возведения, он должен сохранять пластичность.
Составы с использованием рассматриваемой смеси бывают нескольких видов:
- густой (8,5 л на упаковку в 20 кг);
- полугустой (11,8 л);
- жидкий (13,5 л).
первые два вида применяются в том случае, если шов имеет толщину не более 2 мм. Последний используется, если толщина шва достигает 4 мм.
Порядок работы
Кладка осуществляется в соответствии с планом или проектом по рядам. Швы необходимо заполнять на всю их глубину. Выступающие остатки необходимо удалять из топки, дымохода и других частей печи. Нужно делать это сразу, пока состав еще не затвердел. В результате у вас всегда должна получаться идеально ровная поверхность. Затирайте поверхность специальной мочальной кистью. Окончательная сцепка раствора будет только после нагревания.
Расход материалов будет примерно следующим: на 30-40 шт кирпича уходит одна упаковка мертеля (20 кг). Таким образом, для изготовления печи средних размеров необходимо около 5 упаковок.
Особенности кладки
Готовый раствор можно класть только на поверхность, предварительно освобожденную от следов старых кладочных смесей, других загрязнений, следов выпадения известкового налета. Недопустимо применять такие составы в сочетании с кирпичом пустотного типа, силикатными строительными блоками. Кирпич перед укладкой шамотного мертеля тщательно увлажняют.
Порядок кладки имеет следующие особенности:
Топка формируется по рядам, согласно заранее подготовленной схеме. Предварительно стоит выполнить тестовую укладку без раствора. Начинают работы всегда от угла.
Обязательно используется мастерок, расшивка.
Заполнение швов должно происходить по всей глубине, без образования пустот. Выбор их толщины зависит от температуры горения. Чем она выше, тем тоньше должен быть шов.
Выступающие на поверхности излишки раствора сразу же удаляют. Если этого не сделать, отчистить поверхность в дальнейшем будет достаточно сложно.
Затирка выполняется при помощи влажной ветоши или мочальной кисти
Важно, чтобы все внутренние части каналов, топливников, других элементов были максимально гладкими.
Рекомендуем: Старый кирпич дома и на даче: варианты применения Б/У материала
По завершении кладочных и затирочных работ шамотный кирпич на растворе из мертеля оставляют для просушивания в естественных условиях.
Что такое мертель?
Мертель шамотный алюмосиликатный марки МШ — 28
Мертели шамотные огнеупорные (нем. Mertel, от лат. mortarium — известковый раствор, извёстка), тонкоизмельчённые огнеупорные смеси, предназначенные (обычно после добавления воды) для связывания огнеупорных изделий в кладке и заполнения швов. Мертели шамотные состоят из заполнителя и связующего; их химико-минералогический состав должен, как правило, соответствовать природе огнеупора кладки. Величина зёрен тонкозернистых мертеля не превышает 1 мм (некоторых специальных — 0,5 и даже 0,1-0,2 мм), крупнозернистых — 2 мм. Mертель шамотный применяют при кладке промышленных печей и устройств, например: шамотные и высокоглинозёмистые — в доменных печах и воздухонагревателях, сталеразливочных ковшах, динасовые — в коксовых печах, магнезиальные — в мартеновских печах, миксерах и т.д. Раствор необходимой консистенции из мертеля с водой (реже с др. жидкостями) приготовляют обычно на месте работ по выполнению кладки; некоторые специальные мертели, в том числе огнеупорные цементы, иногда поставляют в разведённом виде. Мертель представляет собой порошок серого цвета. Преимущество мертеля шамотного в сравнении с другими связующими материалами — выдерживает высокие температуры. Мертель шамотный экологически чистый материал.
| Массовая доля, %: | ||||
| Аl2О3 , не менее | 28 | 31 | 36 | 39 |
| Fе2О3, не более | — | — | 1,6 | 2,5 |
| Nа2СО3 | 0,12 — 0,18 | 0,12 — 0,18 | 0,12 — 0,18 | 0,12 — 0,18 |
| ЛСТ | 0,07 — 0,13 | 0,07 — 0,13 | 0,07 — 0,13 | 0,07 — 0,13 |
| Изменение массы при прокаливании, % | 1,3 — 3,0 | 1,8 — 3,2 | 1,3 — 3,0 | 1,3 — 3,2 |
| Огнеупорность,° С, не менее | 1650 | 1690 | 1730 | 1730 |
| Влажность, %, не более | 5 | 5 | 5 | 5 |
| Зерновой состав, % | ||||
| проход через сетку: № 2, не менее | 100 | — | — | — |
| № 1, не менее | — | 100 | 100 | 100 |
| №05 | 60 — 94 | не<95 | не<95 | не<95 |
| №009 | — | 60 — 85 | 60 — 90 | 60 — 85 |
| Содержание Fе2О3 | По согласованию с потребителем |
Общие рекомендации по работе с шамотным мертелем
Качественная и прочная кладка топки получается исключительно при соблюдении всех правил. Раствор из шамотного мертеля нельзя использовать при работе с щелевыми и силикатными кирпичами. Он подходит исключительно для работы с огнеупорными конструктивными материалами, в том числе и бывшими в употреблении. Если кирпич применялся ранее, его тщательно очищают от старого кладочного раствора, чтобы не оставалось налета и сажи. И новый, и б/у конструктивный материал перед началом кладки смачивают водой. Сухие кирпичи быстро впитывают влагу из раствора, что приводит к снижению вяжущей способности смеси.
