Предварительный расчет навеса из профильной трубы, инструкция по изготовлению ферм

Подготавливаем крышу

Это самый важный процесс, так как от качества сборки зависит внешний вид всего сооружения. Крепить будем на болтовое соединение – так намного проще. Чтобы не протекала крыша, а также не было коррозии болтов и металлического профилированного листа, лучше использовать пластиковые или резиновые шайбы, которые одеваются непосредственно на шляпку и могут защищать отверстие от попадания влаги зимой. Рассмотрим подробнее пошаговую инструкцию по установке крыши.

Сделать это можно при помощи обычной электрическ ой дрели и сверла на 8 миллиметров – этого будет достаточно для крепления небольшого профилированного листа.

Для этого достаточно просто приложить любой лист и пометить место будущего отверстия. Сделать можно непосредственно в процессе прикручивания профилированного настила. То есть, каждый лист отдельно мерять или сверлить в подготовленное отверстие.

Для этого нам понадобиться обычные болты М8, а также гайки к ним. Чтобы они не раскручивались, лучше всего поставить вторую гайку и затянуть их между собой. Рекомендуется использование пластиковых шайб при работе на соединениях железо-железо.

Как сделать навес из профнастила своими руками мы почти разобрались, осталось защитить свою работу на долгие годы. В этом нам поможет глубокая пропитка металла, а также покрытие автомобильной краской – 5 лет гарантии, что цвет не потеряется, а сама краска не «облезет» на солнце.

Можно считать, что навес из профнастила своими руками, чертежи которого вы видели в статье, уже готов. Теперь осталось просто пользоваться своим строением и подсчитывать сэкономленные деньги!

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор. Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями. Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему. Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом

Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса. Прочными ребрами жесткости вы увеличите прочность всей конструкции

Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
• труба размером 2х40х40 мм используется в конструкции до 5,5 м;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 1, 7 м, потому это нужно учитывать при планировании шага фермы. Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Разновидности навесов из металлопрофиля

При строительстве навесов необходимо ориентироваться на их форму и пространственное положение.

В соответствии с этими критериями выделяют следующие основные виды навесов: односкатный, двускатный, арочный.

Односкатный навес

Такой тип навесов очень удобен, поскольку имеет форму наклонной плоскости, расположенной под углом. Эта конструкция обеспечивает максимальную защиту территории, а также имеет естественную систему водостока. Вода и другие атмосферные осадки не в состоянии задерживаться на наклонной плоскости, защищая, таким образом, кровельные материалы от преждевременной порчи.

Желая сделать односкатный навес из металлопрофиля своими руками, нужно учитывать несколько особенностей. Во-первых, ключевым моментом является определение угла наклона. Если он будет слишком крутым, то есть риск попадания нежелательной влаги под навес, а также высока вероятность порчи металла под воздействием сильных порывов ветра.

Во-вторых, обязательно нужно продумать организацию дренажной системы, поскольку постоянно скатывающаяся жидкость превратится в водный поток, способный размывать грунты.

В-третьих, выбор направления склона должен полностью основываться на статистических данных преобладания воздушных масс, точнее, их направления.

И, в-четвёртых, не нужно пренебрегать дополнительным укреплением навеса, особенно в регионах, для которых характерны частые порывы ветра. Односкатный навес из металлопрофиля отлично защитит не только от осадков, но и от излишнего солнца, что крайне удобно для всех сезонов. Чаще всего его используют не как отдельную конструкцию, а как пристройку.

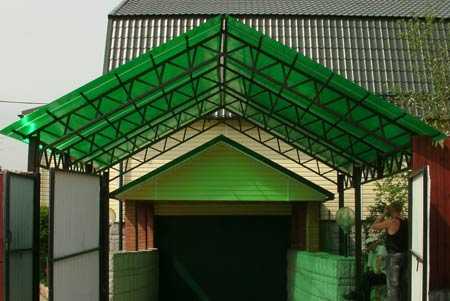

Двускатный навес

В тех регионах, где сложно установить преобладающее направление ветров, чаще пользуется спросом двускатный навес из профиля. Он отличается от односкатного дополнительной плоскостью, эта конструкция выглядит как обычная крыша дома, но имеет несколько иное строение.

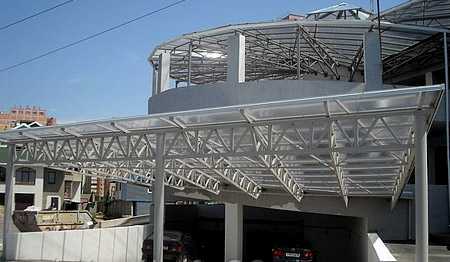

Многоскатные навесы

Выставочные центры, игровые площадки и автомобильные стоянки наиболее удобно оснащать именно многоскатными навесами, которые выглядят как каскад из двускатных навесов.

Это объясняется несколькими потребностями:

• замеры и чертежи (чтобы многоскатный навес был прочным и полностью выполнял свои функции, без точных измерений и проектировочных навыков не обойтись);
• выбор подходящего материала;
• обязательное обустройство системы водоотводов и ливнёвки.

Нередко можно встретить многоскатный навес в частном доме, который играет роль продолжения гаража, служа отличным вариантом защиты транспорта от осадков.

Арочные навесы

Для тех, кому навес – это не только средство укрытия и защиты, но ещё и элемент декора, идеально подойдёт арочный навес.

Он имеет привлекательный и более аккуратный внешний вид, который никак не отражается на его качественных характеристиках, придавая любому дому или местности индивидуальности.

Главным недостатком таких навесов станет их более высокая стоимость. Объясняется это тем, что навес из профиля дугообразной формы практически невозможно сделать своими руками. Для этого потребуются специальные инструменты, а также знания и навыки работы с металлом.

Обустройство навеса, примыкающего к дому

Навесы схемы чертежи. Навес из поликарбоната своими руками: чертежи, виды и строительство

Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

• в козырьке над балконом.
• в бассейне.
• в мангале.
• в автомобиле.
• в беседке и патио.
• над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

1. Упругий и гибкий материал, можно использовать для всех видов кровли.
2. По своим характеристикам превосходит пластик и стекло.
3. Не подвержен резким перепадам температур.
4. Малый вес.
5. Достаточная степень прозрачности.
6. Не подвержен механическим воздействиям.
7. Простой в монтаже.

Минусы:

1. Высокая стоимость.
2. Нет противостояния к абразивным воздействиям.
3. Расширяется от жары.

Чертёж

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

• сотовый поликарбонат, толщиной 8 мм;
• прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
• ферма арочная (30x30x2 мм);
• балка (60x60x3 мм);
• опорные стойки(60x60x3 мм);
• пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

1. Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
2. Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.

Навес из профнастила примыкающий к дому. Определяемся с видом и размером навеса

Выбор материалов и инструментов для работы

Первое, на что стоит обратить внимание при выборе инструментов для создания навесов из профильных труб — размеры. Для основных деталей и приборов для работы минимальное соотношение размеров составляет 78х78, для дополнительных — 42х22

Каркас желательно купить готовый, но всё же можно установить и изготовить самостоятельно. Необходимо обязательно покрыть конструкцию защитной краской, чтобы избежать влияния коррозии.

Список необходимых инструментов для создания навеса из профильных труб выглядит следующим образом:

• Ресурсы для монтажа: песок, щебень, цемент.
• Трубы для возведения каркасов
• Сварочный и монтажный аппарат
• Дрель, болгарка, шуруповёрт.
• Болты, саморезы, гайки.

Последовательность выполнения работ

Строительство навеса осуществляется так:

1. на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
2. далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
3. устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
4. в выемках стойки укрепляют клиньями или подпорками;
5. заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
6. сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
7. укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
8. поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
9. настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

Расчет навеса из поликарбоната из профильной трубы. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

Немного про фермы, электроды и Форсаж 180

Watch this video on YouTube

Рекомендации по процессу установки

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м

Watch this video on YouTube

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж

Watch this video on YouTube

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

как сварить ферму своими руками часть 2

Watch this video on YouTube

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

Сфера применения

Кровли данного типа используются повсеместно:

1. Их применяют при строительстве навесов, террас, хозяйственных пристроек и др.
2. Они оптимально подходят для обустройства крытых парковочных мест для автомобилей, спецтехники и коммерческого транспорта: например, микроавтобусов и грузовых авто.

   Поскольку металлические стропила позволяют перекрывать широкие пролеты, это дает возможность создавать не одиночные крытые парковки, а просторные стоянки, рассчитанные на 4-5 машин и более.

3. Еще один вариант использования односкатных крыш из профильной трубы в частном строительстве – возведение беседок на территориях загородных домов и дач.
4. В коммерческой сфере такие конструкции применяют для строительства ангаров, цехов, мастерских и других объектов. Их целесообразно использовать при возведении крупных складских комплексов.

Технология выполнения работ

Навесы из металлопрофиля во дворе частного дома обустраиваются с учётом общепринятых строительных норм. Перечень и объем выполняемых работ также зависит от выбранной конструктивной схемы сооружения.

Односкатная конструкция

Односкатный козырёк из профильной трубы изготавливается по следующей схеме:

• Подготовительные работы. Участок, где будет размещаться навес для машины из профильной трубы, очищается от мусора и выравнивается.
• Разметка. Обозначаются места установки опорных столбов.

Разметка столбчатого фундамента Источник yandex.net

• Фундамент. Под каждый столб выкапывается яма глубиной не меньше 60 см и диаметром от 25 см.
• Установка стоек. К каждой трубе, выполняющей роль стойки, к нижней части приваривают «пяту» – специальную планку. Элемент устанавливается в проектное положение, после чего свободное пространство в ямке заполняется бетонной смесью.
• Обвязка каркаса. Стойки соединяются по контуру при помощи горизонтально ориентированных элементов.
• Создание ферм. Свариваются две трубы, расположенные по катетам конструкции. Осуществляется замер гипотенузы, отрезывается кусок трубы нужного размера, после чего приваривается в нужном месте. Между катетом и гипотенузой привариваются поперечины для увеличения пространственной жёсткости конструкции.
• Установка дополнительных крепежей. Создавая козырёк из профильной трубы, к каждому меньшему катету фермы приваривается горизонтальная планка. В ней делаются отверстия, что позволит в последующем прикрепить конструкцию к стене дома.

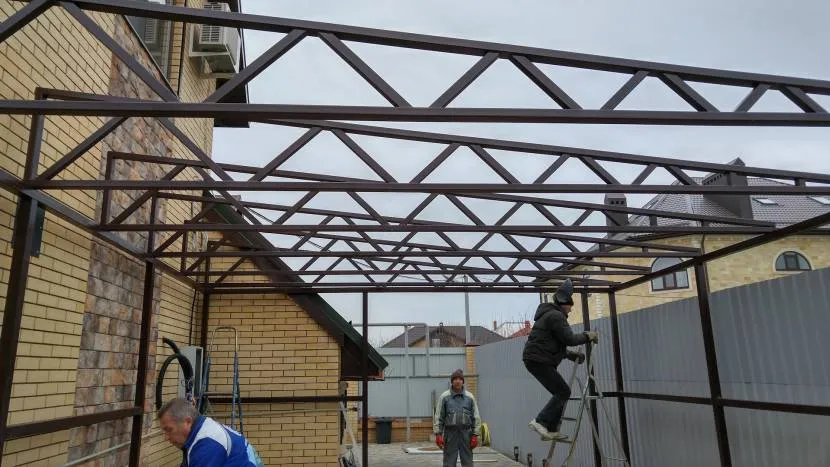

Установка каркаса Источник a.d-cd.net

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах. При расчете оптимального угла наклона конструкции необходимо учитывать:. При расчете оптимального угла наклона конструкции необходимо учитывать:

При расчете оптимального угла наклона конструкции необходимо учитывать:

• для снижения ветровой нагрузки необходимо уменьшать угол ската;
• для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше , тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Что в итоге

Навесы из металлопрофиля во дворе частного дома — один из самых распространенных видов укрытия. Они прочны, надежны, просты в монтаже и отлично выглядят. При этом навес из профнастила во дворе можно поставить как на стальном, так и на деревянном каркасе.

Металл выбирают, если важнее прочность, долговечность и цена. Дерево подходит для тех, кто готов заплатить больше за натуральность материала, эстетику и возможность поставить каркас без сварки, потеряв при этом в сроке службе и удобстве.

Для небольших отдельно стоящих во дворе навесов лучше выбирать односкатную или арочную кровлю. Односкатная крыша — самая простая в монтаже и расчетах. Арочная — изящная и воздушная, но очень сложная в изготовлении. Двускатная кровля хорошо подходит для навесов большой площади.

Монтаж и стального, и деревянного навеса идет по схожему плану. Но есть и существенные отличия: стальные опоры бетонируются, а стойки из дерева часто крепят к бетонному фундаменту анкерами. Крышу металлического навеса делают из сваренных ферм, а для монтажа деревянной кровли нужно делать пазы в брусе и досках и крепить их кронштейнами, шпильками или уголками.

Источники

• https://kryshadoma.com/profnastil-proflist/pravila-stroitelstva-i-chertezhi-navesov-iz-metalloprofilya-kak-sdelat-svoimi-rukami.html
• https://stroy-podskazka.ru/naves/odnoskatnye-iz-metalloprofilya/
• https://stroyinsider.ru/izgotovlenie-navesa-iz-profnastila-vo-dvore-chastnogo-doma/
• https://Proekt-sam.ru/besedka/kak-sdelat-naves-iz-metalloprofilya.html
• https://nashprorab.com/navesy-iz-metalloprofilya-foto/
• https://ibuildrussia.ru/navesy-iz-metalloprofilya-foto-i-opisanie-kak-postroit
• https://oprofnastile.ru/postrojki-iz-profnastila/navesy-iz-metalloprofilya-vo-dvore-chastnogo-doma.html
• https://setroom.ru/stroitelstvo/samostoyatelnoe-stroitelstvo-navesa-iz-metalloprofilya-foto-instrukcii.html
