Откатные ворота на винтовых сваях своими руками

Монтаж арматурного каркаса

Каркас следует сразу делать в пространственном виде. Обычно в качестве несущей арматуры выбирают стержни Ф12А-III, а монтажные стержни — из проволоки Ф6 мм. Устройство ленточного фундамента потребует изготовления одного армокаркаса, а в случае, когда запланированы отдельно стоящие фундаменты под стойки ворот, армокаркасов будет 2 шт.

Скреплять стержни при отсутствии сварочного аппарата вполне грамотно вязальной проволокой. Главное, чтобы правильно был определен размер пространственного каркаса: от грани крайнего арматурного стержня до грани бетонной ленты (или отдельно стоящей столбчатой опоры) должно оставаться как минимум 25 мм для защитного слоя бетона с каждой стороны конструкции.

Взяв сечение столбчатого фундамента размером 400×400 мм, арматурный каркас изготавливают с размерами, не превышающими 350×350 мм

Важно, чтобы стальная или железобетонная стойка ворот могла свободно войти в пространство между стержнями. Готовый каркас аккуратно устанавливают в траншею (или два каркаса в две отдельные ямы)

Немаловажный вопрос — высота всей конструкции

Чтобы в ворота был обеспечен комфортный въезд, следует обратить внимание выполняя монтаж каркаса на то, что верх будущего фундамента должен находиться на отметке верха покрытия всего двора

К примеру, если планируется благоустройство территории двора выполнить замощением тротуарной плиткой, то необходимо учесть толщину «пирога»: фундамент должен быть заподлицо со всей поверхностью покрытия, и ориентироваться на это, устанавливая каркас. Пока принципиально вопрос благоустройства не решен, верх бетона вполне можно устроить на уровне поверхности земли.

Разновидности конструкции

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

Ручная вязка стальным крючком и кусачками.
Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

Расчет суммарных нагрузок на фундамент.
Разработка чертежа и рабочего эскиза армокаркаса.
Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
Подготовка инструментов для вязания.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
Стержни сеток по торцам соединяют между собой П-образными хомутами.
В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
Сгибают заготовки по центру.
В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
В сформированную петлю продевают крючок.
Втягивают концы проволоки в петлю.
Проворачивают крючок, добиваясь необходимой силы затяжки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Подготовка котлована

Процесс установки откатных ворот

Установить откатные ворота – дело несложное, но требует определенных познаний в строительстве, поэтому доверить его лучше профессионалам. Но если владелец участка хочет проводить работы самостоятельно или необходимо проконтролировать действия нанятых рабочих, то ему следует разобраться в процессе монтажа.

Установка проходит в девять коротких этапов:

Нанесение отметок в местах установки.
Бурение стартовых ямок. Они выкапываются садовым буром глубиной около полуметра, а шириной чуть меньше сечения свай.
Ввинчивание свай. Всего устанавливается три сваи: две для опоры и одна с противоположной стороны под столб, на котором будут крепиться улавливатели. Сделать это можно вручную либо с использованием специальной техники – этот способ намного быстрее, легче и точнее.
Выравнивание верхушек. Все сваи должны располагаться по одной линии, на одинаковой высоте. На какой именно – решать только вам, единственное правило – чуть выше земли.
Заполнение бетонным раствором.
Наваривание оголовков.
Соединение закладным элементом. Две сваи для опор объединяют одним общим закладным элементом, чаще швеллером, на который будут крепиться роликовые опоры и привод.
Установка роликовых механизмов и автоматического электропривода.
Непосредственная установка ворот.

Выглядит все это довольно просто, но на деле не совсем так. Откатные ворота – это крайне точная техника. Достаточно небольшого расхождения в высоте свай, чтобы вся конструкция наклонилась и не попала в улавливатели или вовсе начала касаться земли, что отрицательно скажется на работе механизма ворот.

Подытожив все ранее отмеченное. Можно сделать вывод, что откатные ворота, закрепленные на винтовых сваях – это очень надежное, удобное и сравнительно компактное устройство. Они станут отличным дополнением участка и украсят его собой, будут не только полезным, но и удобным элементом дизайна.

Несомненно, они имеют массу преимуществ над откатными воротами, установленными на бетонном покрытии, а распашные ворота в виду стремительного развития новых технологии для многих владельцев участков теперь перестали быть актуальными.

Весь процесс установки откатных ворот на винтовые сваи наглядно показан на видео ниже.

Выкапываются глубокие лунки. Глубина их зависит от габаритов ворот. Так, для металлических столбов высотой до 2 метров нужны ямки не менее 1-1,5 метров. Очевидно, что чем меньше диаметр ямки, тем прочнее будут установлены столбы, однако проделать отверстия в земле малого диаметра на такую глубину достаточно проблематично.

После изготовления лунок столбы опускаются в землю и закрепляются. Чем шире лунка, тем плотнее надо закрепить столб дополнительно.

Как правило, для закрепления столбов полости лунок проливаются бетоном. После застывания бетона конструкция становится достаточно прочной. Однако в отличие от обычного фундамента, где нагрузки чаще всего статические, в данном случае нагрузки будут динамическими – из-за постоянного раскрывания и закрывания створок.

С этим можно бороться увеличением диаметра ямки под столб, но оно приведет к еще большей сложности работы и повышенному расходу бетона.

На укрепление обычных столбов требуется много бетона

Опорно столбчатый фундамент – плюсы и минусы, преимущества и недостатки

Конструктивно столбчатый фундамент представляется собой отдельно расположенные заглубленные опоры, соединенные между собой ростверками, или фундаментными балками. Для возведения подземной части используются различные материалы с высокими прочностными характеристиками. Столбы устанавливаются в углах дома и в точках сопряжения наружных стен с внутренними. Промежуточное распределение опор выполняется с расчетным шагом, указанным в проекте. Отметка заложения принимается с учетом глубины промерзания грунта, а размер сечения – в зависимости от принятых постоянных и временных нагрузок.

Виды опорных столбов

Фундаменты данного типа часто используются при возведении каркасных строений, не имеющих подвалов. Популярность подземной конструкции обусловлена ее экономичностью. Отсутствие монтажа опорной ленты по всему периметру дома гарантирует, в свою очередь, минимальный объем земляных работ, меньшие трудозатраты и снижение материальных вложений. Ямы выкапываются лишь под отдельные столбы, хотя для металлических и асбоцементных труб не требуется выполнять и этот технологический этап.

Разновидность опорно столбчатых фундаментов заключается, прежде всего, в строительном материале, используемом при их возведении:

кирпичные – кладутся под компактные деревянно-щитовые домики и легкие хозяйственные постройки в условиях плотных, непучинистых грунтов и при низком горизонте грунтовых вод;
бетонные монолитные – надежная конструкция выдерживает существенные нагрузки за счет установки металлического каркаса, но вариант считается трудоемким и долгим за счет необходимости установки опалубки и выжидания окончательного отверждения растворной массы;
бетонные сборные – быстрое возведение (буквально 1-2 дня) и высокая прочность материала являются несомненными плюсами, но тяжесть блоков требует присутствия подъемных механизмов, а это уже – минус, связанный с увеличением сметной стоимости объекта;
керамзитобетонные – блоки имеют сравнительно небольшой вес, но более крупные размеры, по сравнению с кирпичом, поэтому кладка выполняется быстрее;
деревянные – используются редко ввиду низкой несущей способности и подверженности древесины процессам гниения;
стальные – во избежание ржавления наружные стенки труб обрабатываются антикоррозийными составами, а внутренняя полость заполняется цементным раствором;
асбестоцементные – наиболее дешевый, но не слишком надежный вариант предназначается для легких строений. В обязательном порядке внутрь труб вставляется арматура и заливается бетон.

Последние три варианта опорно столбчатых фундаментов можно отнести и к свайным аналогам

Но примем во внимание то, что сваи монтируются путем забивки, ввинчивания или вибрационным способом. А трубы, выполняющие функцию опорных столбов, устанавливаются в заранее пробуренные в грунте скважины и не требуют в процессе монтажа присутствия спецтехники. Опорно столбчатые фундаменты оптимально подходят для строительства одноэтажных деревянных и щитовых домов, бань, гаражей и приусадебных строений

Опорно столбчатые фундаменты оптимально подходят для строительства одноэтажных деревянных и щитовых домов, бань, гаражей и приусадебных строений.

Преимущества

К плюсам рассматриваемых подземных конструкций относятся:

сравнительно невысокая стоимость относительно ленточных и плитных фундаментов – затраты снижаются более чем на треть;
кратчайшие сроки возведения, не считая монолитных опор;
возможность проведения работ собственными силами;
допустимость строительства в условиях пучинистых грунтов (при устройстве компенсирующей песчаной подушки);
отказ от привлечения на объект спецтехники;
минимизация земляных работ.

Недостатки

Идеальных строительных конструкций не бывает, поэтому наряду с их неоспоримыми плюсами всегда имеются и минусы. Исходя из этого, в каждом конкретном случае производятся расчеты и принимается наиболее эффективное решение по использованию того или иного материала, а также технологии возведения дома. Недостатки опорно столбчатого фундамента заключаются в следующем:

ограниченный потенциал использования – не подходит для тяжелых кирпичных и бетонных домов;
невозможность устройства подвальных и цокольных помещений;
слабая устойчивость к горизонтальным подвижкам грунтовых слоев;
необходимость связывания столбов фундаментной балкой;
предрасположенность к просадке отдельных углов строения;
потребность в устройстве теплоизоляции подпольного пространства во избежание существенных теплопотерь в зимний период.

Как правильно сделать?

В принципе, сам процесс включает в себя все те же операции, которые входят в закладку фундаментов любого типа:

Подготовка траншей или скважин.
Изготовление и закладка армирующего каркаса.
Заливка бетонного раствора.

Конечно, устройство фундамента для откатных ворот (сооружаемого своими руками ) это несколько отличительных особенностей, связанных в первую очередь с установкой закладной. По сути, закладная деталь – это металлический профиль, по которому будет перемещаться откатные ворота. А точнее, ролики, на которые упирается воротное полотно.

Поэтому, возвращаясь к вопросу, как правильно сделать фундамент, надо сразу оговаривать, какой стальной профиль использовать для закладной, и как его правильно укладывать в подготовленную траншею. Чаще всего для этого используется швеллер. Одна из полок которого и будет плоскостью для перемещения роликов.

Длина закладной должна, как минимум, равняться ширине воротного проема или длине самих ворот.

Применяем свайное основание

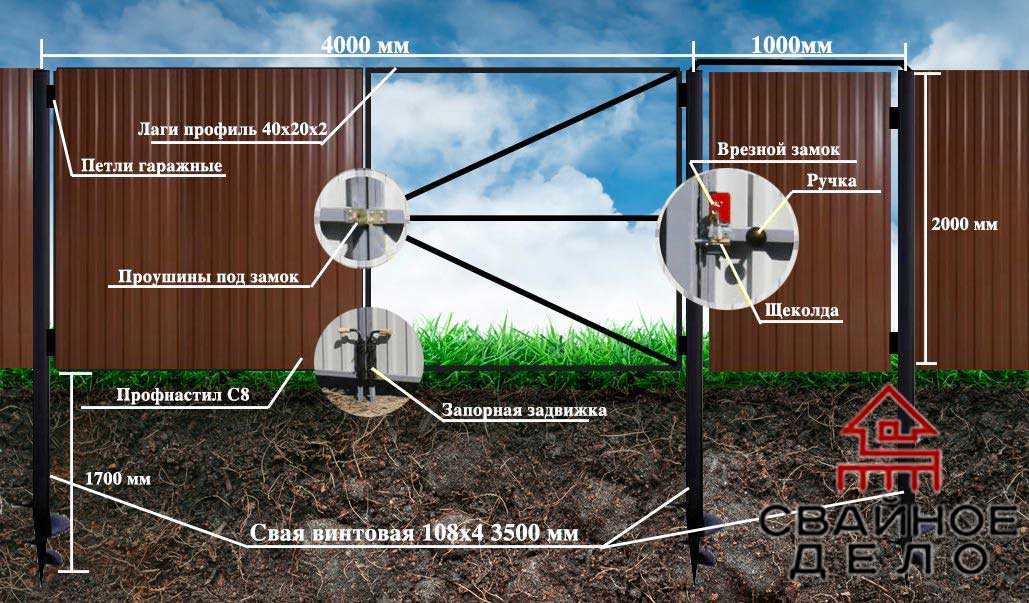

Монтаж основания под распашные модели

Главное при монтаже распашных конструкций это не усиление створок, а прочное основание. Фундамент для ворот распашных состоит из пары столбов. Их нужно установить на оптимальную глубину, примерно на 1,3 — 1,5 метра.

Важно тщательно просчитывать глубину ямы в местах, где рядом с поверхностью проходят грунтовые воды

Установка с помощью столбов

В качестве стоек используется следующий материал:

профильные трубы;
бетонные столбы;
кирпичные конструкции;
брус из древесины.

Для монтажа столбов выполняется следующая последовательность действий:

Котлован выкапывается или производится специальным буром. Размер зависит от глубины промерзания почвы и габаритов опор.
Под бетон возводится песочно-щебневая подушка. Она предназначена стать основой для бетонирования, а также для предотвращения углубления стоек.
Столб монтируется и выравнивается с помощью уровня.
Затем готовится раствор и заливается стойка.

Забетонированные конструкции должны выстоять в течение недели. Во время застывания бетон необходимо смачивать водой.

Если использовать кирпич или бетонную опору, то глубина отверстия должна быть не меньше метра.

Специфика ленточного способа

Для создания прочной опоры применяется ленточный фундамент под распашные ворота. Существуют следующие этапы работ данного монтажа:

Выкапывается траншея с размерами: ширина — 400 мм, глубина — 800 мм. Ее длина должна учитывать размеры створок, калитки и плюс по полметра с каждой стороны.
Дно ямы покрывается песком и поливается водой.
Строго вертикально монтируются столбы.
Усиление с помощью арматуры:

детали крепятся вязальной проволокой или сваркой;
армирующая система должна превышать размеры ворот;
арматурная конструкция заливается бетоном.

Выполняется опалубка.
Траншея заполняется бетонным раствором.

Для надежного скрепления бетонных слоев рекомендуется производить заливку в несколько этапов.

Общие рекомендации по установке

Чтобы установить откатные конструкции на винтовых сваях необходимо следовать многим рекомендациям, причем некоторые из них являются очень важными. Главным условием для такой системы является жесткость, ведь система должна выдерживать весовые и ветровые нагрузки, то есть, полотно ни при каких условиях не должно изгибаться, даже под воздействием собственной массы. Когда откатные конструкции монтируются, используется внешняя рама с профильной трубой соответственных размеров и трубная обрешетка. Конструкционная рама должна быть обработанная (окрашенная, грунтованная).

Все комплектующие для ворот подбираются с учетом веса и высоты полотна. Долговечность и практичность определяет направляющая, поэтому к выбору этого элемента нужно подходить серьезно. Полотно системы движется вдоль забора со стороны дома, а, значит, для безопасности стоит спланировать движение ворот, чтобы не создавалось помех. Откат ворот должен быть немного больше самой ширины проема ворот, примерно на размер консольной части (место, которое не закрывает проем и служит противовесом), равняющейся половине ширины проема.

Чтобы откатные ворота на винтовых основаниях осуществляли свободное движение, необходим участок, примерно длины не меньшей, чем ширина проема, помноженная на коэффициент 1,5 в ширину. То есть, проем должен соответствовать именно этим требованиям, дабы была возможность свободно передвигаться.

Поэтапность монтажа также важна, и должна осуществляться в несколько шагов:

закладка фундамента, включающая разметку ямы и выемку грунта, установку закладного элемента и заливку бетона при желании;
если планируется автоматизированная конструкция, то предусматривается разводка электрокабелей;
установка столбов и непосредственно самих ворот.

Будущее движение ворот фиксируется путем натягивания шнуровки вдоль линии проема. Обычно ее фиксируют на высоте около 200 мм. В случаях, когда яма заливается бетоном, необходимо ждать около 6-ти суток, пока он затвердеет и вся система надежно зафиксируется в таком основании. Обшить ворота можно любым материалом, который предварительно нужно заказать. Внутри профиля должны быть правильно зафиксированы роликовые опоры, помогающие конструкции передвигаться. Ни в коем случае не должно быть покачивания ворот или другие нежелательные изменения в конструкции, которые необходимо устранять на этапах установки, то есть, до того, как все зафиксировано окончательно. Особого внимания требует плоскость, размещенная поперечно движению ворот.

Устройство основы сдвижного портала

Выполняя работы по устройству фундаментной опоры для ворот этого типа, желательно иметь представление как они работают, и какое значение фундамента.

В качестве запирающего элемента используется сварная рама, установленная на обрезиненные стальные ролики. В зависимости от исполнения, эта рама может обладать значительным весом. При открывании/закрывании эта рама, иногда ее называют полотном, перемещается по металлической направляющей. Некоторые, горячие головы, в целях экономии, просто на грунт укладывают направляющую. В результате, рано или поздно направляющая проседает и полотно, начинает перекашиваться, а это приводит к перекосу и нестабильной работе всей конструкции откатных ворот.

Именно поэтому, при установке ворот особое внимание уделяют качеству используемых материалов и выполняемых работ по обустройству фундамента для откатных ворот. Неправильно, выполненный фундамент, рано или поздно, приведет к тому, что придется его переделывать

Винтовые сваи и все, что нужно о них знать

Крепление на сваи имеет не одно преимущество перед бетонным покрытием. Высокая прочность и пригодность для любого грунта – это основные, однако далеко не все их плюсы.

Они превосходят ворота на бетонной основе по скорости и легкость установки:

сваи можно ставить в любую погоду: неважно промерзлая почва или наоборот сырая, они смогут пройти в любой грунт и закрепиться там намертво; на установку свай уходит меньше времени, чем на создание бетонного покрытия – в среднем на полную установку ворот уходит меньше дня; процесс менее трудоемкий: не нужно готовить почву, замешивать раствор, нет необходимости в технике, специальных инструментах или вывозе лишнего грунта. Достаточно просто ввинтить сваи, даже вручную, и приступать к монтажу ворот

Не стоит забывать о том, что благодаря специальным покрытиям, сваям не страшна коррозия, что еще больше продлевает срок их службы. Иногда по каким-то причинам владелец решает отказаться от откатных ворот или же просто перенести их в другое место.

Особенности работы

С помощью электрического привода ворота будут открываться в одну выбранную сторону, поэтому их можно устанавливать на углах огражденного участка. Для возможности их полноценного открытия на внутренней стороне неподвижного забора нужно выделить расстояние, равное 1,5 ширины открываемого проема. Это вызвано конструктивными размерами полотна откатных ворот, у которых кроме площади движущегося полотна присутствует консольная часть, остающаяся на фундаменте с приводом. Она, одновременно, является противовесом, сохраняющим положение ворота в заданной горизонтальной и вертикальной плоскости.

Откатные ворота опираются на роликовые опоры, которые жестко зафиксированы на постели из швеллера, приваренного к винтовым сваям, обрезанным по уровню почвы. Движение в обе стороны происходит передачей вращения вала электропривода на зубчатую рейку, приваренную к нижнему краю профиля всей подвижной части ворот.

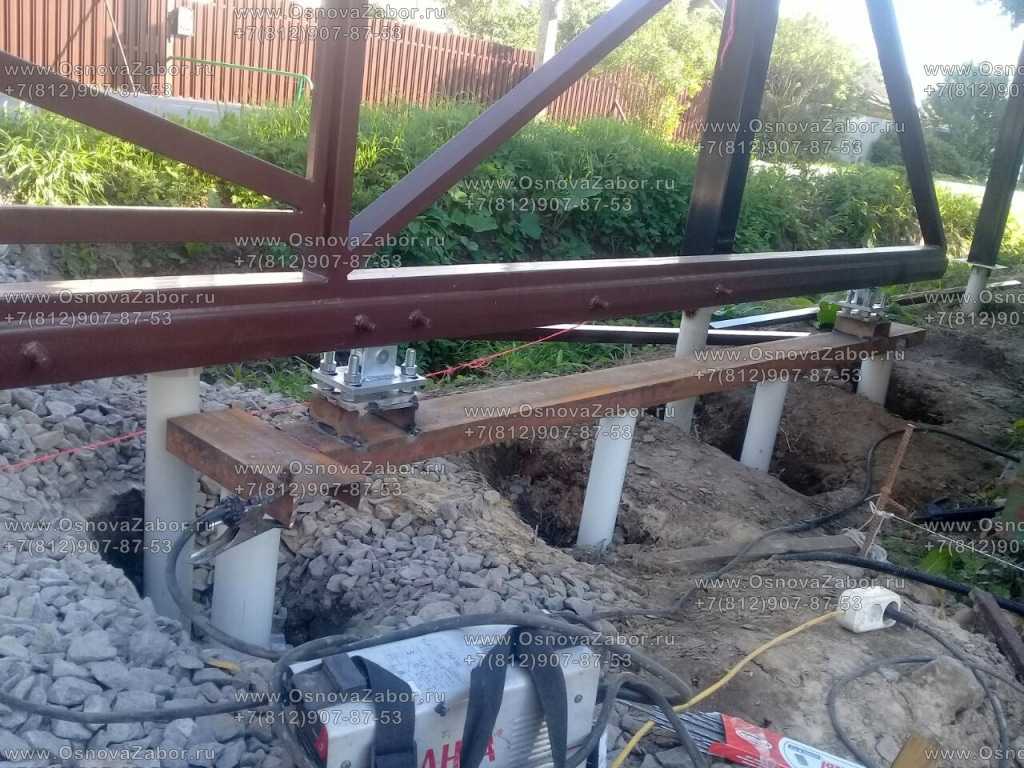

Установка опоры под консоль

Выполненное при помощи электросварки крепление неподвижной опорной части на установленные винтовые сваи видно на этом фото:

Монтаж опорной части из швеллера на винтовые сваи может быть сделан не глухим (сварочным аппаратом), а регулируемым (фланцевым, с болтовыми соединениями). В этом случае будет возможно, при необходимости, изменять высоту установки полотна и регулировать нижний просвет. Например, при последующей укладке дорожного полотна.

Размеры применяемых винтовых свай будут зависеть от инженерно – геологических изысканий по составу грунтов участка и глубины промерзания. Длина столбов выбирается составлять 1,5 м – 2,5 метра для монтажа на уровне земли, 4 м – для использования в качестве стоек ворот. Наружный Ø труб в пределах 76 мм – 108 мм. Шаг установки винтовых свай под консолью откатного полотна берется 2,5 м – 3,5 м.

Установка откатных ворот на сваях в зимнее время показана на этом видео:

В качественный монтаж входит точность выполнения регулировок и соблюдение зазоров конструктивных элементов откатных ворот, включая высоту фундамента. Свайный столб не должен допускать касания движущейся рамы о землю, изгибающих перекосов, и, конечно, самопроизвольного движения под собственным весом.

Преимущества откатных ворот на сваях.

Откатные ворота, созданные на свайно-винтовом фундаменте, располагают рядом преимуществ:

Удобство эксплуатации. Откатные ворота не создадут проблем в управлении. Для большего удобства можно заказать автоматизированные системы, управление которыми будет осуществляться пультом дистанционного управления или специальной кнопкой, что позволяет обустроить пункт пропуска.
Проводится минимум земляных работ. Для установки свай нет необходимости в привлечении габаритной техники и рытье траншей. Сваи устанавливаются методом завинчивания, что делается с минимальными трудовыми и временными затратами. При этом территория остается чистой, так как работы проводится аккуратно. Профессионалы не допускает ошибок, поэтому земляные работы выполняются с первого раза с предоставлением качественного результата.
Высокая устойчивость конструкции. Свайно-винтовой фундамент будет надежным в применении независимо от типа грунта. Даже на неустойчивой почве он не будет проседать или уклоняться в одну из сторон. В результате ворота не будут деформированный со временем и не придется проводить серьезный дорогостоящий ремонт.
На установку потребуется минимум времени. Максимальных временных затрат потребует сборка конструкции. Основные процедуры проводятся быстро, что позволяет профессионалам выполнять срочные заказы.
Использовать систему можно сразу после монтажа. После того как работы по установке будут завершены система будет приведена в действие и проверена, а владельцы участка смогут моментально приступить к использованию. Заказчикам не придется ждать определенное время, чтобы устройство можно было эксплуатировать. Это позволяет исключить всяческие неудобства и задержки.
Конструкция будет устойчива к воздействию большинству негативных факторов. Она не будет деформироваться под воздействием сложных климатических условий, а также не подается незначительным механическим воздействиям. Это позволяет на протяжении длительного срока сохранять свои свойства и внешний вид. Однако эксплуатировать систему нужно аккуратно, не подвергая ее повышенным нагрузкам.
Свайные столбы допускается повторно применять. Владелец территории сможет с легкостью демонтировать всю конструкцию, включая винтовые сваи. Их можно устранить за ненадобностью применения ограждения на участке. Также это делают доступным применение б/у материалов, которые обойдутся гораздо дешевле новых. Со временем технические характеристики своих не будут утрачены, поэтому безопасность их использования будет высокой.
Разнообразие выбора. Покупатели имеют возможность заказать изготовление откатных ворот из предназначенных для этого материалов. Они могут выбрать их, исходя из технических и эстетических соображений. Специалисты могут порекомендовать наиболее оптимальный вариант, позволяющий получить минимальную нагрузку на основание, привлекательный внешний вид и преимущества использования.
Отсутствие особых требований по эксплуатации. К процессу применения и обслуживания требования минимальные. Они состоят в поддержании надлежащего состояния откатных воротах, а также их комплектующих. Придерживаясь их, пользователи смогут увеличить ресурс работы и сэкономить затраты на ремонт.
Доступность. Сравнение с другими видами ворот откатные конструкции на свайно-винтовом фундаменте будут иметь невысокую стоимость. Она определяется габаритами устройства, их конструктивным исполнением и наличием дополнительного функционала. Заказчики смогут приобрести оптимальный вариант даже при минимальном бюджете на устройство ограждения.

Ознакомившись с преимуществами, каждый владелец территории смог убедиться в том, что применение откатных ворот на винтовых сваях станет оптимальным вариантом, имеющим исключительно положительные качества.

Перечисленными преимуществами обладают исключительно качественные откатные ворота, сборкой и установкой которых занимаются квалифицированные специалисты. Приобретая устройства сомнительного качества и самостоятельно их устанавливая, не гарантируется функциональность, безопасность и надежность их использования.

Ленточный фундамент под колонны

Фундаменты под колонны и стены промышленных зданий делают из железобетона, бетона, бутобетона и бутовой кладки. В зависимости от конструктивной схемы здания, величины и характера нагрузок, вида и качества грунтов основания фундаменты бывают ленточные, столбчатые, свайные и сплошные.

Ленточные фундаменты применяют преимущественно под несущими стенами и выполняют аналогично ленточным фундаментам гражданских зданий. При частом расположении колонн и больших нагрузках (более 200 Т на колонну) ленточные фундаменты встречаются и в каркасных промышленных зданиях (рис. 204). Наиболее распространенным видом фундаментов промышленных зданий, имеющих каркасную схему, являются столбчатые фундаменты.

При относительно небольших нагрузках от колонн каркаса (до 100 Т) и нормативном давлении на .грунт, равном 1,5—2,0 кПсм2, применяют столбчатые фундаменты из сборных железобетонных блоков стаканного типа. При нагрузках более 100 Т применяют сборные железобетонные фундаменты из нескольких сборных элементов или монолитные ступенчатые фундаменты из железобетона. Основные типы столбчатых фундаментов промышленных зданий показаны на рис. 205.

Размеры подошвы фундамента, его высота и конструкция зависят от величины воспринимаемых фундаментом нагрузок и свойств грунта основания под фундаментом.

Монолитные ступенчатые фундаменты выполняют с двумя—тремя ступенями высотой по 30 см при высоте фундамента до 100 см и по 60 см при высоте фундамента более 100 см. Конструкция сопряжения монолитных фундаментов с колоннами каркаса зависит от материала и конструкции колонн.

Рис. 204. Ленточный фундамент под колонны каркаса:

а — план фундамента; б — детали; 1 – колонны; 2 —фундамент

Рис. 205. Столбчатые фундаменты колонн:

а — жесткий фундамент с подколонником; б — монолитные железобетонные фундаменты монолитных колонн; в — сборные железобетонные фундаменты стаканного типа; г — то же, для двухветвевых колонн; д — составной фундамент; 1 — колонна; 2 — стальная арматура; 3 — подколонник; 4 — фундамент с уступами; 5 — бетонная подготовка; 6 — пирамидальный фундамент; 7 — фундамент стаканного типа; 8 — бетон или раствор; 9 — железобетонные плиты

При сборных железобетонных колоннах применяют фундаменты со стаканами для колонн. Глубина

стакана должна быть не менее большей стороны колонны, а размеры верха и дна — больше размеров соответствующих сторон колонны на сумму двух зазоров, необходимых для монтажа. Зазор между плоскостью колонны и внутренней гранью стакана принимается равным 75 мм в каждую сторону от колонны для верха стакана и по 50 мм — для дна стакана.

Толщина стенок стакана в его верхней части должна быть не менее 250 мм, а толщина дна, во избежание продавливания фундамента — не менее 200 мм.

Зазор между колонной и стенками стакана при монтаже колонн заполняют бетоном не ниже М150 на мелком гравии.

При колоннах из двух ветвей (двухветвевые колонны) каждая ветвь должна иметь сопряжение с фундаментом. Для сборных железобетонных двухветвевых колонн применяют двухстаканные железобетонные блоки (рис. 205, г) или одностаканные, но отдельно под каждую ветвь колонны.

Сопряжение монолитных железобетонных фундаментов с монолитными колоннами достигается сваркой арматуры колонны с арматурными стержнями (выпусками), замоноличенными в фундамент (рис. 205, б).

Стальные колонны крепят к фундаментам анкерными болтами, которые замоноличивают в фундамент.

Разновидности столбчатого-фундамента

Удивительно, но под общим названием «столбчатый фундамент» скрывается большое разнообразие материалов и технологий. Так, их можно соорудить из бетона, бутового камня, дерева, кирпича, блоков, асбестовых или стальных труб. Что именно из этого выбрать придется решать исходя из доступности материала.

Например, у кого-то знает где можно бесплатно достать асбестовые трубы большого диаметра, или же недалеко есть деревня где можно нанять местных мужичков для разбора старых построек. Главное, чтобы качество кирпича было достойным. Помню преподаватель рассказывала о купеческих, дореволюционных кирпичах, которые в наше время ценятся чуть ли не на вес золота.
