Опирание плиты перекрытия на стену: допустимые пределы, снип

Особенности опирания ПК панелей

Использование в качестве плит перекрытий ЖБИ типа ПК следует уделить должное внимание расчету нагрузки на торцевые части панели. Использование дополнительной сеточной арматуры, принимающей на себя сдавливающую нагрузку и предназначенной для усиления торцевых элементов изделия, увеличивает его несущую способность, однако, чем большим является показатель нахлеста при монтаже плиты на несущую вертикальную перегородку, тем меньше риск постепенного разрушения торцов панели

Ввиду наличия усилителей торцевых сеток мы категорически не рекомендуем самостоятельно корректировать размер панелей ПК (например, распиливать их).

Придать конструкции дополнительную жесткость без необходимости осуществления большого нахлеста можно, заделав пустоты с одной стороны плиты. Для этих целей могут использоваться готовые вкладыши заводского производства или самостоятельная заливка с применением бетона М200.

Для плит ПК актуальным остается вопрос нахлеста плит в плоскости увеличения давлении со стороны расположенного выше элемента при увеличении площади соприкосновения (опирания). Существует возможность критического перекрытия, при которой плита ПК может, попросту, разрушиться из-за предельно высокой нагрузки на торцевую сторону. С целью укрепления вертикальной поверхности плиты в ее конструкции закладывается фронтальная сетка.

Помимо этого изделия наличие бетонных вкладышей, необходимых для устранений пустого пространства с одной стороны поверхности. в случае их отсутствия полости необходимо самостоятельно залить, используя бетонный раствор марки не ниже М-200.

Конструкция опорного узла

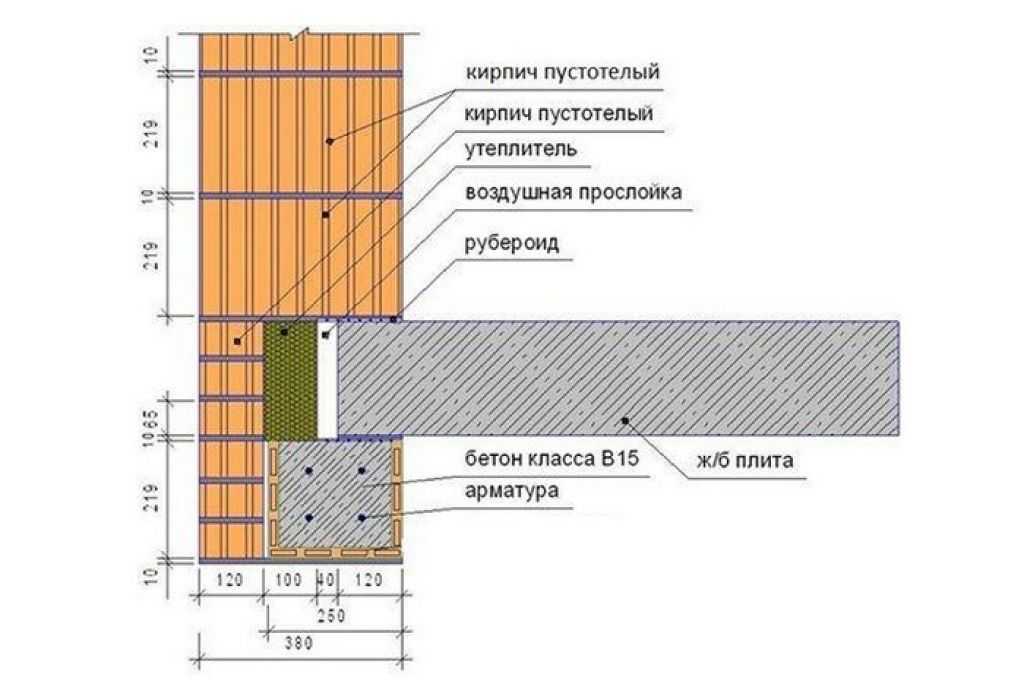

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Способы заведения на стены

Бесспорно, классической методикой является опирание на 2 стороны. В этом случае изгиб происходит под массой нагрузки, а арматура подхватывает создающееся напряжение. Главное условие успеха — соответствие создающейся нагрузки и параметров плиты. Иногда стараются опирать на 3 стороны. Эта методика имеет альтернативное название — опирание с задвижкой.

Подобный подход допустим, если поставить плиты по ширине невозможно, а монолитный блок делать не имеет смысла. Технически подобное решение хуже, чем опирание на 2 стороны. Плиты на длинной стороне нежелательно заводить на стену с глубиной, превышающую толщину самого изделия. В противном случае возникнут защемления. Особенно опасны они для сборных конструкций.

Категорически нельзя:

опирать плиту на две длинные стороны;
ставить вспомогательную опору в пролете;
опирать плиту на две стены, вынося часть в качестве балкона или консоли.

Опирание плит перекрытия на стены из газобетона

Опирание перекрытия на газобетон осуществляется посредством специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести плиты перекрытия и конструкционных материалов следующих этажей или крыши. Что такое армопояс? Это монолитная конструкция из железобетона, повторяющая контуры стен. Армопояс возводится на несущих стенах, которые строят, применяя газобетон.

Для заливки армопояса подготавливают опалубку для бетона, которая представляет собой конструкцию для создания формы, в которую для жесткости укладывают арматуру.

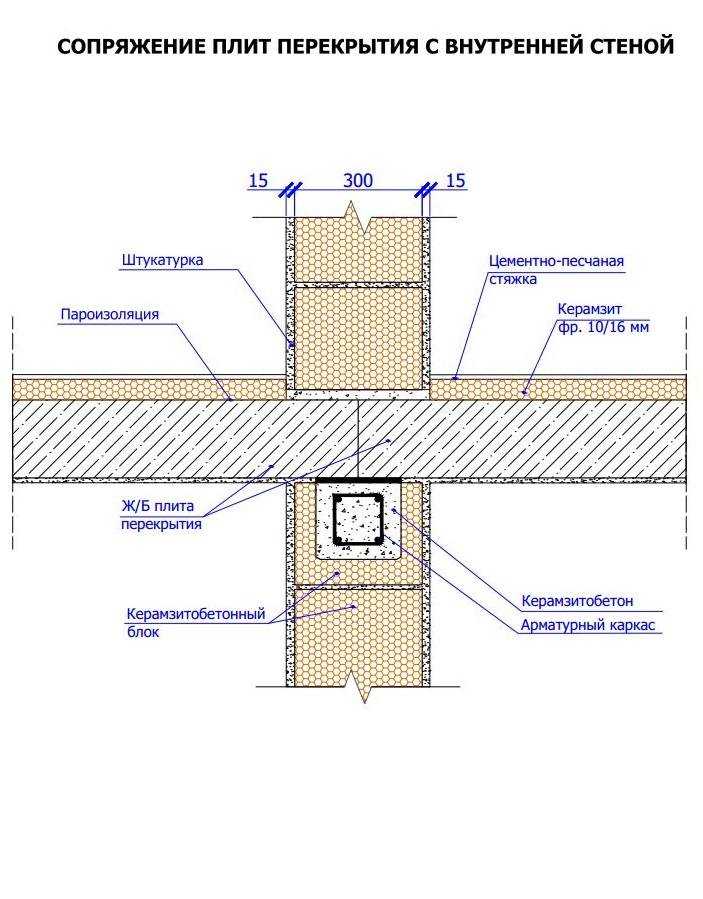

Если опирание плит осуществляется на внутренние стены дома, стены строят таким образом, чтобы они опирались на фундамент. Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как происходит распределение нагрузки по всей площади плиты. Армопоясом не считается конструкция, выполненная кирпичной кладкой на газобетон, а также усиление газобетонной кладки армированной сеткой.

Для опирания плит перекрытия предъявляют следующие требования:

перекрытия и покрытия должны устанавливаться на антисейсмические пояса;
соединение плит и пояса должны выполнятся механически прочными с применением сварки;
пояс должен выстраиваться во всю ширину стены, для наружных стен в 500 мм допускается его уменьшение на 100-150 мм;
для укладки пояса необходимо применение бетона классом не ниже В15.

Назначение армопояса

При обустройстве мест опирания плит перекрытия необходимо учитывать теплотехнические показатели стен и материалов из которых они возведены.

Так необходим ли на самом деле армопояс для опирания плит перекрытия на газобетон? Попробуем разобраться.

Во-первых, армопояс повышает сопротивление конструкции вашего дома от деформирования нагрузками разного рода. Например, усадки конструкции, осадки почвы под ней, перепадов температур в течении суток и смены сезона.

Газобетон не выдерживает высокие нагрузки и деформируется под действием внешних приложенных сил. Для того чтобы этого не происходило, устанавливают армопояса, которые компенсируют нагрузки. Армопояс принимает на себя всю нагрузку, предотвращая тем самым разрушение строения. Газобетон не выдерживает и точечную нагрузку, поэтому крепление деревянных балок при строительстве крыши очень усложняется.

Выход из ситуации предоставляет армопояс. Второе название армопояса – разгрузочный (из-за своей способности равномерно распределять вертикальную нагрузку). Его использование позволяет придать жесткость конструкции. При движении пара и влаги газобетон как пористый материал может расширятся, это может привести к движению плит перекрытия.

Учитывая указанные факторы, можно твердо сказать, что армопояс для опирания плит перекрытия следующего этажа или крыши просто необходим. Иначе при любом отклонении уровня на газобетон выкладывается точечная нагрузка, которая деформирует его и разрушает.

Процесс строительства армопояса не слишком трудоемкий и затратный, при этом он дольше сохранит ваш дом.

Изготовление армопояса

Армопояс обустраивается по всему периметру здания, арматуру при этом соединяют при помощи сваривания или вязки специальной проволокой.

Для того чтобы приступить к работам по возведению армопояса, вам необходимо подготовить инструменты и вспомогательные приспособления:

Способы установки

Существует 3 основных способа опирания пролётных конструкций на стены, каждый из которых имеет как преимущества, так и недостатки:

По двум сторонам – плита работает по классической балочной схеме, как изгибаемый элемент, под действием постоянных и временных нагрузок. Подходит для монтажа в любом помещении.

Плюсы: конструкция поддаётся элементарному расчёту, исключающем ошибки при подборе типа перекрытия.

Минусы: повышенное значение опорных реакций приводит к необходимости обеспечения глубокой заделки пролётного элемента в стену для увеличения площади контакта.
По трём сторонам. Конструкция используется при необходимости формирования двухсветного пространства в высоком помещении, либо при устройстве лоджии в плоскости фасада здания. Существует 2 подвида такого опирания:
- По двум коротким и одной длинной стороне.
- По двум длинным и одной короткой стороне.
Плюсы: в обоих случаях площадь контакта увеличивается, по сравнению с опиранием по 2 сторонам. Соответственно, давление от веса плиты на 1 см2 снижается, и глубину заделки допускается уменьшить.

Минусы: перекрытие перестаёт подчиняться линейной зависимости при расчёте по 2 группам предельных состояний.

При опирании возникают неравномерные прогибы, когда одна длинная сторона полностью лежит на опоре, а вторая выполняет роль пролётной конструкции, деформируясь под нагрузкой. Если рядом с такой плитой лежит элемент перекрытия, опёртый по 2 сторонам, то разница в прогибах может быть заметна невооружённым глазом.
По четырём сторонам – плита накрывает единой конструкцией всё пространство комнаты. Применяется, когда к помещению предъявляются особые требования (например, по обеспечению герметичности перекрытия).
Плюсы: минимальное давление на опоры исключает локальное смятие. Допускается уменьшение площади контакта перекрытия со стеной.

Минусы: при соотношении сторон плиты a/b или b/a < 2, конструкция начинает работать, как опёртая по контуру и требует двойного расчёта в продольном и в поперечном направлении. Это приводит к увеличению количества рабочей арматуры и, соответственно, удорожанию конструкции.

Последовательность действий

При реализации работ соблюдается общая последовательность, характерная для монолитного строительства.

Обустройство опалубки

Для ведения строительства целесообразно приобрести специальный комплект опалубки. Это дешевле чем аренда и надежнее, чем самостоятельное изготовление. Впоследствии комплект можно будет продать практически за ту же стоимость.

Последовательность установки:

по всей пощади помещения монтируются телескопические стойки с шагом 50-60 см. Расстояние от крайней стойки до стены должно составлять 20.0 см;
стойки устанавливаются на треноги, что обеспечивает безопасность. В верхней части фиксируется «вилка» — на которую будут укладываться ригеля. В зависимости от поворота вилки на ней может быть размещен 1 или 2 ригеля;
на стойки выкладываются основные направляющие ригеля;
на них укладываются подпорные ригеля, на которых будет размещаться фанера (щиты), то есть реализуется обшивка горизонтальной опалубкой;
для щитов целесообразно использовать фанеру 18.0-20.0 мм;
затем проводится монтаж дощатых вертикальных ограждений;
система не должна содержать щелей и зазоров. Расположение конструкции проверяется уровнем. Если между перемычками и горизонтальной опалубкой есть зазоры, их можно закрыть монтажной пеной. Мелкие щели при заливке забьются щебнем, так что их можно оставить без внимания.

Закладка арматуры:

используется арматура класса А3;
в зависимости от толщины плиты, закладывается один или два пояса арматуры;
расположение сетки регулируется при помощи пластмассовых фиксаторов, то есть именно на них укладывается нижний горизонтальный слой. Сами стульчики помещаются прямо на опалубку, с шагом 50 см;
расстояние от горизонтальной опалубки и верхнего слоя бетона должно соответствовать толщине плиты, обычно это 20-25 мм;

вязка — нижнюю сетку целесообразно укладывать с размером ячеек 15х15 см, с сечением прутка 12 мм. Верхний пояс можно связать с ячейкой 30х30 см, с сечением 8 мм;
продольные и поперечные стержни связываются проволокой диаметром 1.2-1.5 мм в шахматном порядке;
концы арматурного каркаса должны заступать на несущие стены на 15 см (венцы). Если стены выполнены из газобетона напуск должен быть увеличен до 25.0 см. Также можно предусмотреть выпуск для балконов соответствующей длины.

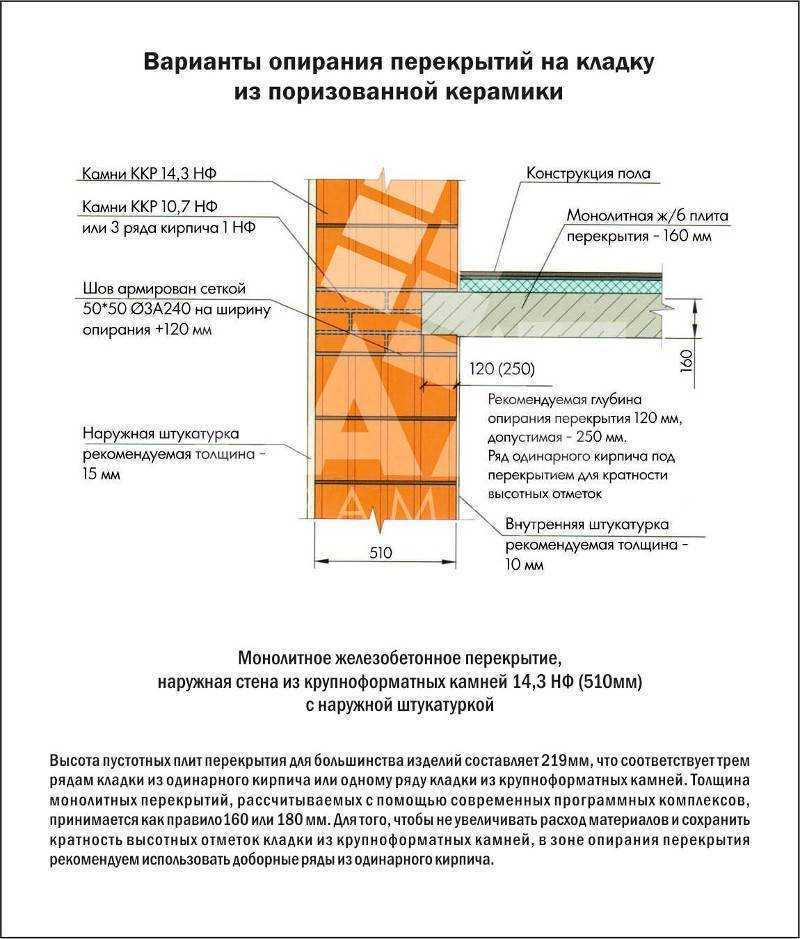

Опирание плиты перекрытия на кирпичную стену снип

Опирание перекрытия плиты на стену — один из показателей надежности, безопасности и долговременности срока службы здания. От грамотной установки плит зависит многое, поэтому все нормы и правила регламентируются государственными органами. Существует специальный документ — СНиП, собравший свод этих стандартов.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

сборно-монолитные;
многопустотные;
изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

Назначением здания — жилое, производственное, административное.
Материалом, из которого изготовлены несущие стены и их толщина.
Размером перекрываемого пролета между стенами.
Размером ЖБ плиты перекрытия и ее веса.
Будущими нагрузками на перекрытия.
Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания

Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания

При строительстве зданий из кирпича кладка ведется вплотную до будущего потолка, при этом важно оставить небольшие ниши для установки перекрытий. Узел опирания плиты перекрытия на стену создается с учетом следующих условий:

торцы плит не должны опираться на кирпичную кладку. Например, при нахлесте в 12 см ширина ниши должна составлять 13 см;
состав раствора для кладки и фиксации перекрытий должен быть идентичным;
пустоты, образуемые в каналах, следует заполнять бетонными вкладышами. Они изготавливаются на заводе вместе с плитами.

Минимальное опирание плит перекрытия на кирпичную стену не нормируется в случае, если на торцевые стенки ЖБ-изделие ложится одной боковой стороной. Монтаж выполняется так, чтобы кладка, которая будет выше перекрытия, не ложилась на образованные крайние пустоты.

Монтаж перекрытий

Работы по установке перекрытий осуществляются бригадой строителей из четырех человек:

машинист крана, который подает плиту,
такелажник, выполняющий стропление плит,
два монтажника, занимающиеся координацией плиты и помещением ее в заданное место.

Опирание плит перекрытия на кирпичную стену при этом является одной из наиболее важных процедур, требующей строгого соблюдения нормативов.

Перед проведением монтажных работ обязательно нужно выровнять гребень кирпичной кладки. Если этого не сделать, плита будет неустойчива. Промежутки, возникающие между плитами, заделываются цементным раствором.

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

толщина 12 см;
ширина 25 см;
глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Если величина опирания перекрытия на стену составляет более 12 см, то здание в дополнительном армированной поясе не нуждается. В таких случаях достаточно соорудить армированный пояс из кольцевого анкера по внешнему периметру плит.

Книги по теме:

Арматурщик — Галина Куприянова — 621 руб.- ссылка на обзор книги

Справочник современного проектировщика — Дмитрий Маилян — 194 руб.- ссылка на обзор книги

Инструкция по проектированию железобетонных конструкций — Б. Васильев — 830 руб.- ссылка на обзор книги

Композиты на основе дисперсно армированных бетонов. Вопросы теории и проектирования, технология, конструкции — Феликс Рабинович — 1 988 руб.- ссылка на обзор книги

Технология монолитного бетона и железобетона — Николай Евдокимов — 1 246 руб.- ссылка на обзор книги

Проектирование железобетонных конструкций по ЕВРОНОРМАМ — Владлен Алмазов — 750 руб.- ссылка на обзор книги

Армирование

Армирование осуществляется стержнями арматуры, с шагом, значение которого не более полученного по расчету. В местах устройства перегородок я устанавливал дополнительные стержни.

Первый этап армирования заключается в создании армопояса по всем несущим стенам, а также по периметру перекрытия. Выполняется он из стержней диаметром 14 мм.

Соединять арматуру между собой сваркой не допускается, потому что при нагреве она теряет свою прочность. Стержни необходимо соединять внахлест, стягивая их вязальной проволокой. Величина нахлеста должна составлять не менее 40 величин диаметра арматуры.

Опалубка монолитного перекрытия Для упрощения процесса в горизонтальной поверхности стены я засверлил глухие отверстия, в которые вставил отрезки арматуры диаметром 8 мм. Они одновременно являются и поперечной (конструктивной) арматурой для армопояса. К ним я прикрепил несущие стержни.

Рабочая арматура укладывается на настил после того, как он накрыт полиэтиленом. Если возникает необходимость удлиннения стержней, то состыковка их должна происходить вразбежку, не допуская двух стыков рядом.

При устройстве армокаркаса необходимо обеспечить зазор между арматурой и плоскостью будущего перекрытия не менее 25 мм для создания впоследствии защитного слоя бетона. Он не допустит контакт арматуры с воздухом и последующую ее коррозию.

Для устройства зазора применяются специальные пластиковые кронштейны для арматуры, которые остаются в бетоне после его твердения. Их можно установить уже после того, как продольные несущие стержни связаны с поперечной конструктивной арматурой.

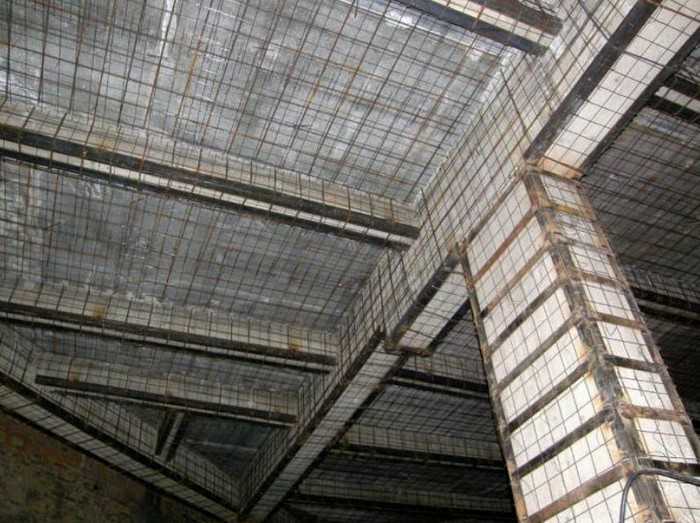

Армирование монолитного перекрытия

По краям будущих проемов необходимо обеспечить армирование не только нижнего, но и верхнего слоя бетона.

Армирование монолитного перекрытия

Назначение и использование плит

Для установки межэтажных перекрытий используют армированные железобетонные плиты различных типов. Их основная задача – перераспределение всех нагрузок от отделочных материалов и предметов домашней обстановки на стены и фундамент здания. Также они используются для разделения постройки на этажи, отделение подвала и чердака.

Средняя, наиболее распространенная глубина опирания равна 120 мм – именно такое значение чаще всего встречается в проектных решениях, однако конкретное значение будет зависеть от множества факторов, в том числе от вида перекрытий и материала стен. В строительстве применяются следующие разновидности многопустотных плит, у каждой из них есть свои особенности монтажа:

Круглопустотные плиты ПК, широко распространенные в малоэтажном строительстве. Для их изготовления используется опалубочная технология, изготавливается опалубка особой формы.
Более современные пустотные плиты ПБ, изготовленные по технологии безопалубочного формования.
Облегченные пустотные – одна из разновидностей ПБ плит. Они отличаются уменьшенной толщиной – она составляет 160 мм вместо 220.
Ребристые железобетонные, снабженные ребрами продольного и поперечного направления. Они обладают повышенной прочностью, поэтому используются в условиях, где требуется наиболее высокая стойкость к механическому воздействию.

В редких случаях при постройке зданий применяются цельные плиты, не имеющие воздушных пустот. Они обладают очень высокой прочностью, но при этом имеют большой вес, что затрудняет их использование в строительстве.

Как укрепить монолитные плиты из железобетона?

Поскольку монолитное перекрытие обладает внушительным весом, его укрепление и ремонт требуют предварительных расчетов несущей способности с целью определения того, как на ней скажется дополнительная нагрузка. Целесообразнее усиление и дополнительную обвязку арматурой производить комплексно – т.е. всех конструкций каркаса.

Фото 3. Монолитные железобетонные конструкции, подготовленные под комплексное усиление

Для укрепляющего армирования используется арматурная сетка с ячейками 150х150 или 200х200 мм из прутков диаметром 14-18 мм. Заливку усиливающего слоя бетона можно производить вручную с предварительным устройством опалубки. Но лучшим способом упрочняющего бетонирования монолита является торкретирование. Данный метод предполагает использование специальной торкрет-пушки, с помощью которой бетонная смесь наносится набрызгом под очень большим давлением.

Процесс торкретирования показан в следующем видео:

Толщина наносимого методом торкретирования бетонного слоя может достигать 50 мм. Набрызг под давлением обеспечивает высокую прочность сцепления нового бетона со старым, но поверхность получается рельефной и повторяет контуры армирующего каркаса. Поэтому основание придется дополнительно штукатурить.

Аналогичным способом можно укреплять и сборно-монолитное перекрытие

Однако здесь важно предусмотреть перераспределение нагрузок на несущие стены или опорные элементы каркаса – т.е. слой бетона не должен просто лежать на поверхности горизонтальной конструкции или висеть на ней снизу.

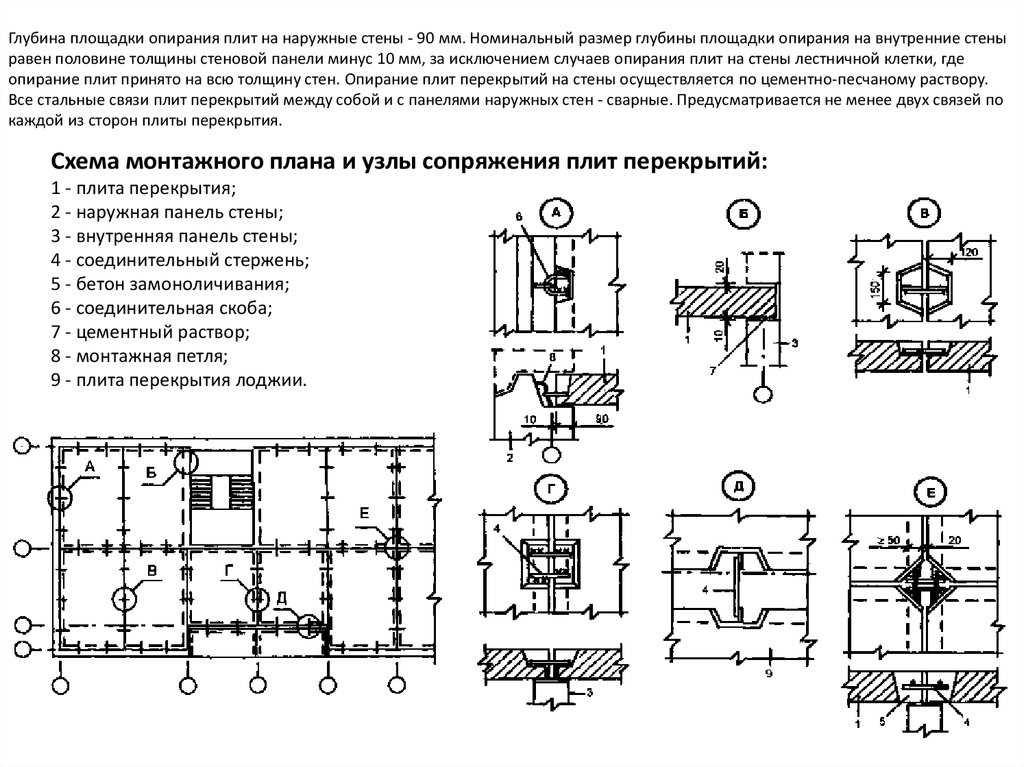

Технология монтажа

При монтаже сборных ЖБИ плит перекрытия в условиях строительной площадки, типовой узел сопряжения выполняется согласно следующему алгоритму:

Кладка несущих стен завершается за 2 – 3 ряда до проектной отметки высоты этажа.
По линиям опирания плит организуется армированный монолитный пояс, позволяющий равномерно распределить опорные реакции от перекрытия по всему объёму кладки. В некоторых случаях проект не предусматривает подобную конструкцию, и монтаж пролётных конструкций ведётся по подстилающему слою из жёсткой ц/п смеси.
Поверх пояса наносится подстилающий слой, разглаженный по всей предполагаемой площади опирания плиты.
К элементу перекрытия крепятся строповочный кронштейн, либо цепи через монтажные петли.
Грузоподъёмный механизм поднимает плиту на нужную отметку, а монтажники аккуратно подводят его к площадке опирания.
Автомобильный или башенный кран медленно опускает плиту на площадку опирания под контролем монтажников.
При незначительном отклонении положения конструкции, рабочие поправляют элемент ломами или кувалдой через деревянный брусок.
По аналогичному принципу укладываются следующие элементы перекрытия.
Когда монтаж сборных ЖБИ изделий окончен, рабочие производят зачеканку швов жёсткой цементно-песчаной смесью.
В монтажные петли плит устанавливаются арматурные анкера, которые впоследствии пересекаются «крест-накрест».
Анкера свариваются между собой, а петли прижимаются к горизонтальной поверхности кувалдами.

По завершении монтажных работ начинается устройство монолитных участков, если раскладка плит предусматривает такое конструктивное решение.
