Блочно-модульные котельные: производство и использование газовых бмк

Использование и принцип работы

Технические характеристики модульных котельных установок позволяют их использовать для снабжения горячей водой и отоплением:

жилых зданий;
промышленных объектов (цехов, складов);
общественных зданий (школ, дошкольных учреждений);
сельскохозяйственных складов.

Если в технологическом процессе предприятия предусмотрено использование пара, то для этого также подойдут модульные котельные.

Сильной стороной таких модулей является простой принцип работы. По мере сгорания в котлах топлива вода нагревается до требуемой температуры. Затем теплоноситель подается в систему. Когда температура в системе падает ниже заданной, снова включается процесс нагрева. Весь технологический процесс полностью автоматизирован.

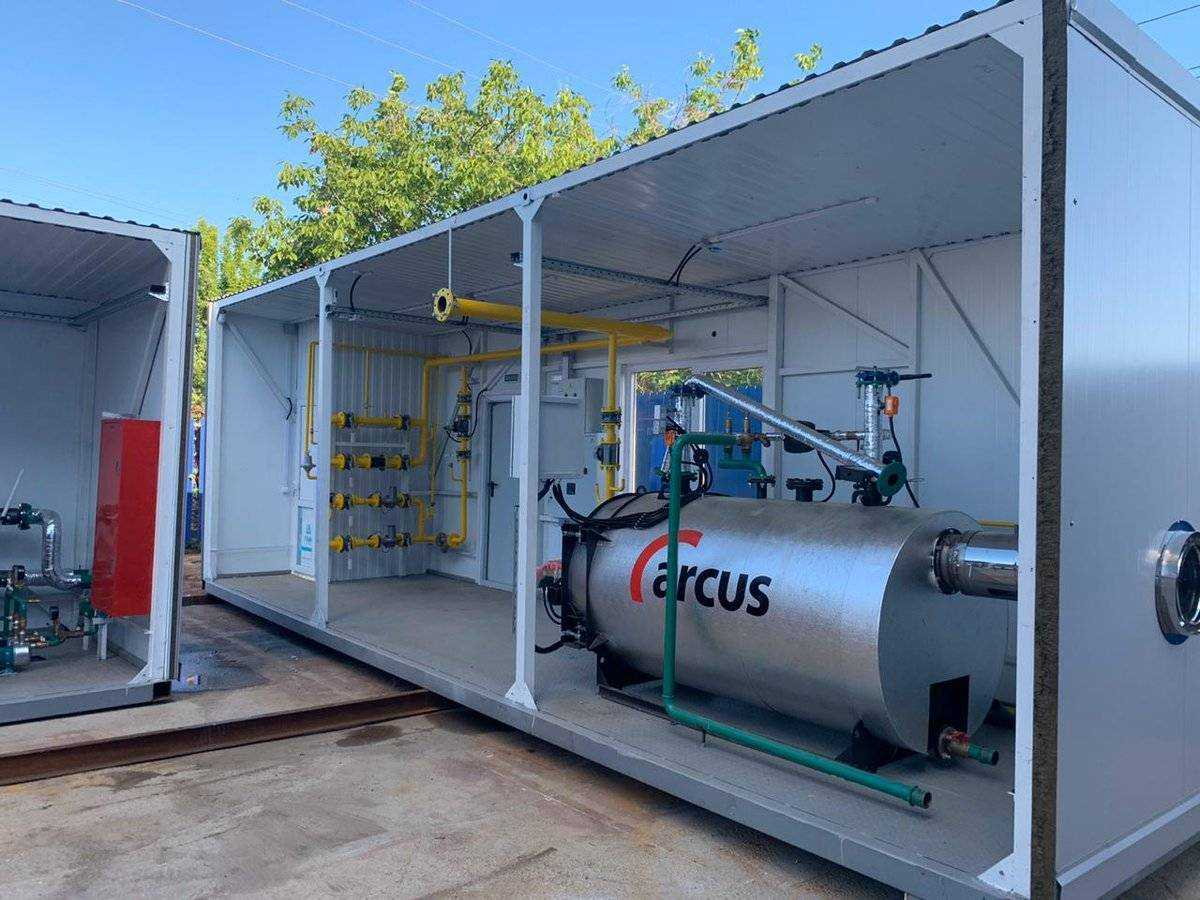

Блочно-модульные котельные — виды

Основным элементом контейнерной котельной является котельная. Это может быть водяной или паровой котел. Используются котлы на любой вид топлива: природный и сжиженный газ, мазут и твердое топливо. Мощность контейнерных котельных находится в широких пределах: от нескольких десятков киловатт до нескольких мегаватт. Также есть возможности их расширения для увеличения мощности за счет добавления дополнительных модулей.

Таким образом, использование мобильных котельных не ограничивается только обогревом зданий и воды. Они могут успешно применяться в технологических процессах на производственных предприятиях и для конкретных целей, например, для обогрева газона на спортивных стадионах или сушки зданий после наводнения.

В зависимости от мощности и типа используемого топлива модульные котлы различают:

по размеру, конструкции и оборудованию;
цене аренды или покупки;
эксплуатационным расходам.

В этом случае они весьма конкурентоспособны по сравнению с традиционными котельными.

Виды

Передвижные котельные установки представлены несколькими видами конструкций. Внешний вид практически идентичен. Главное отличия заключаются в технических характеристиках и особенностях строения.

На выбор покупателям предлагают следующие варианты:

блочные котельные установки (сокращённо БКУ);

Представленные выше виды могут отличаться оснащением в зависимости от условий использования.

Наличие топливной ёмкости. Оптимальный объём – 6 кубических метров.
Дизельный электрический генератор.
Специальная установка, позволяющая подсоединить конструкцию к сетям.

Установка ППК-400

Технические характеристики:

показатель производительности – 400 кг/ч;
котёл комбинированного типа, горизонтальный;
подача топлива осуществляется при помощи ручного насоса;
данная модель активно используется на складах, нефтебазах;
конструкция смонтирована на автомобильном одноосном прицепе.

ППУ-3

Технические характеристики:

система смонтирована в кузове санного прицепа;
прямоточный паровой котел, размещённый в середине кузова;
данный вид замечательно подходит для прогрева нефтепроводов, а также депарафинизации скважин.

ППК-ЮОО

Модель со схожими техническими характеристиками. Такие котельные активно используются, чтобы прогревать нефтепродукты при помощи пара.

ПКН

Технические характеристики:

пар выходит под давлением до 0 9 МПа;
вариант нашёл своё применение в сфере добычи нефти и геологии;
наличие паровых котлов ПКН-ЗМ;
модель можно использовать при работе с нефтью, мазутом и природным газом;
основное предназначение – тёплое время года, открытые площадки;
зимой такие установки консервируют в отапливаемых помещениях.

Котельные модульные, блочно-модульные, мобильные, промышленные, каркасные котельные в Москве

Назад к списку оборудования

Котельное оборудование

Котельное оборудование — это разнообразные котлы, горелки, теплообменники, котельные каркасные, а также блок-модули и дымовые трубы.

Котельные установки малой и средней мощности широко применяются для различных технологических процессов, теплоснабжения, систем отопления, вентиляции и горячего водоснабжения жилых, общественных и промышленных зданий и сооружений, объектов промышленного и сельскохозяйственного строительства, предприятий общественного питания, технологических потребителей теплоты в банях, прачечных, на строительных площадках. В сельском хозяйстве пар, вырабатываемый котлами, используется на животноводческих фермах для запаривания кормов, а также для отопления теплиц и сушки зерна. В связи с освоением малообжитых и труднодоступных районов Севера и Востока значимость котельных установок различных мощностей возрастает.

В качестве топлива для котельных установок используются угли, торф, древесные отходы, газ и мазут. Газ и мазут — эффективные источники тепловой энергии. При их применении упрощаются конструкция и компоновка котельных установок, повышается экономичность, сокращаются затраты на эксплуатацию.

Котельное оборудование применяется для нагрева теплоносителя (чаще всего — воды), с помощью которого осуществляется передача тепла различным группам потребителей. Бытовое котельное оборудование используется для отопления сравнительно небольших помещений (квартир, магазинов, офисов), а промышленное — для крупных объектов (торговых центров, производственных цехов, жилых кварталов и т.п.).

Основа любой такой системы — котел, в котором осуществляется первичный теплообмен. Энергия сгорающего топлива передается теплоносителю (воде, пару, незамерзающей жидкости), которая в дальнейшем по магистральным трубам распространяется до конечных потребителей, где и осуществляется вторая фаза теплообмена: тепловая энергия носителя передается воздуху отапливаемых помещений, приводя температуру в них к показателям, благоприятным для человека.

Мобильные котельные

Мобильная котельная представляет собой самостоятельное отопительное устройство, устанавливаемое отдельно и не зависящее от других обогревательных систем. Агрегат может использоваться как для временного теплоснабжения, в случае неполадок на центральной теплотрассе, так и в роли постоянного источника тепла для ряда помещений (гостиницы, кафе, автосалоны и пр.)

Разновидности

В зависимости от типа потребляемого топлива, различают несколько видов котельных:
• пеллетные;
• газовые;
• электрические;
• дизельные.

Пеллетные модели работают на специальных топливных гранулах, изготовленных из торфа, угля, отходов древесины и других горючих материалов. Их главным преимуществом является удобство и низкая стоимость обслуживания. Существуют ручные модели, в которые топливо необходимо периодически подкидывать, и автоматические модификации, с однократной засыпкой гранул в бункер.

Газовые котельные функционируют полностью в автоматическом режиме и не нуждаются в постоянном контроле оператора, для них требуется лишь задание необходимой температуры. Электрические модели работают от электросети, различаются габаритами и мощностью.

Дизельные котельные обычно используются для восстановления теплообеспечения в аварийных случаях. Они устанавливаются на платформу тягача и в случае прорыва труб либо других проблем центрального отопления могут сразу же быть задействованы. Отопительная сеть дома подключается к такой котельной, через которую начинает прокачиваться вода. В конструкцию дизельных моделей входит котел, мощности которого хватает на обогрев 150–200 квартир.

Основные типы котельных

В зависимости от конструкции выделяются две разновидности устройств.

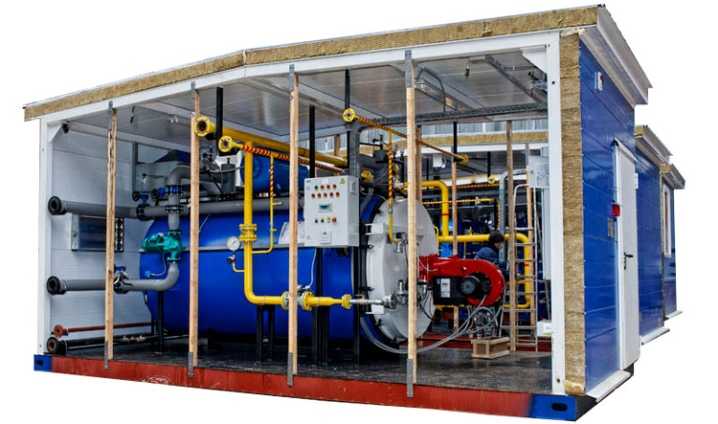

Стационарные БМК

Стационарные БМК обладают хорошей производительностью

Котельная полностью собрана на заводе и предназначается для обеспечения горячего водоснабжения после подогрева носителя. Обладает такими характеристиками:

производительность – к ней подключается теплогенератор с любой мощностью;
допустимость каскадного подсоединения – технология предусматривает объединение нескольких котлов в общую сеть;
универсальность используемого топлива и подключения – совместима с газгольдерами и центральными магистралями;
простота переоборудования под другой вид теплоносителя.

Стационарные устройства доставляются на объект и разгружаются автокраном. Готовая установка с автоматикой, блоком управления, циркуляционным оборудованием, проводкой и системами безопасности монтируется на фундамент.

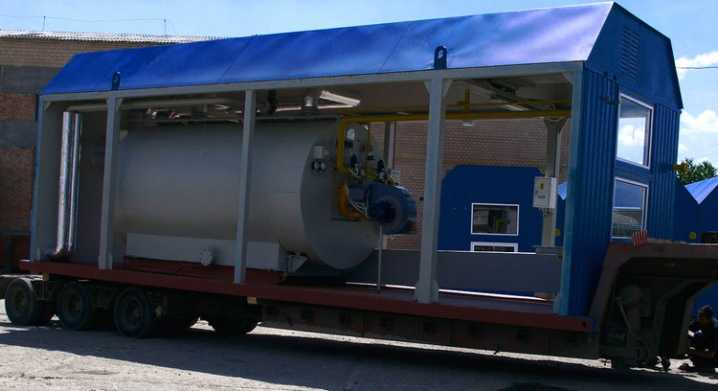

Мобильные системы

Перевозная модульная котельная устанавливается в помещениях с максимальной площадью до 5 тыс. квадратов. Производительность конструкции составляет не более 500 кВт, поэтому ее нельзя доукомплектовывать вспомогательными системами. Маломощные установки отличаются простотой монтажа без подготовительных мероприятий.

Как заказать БМК

Наша компания предлагает комплексное обслуживание. Мы занимаем лидирующие позиции в Москве, поэтому сможем ответить на вопросы, не только касающиеся стоимости и установки, но и относительно безопасной эксплуатации блочно-модульных котельных. Высококвалифицированные специалисты выполнят необходимые работы (от проекта до монтажа)под ключ. Цены, устанавливаемые компанией, доступны и конкурентны, а высокое качество материалов и скорость сборки мы гарантируем. Индивидуально оговариваются транспортировка блочно-модульных котельных и ее оплата. На сайте можно ознакомиться с примерами готовых объектов.

➥ Где используются блочно-модульные котельные?

Блочно-модульные котельные в основном применяются для отопления габаритных помещений. В целом они характеризуются универсальностью и подходят для обогрева различных объектов: частных домов, социальных и производственных зданий, садовых поселков.

❒ Какие преимущества блочно-модульных котельных?

БМК – универсальные технологические сооружения, которые можно использовать для обогрева разных объектов. Также к плюсам стоит отнести:

скорость и легкость сборки. Для возведения не требуется заливка фундамента, на объект БМК доставляется в разобранном виде, и все элементы собирают непосредственно на площадке;
высокий КПД;
экономичность;
автоматизация, ввиду чего БМК требуют минимум обслуживающего персонала для своей работы;
мобильность. Можно перевозить с места на место, собирать и заново запускать в эксплуатацию;
автономность. БМК не зависят от теплосетей и коммуникаций.

К тому же стоимость установки ниже, чем других котельных. Эта особенность объясняется тем, что при сооружении БМК отсутствуют этапы капитального строительства и заливки фундамента.

Какое оборудование входит в комплектацию блочно-модульных котельных?

твердотопливные установки;
газовые;
жидкотопливные;
комбинированные.

Каждый тип оборудования характеризуется определенными преимуществами. Выбирается подходящее в зависимости от того, какой тип энергоресурса доступен на местном рынке, и от пожеланий клиента.

Требования к блочно-модульным котельным

Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа

При покупке и подключении котельной необходимо учитывать следующие нюансы:

Установка осуществляется только после расчетов, согласования проекта и визуального осмотра модуля на предмет повреждений.
Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа на котельные устройства.
Для обеспечения безопасной эксплуатации оборудования на основании СП 89.13330 и 42.13330 организуется санитарно-охранная зона.
Модульные стационарные модификации устанавливаются только на фундамент.
Если используется опасный вид топлива, перед подключением котла организуется заземление, монтируется пожарная сигнализация, детекторы утечек.
Трубопроводы системы оснащаются контрольно-измерительными приборами, соединяются фланцево-болтовым способом.
Апробация конструкции в сборке производится на протяжении 72 часов.

По сравнению с традиционными системами отопления котельные блочно-модульного типа отличаются экономичностью. Частное хозяйство, производственный цех или владельцы жилого дома экономят до 50% оплаты за отопление. Помимо экономической целесообразности установки отличаются минимальным расходом топлива и теплоэффективностью.

Разновидности модулей

Блок можно классифицировать по нескольким признакам. В первую очередь это количество модулей — от 1 до 4. Увеличение числа рабочих отсеков может быть обусловлено потребностью в высокой производительности или же в разделенном теплоснабжении с расчетом на несколько обслуживаемых зон.

Еще один признак классификации БМК — тип используемого топлива.

На практике чаще применяются следующие модули:

Твердотопливные. Предусматривается использование традиционных энергетических ресурсов в виде угля и дров.
Жидкостные. Преимущественно дизельные модели, отличающиеся практичностью в плане содержания.
Газовые. Котельные на газе считаются самыми выгодными с точки зрения экономии, а благодаря контролирующей автоматике все реже возникают нарекания относительно их безопасности.
Биотопливные. Разновидность твердотопливных конструкций, но с экологическими и экономическими преимуществами. Так, пеллетные БМК при небольших затратах дают больше тепловой энергии, хотя в России данный вид топлива пока еще недостаточно распространен в отдельных регионах.

Классификация по типу топлива

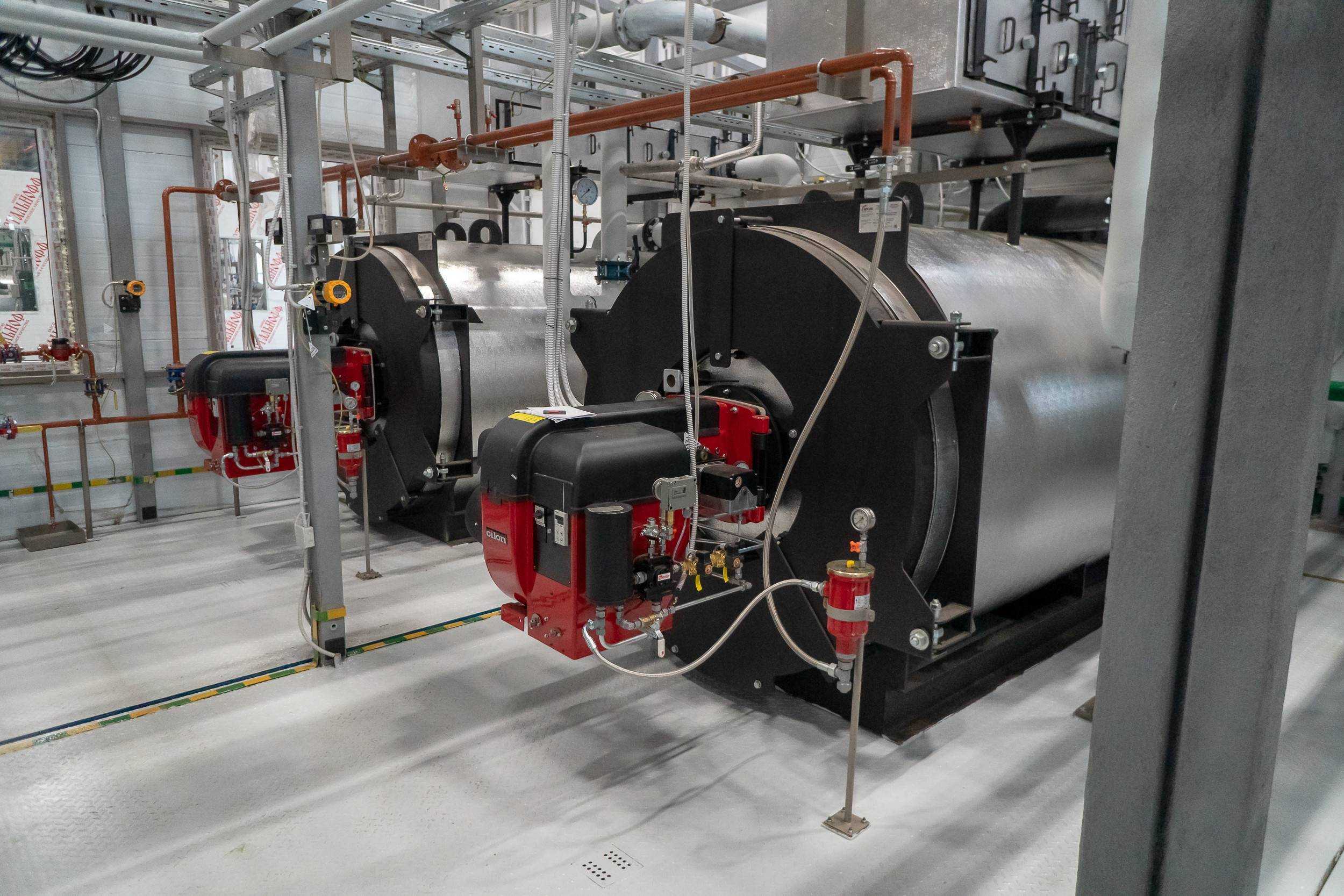

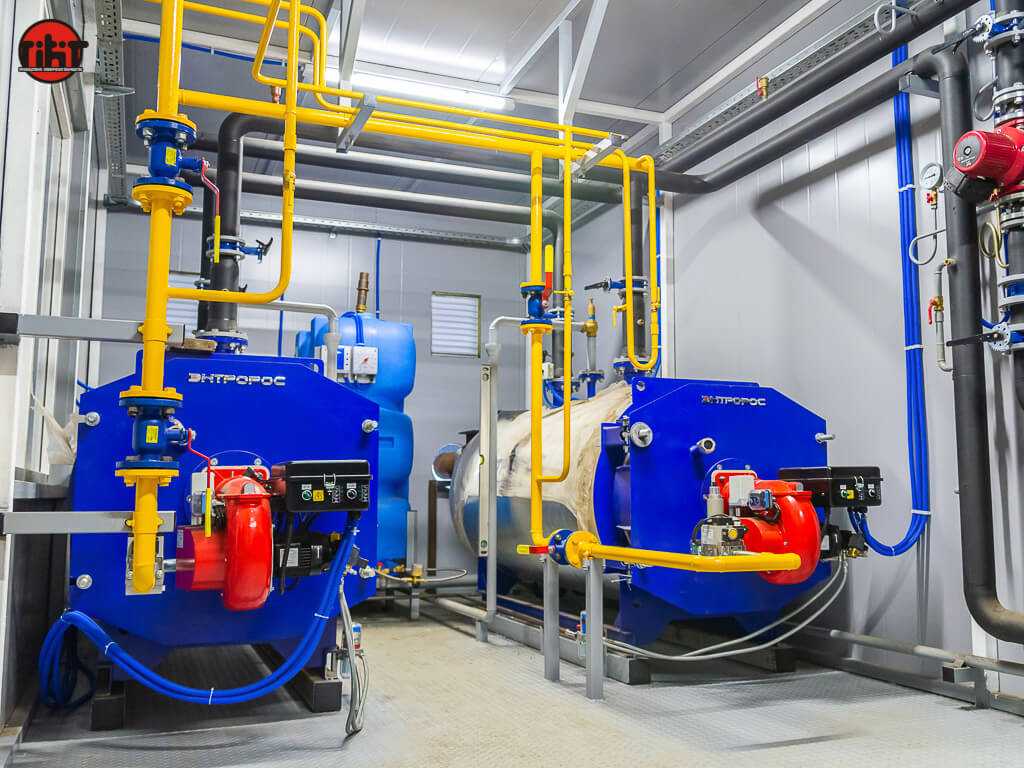

Газовая котельная

Чтобы эффективно отопить частный дом или загородный коттедж, стоит не только подобрать тип установки. Необходимо задуматься о виде используемого топлива. По этому критерию блок-котельные подразделяются на несколько групп.

Газовые устройства

Природное топливо или бутан обеспечивают экономичность работы котельных. Минус установок – дорогой монтаж, но дешевизна газа окупает затраты уже в первый сезон эксплуатации. Модульная газовая котельная подключается к бойлеру, что решает задачи обеспечения дома горячей водой.

Газовый котел отличается безопасностью, оснащается атмосферными горелками с минимальным уровнем шума, адаптирован к низкому давлению. Оборудование подходит для жилых строений и промышленных цехов.

Системы на жидком топливе

Блочные котельные работают на дизеле или керосине. Они будут неплохим решением для местностей без газовых магистралей. Дизельный вид модулей отличается невысокой себестоимостью топливных ресурсов, автономностью работы и высоким КПД.

Твердотопливные модели

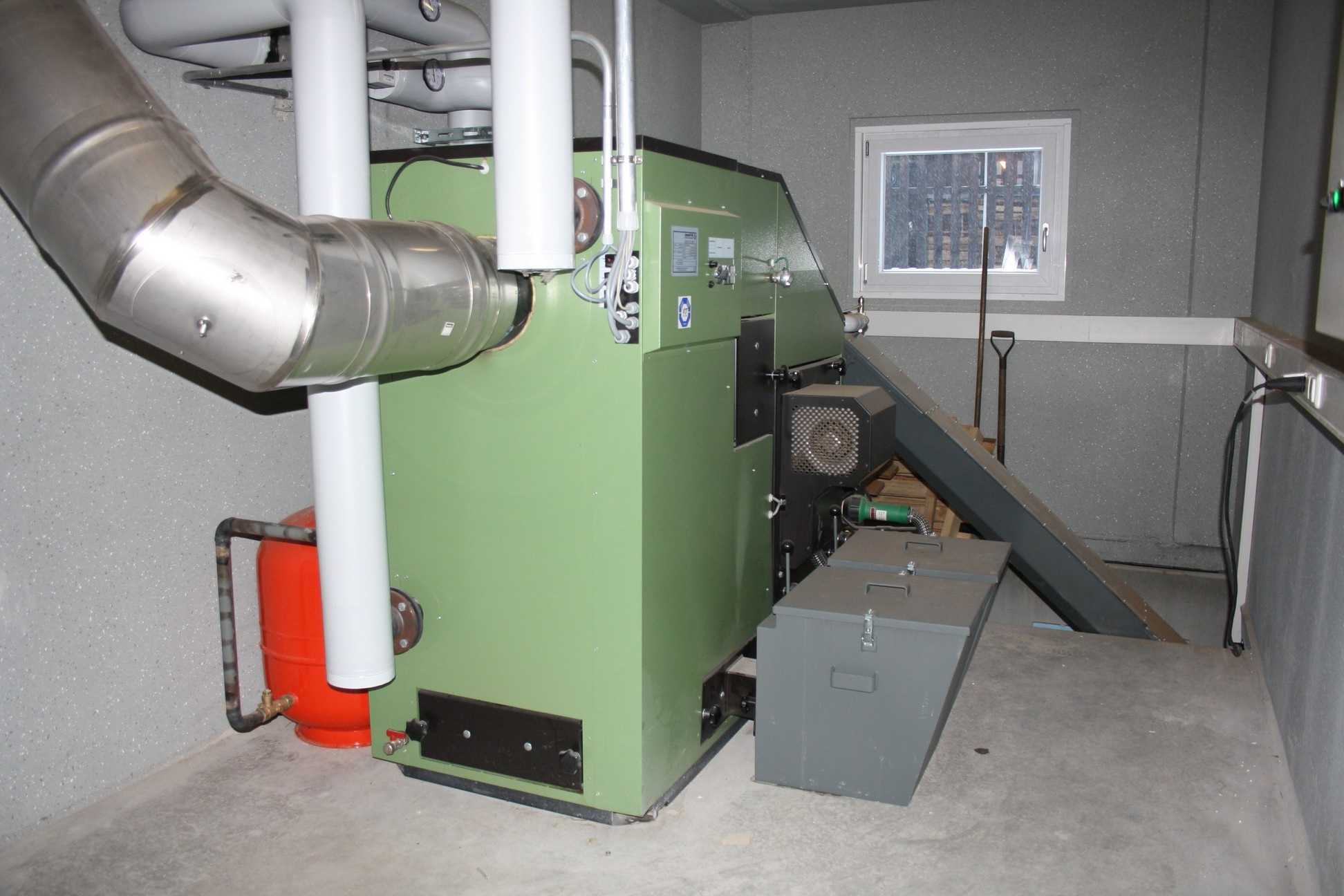

Твердотопливная котельная

Установка, работающая на угле, брикетах или дровах, является резервным вариантом. Твердый вид топлива отличается невысокой стоимостью, а сама котельная не зависит от электрической или газовой линии.

Системы автоматически отводят дым, имеют КПД более 85%. Недостатком твердотопливных БМК является необходимость места для хранения угля, дров или пеллет.

Электрические установки

Строительство котельной не занимает длительное время за счет дешевизны и простоты подключения оборудования. Конструкции не наносят вред окружающей среде, безопасны, отличаются КПД больше 90%. Электрический вид блочных котельных имеет один недостаток – стоимость эксплуатации в 10 раз дороже, чем при использовании газа.

Особенности монтажа

Монтаж модульных котельных состоит из двух этапов. Сначала сборка оборудования проводится непосредственно в корпусе на заводе. Затем установка и подключение агрегата проходит на территории заказчика. Кроме того, процесс установки на месте эксплуатации также подразделяется на два этапа.

Первым делом проводится подготовка участка, где будет устанавливаться модульный блок. Затем осуществляется непосредственно монтаж контейнера на подготовленную площадку. В зависимости от количества котлов в модуле, рядом монтируются один или несколько дымоходов.

Монтаж данных котлов требует наличие соответствующих знаний

Подключение к системе отопления может проводиться по зависимой или независимой схеме. Эти вопросы решаются еще на стадии заказа модульной котельной, чтобы на заводе было установлено соответствующее оборудование. Параллельно с отоплением осуществляется подключение электрооборудования и элементов водоснабжения.

Очень часто для эксплуатации котельной рядом бурится собственная скважина. При этом производится химический анализ воды и ее соответствующая обработка. Такие действия продлевают срок эксплуатации котлового оборудования.

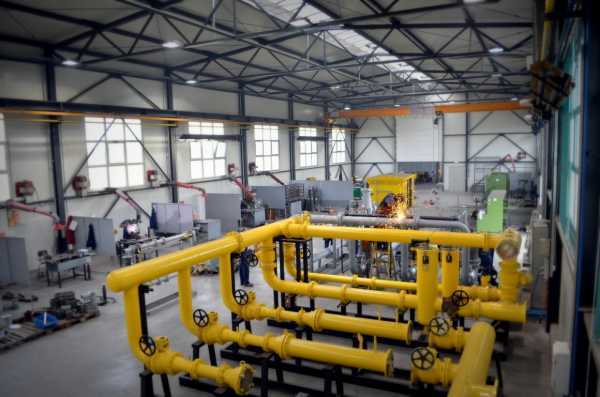

Производство в деталях. Как устроена газовая котельная:

Блочно-модульные котельные — преимущества

Модульные котельные производятся в специализированных компаниях на основе конструкции, которая учитывает конкретные требования пользователя, а также соответствующие правила, стандарты и технические рекомендации.

Они оснащены необходимыми приборами контроля и безопасности. В результате этот продукт во многих случаях превосходит традиционные котельные.

Блочно-модульные котельные могут стать жизнеспособной альтернативой даже для частных домов, особенно когда используется мазутный котел. Размещение такого котла внутри дома всегда вызывает неприятный запах и загрязнение воздуха. А это не способствует здоровью.

Требования к установке

Контейнерная котельная должна соответствовать многим важным условиям. Производители контейнерных котельных прошли сложную официальную «полосу препятствий» для получения разрешений на их производство и допуска к торговле. Благодаря этому пользователь может быть уверен, что котельная будет работать исправно и безопасно. Конечно, необходимо контролировать это (как и любую техническую позицию в движении). Надзор может быть постоянным или периодическим в случае так называемой не обслуживаемой котельной.

В случае более крупных котельных требуется постоянный присмотр, и для этого предусмотрено социальное помещение для эксплуатации котельной. Контейнер, как котельная, должен отвечать многим требованиям, в том числе: строительным, противопожарным, вентиляционным, звукоизоляционным, теплоизоляционным и другим.

Двери контейнера должны иметь подходящую ширину и высоту, чтобы можно было свободно транспортировать все устройства внутри и снаружи во время строительства и ремонта котельной. Дверь должна открываться наружу. Стены и потолок котельной должны иметь соответствующую огнестойкость. В котельных, где запланирована достаточно высокая температура (например, нефтяные котельные), необходимо обеспечить отопление, а стены и потолки должны быть должным образом изолированы.

Для котла должен быть сделан на полу соответствующий плинтус высотой около 10 см. Котельная должна быть оборудована противопожарным оборудованием.

Хранилище топлива для блочно-модульной котельной

Его может не быть (в случае природного газа).
Может находиться внутри контейнера (например, мазут), при соблюдении соответствующих требований.
Вне контейнера как отдельный объект (например, сжиженный нефтяной газ, твердое топливо).

Оборудование хранилища должно соответствовать правилам для хранилищ топлива.

Установка котельной должна отвечать многим требованиям. Они будут аналогичны стационарным котельным. При использовании атмосферных котлов и котлов с наддувными горелками необходимо обеспечить адекватную подачу и отвод отработанных газов. При использовании конденсационных котлов необходимо также предусмотреть дренаж и нейтрализацию конденсата.

Особенности монтажа БМК

Капитальное строительство в данном случае исключается, в чем состоит еще одно преимущество БМК. Основные мероприятия на этапе реализации проекта с готовой станцией относятся к подготовке площадки, где будет эксплуатироваться оборудование.

Должна быть обустроена фундаментная платформа по типу толстой стяжки, на которой в дальнейшем и будет размещена конструкция. Чаще всего поставка БМК на место эксплуатации осуществляется спецтехникой. Непосредственно на площадку блок ставится автокраном, после чего конструкция фиксируется на несущей подложке.

В перечень монтажных работ могут включаться и обвязочные мероприятия. Компоненты оборудования подключаются к источникам энергии, системе дымохода, вентиляционным каналам, водопроводным коммуникациям и контурам доставки топлива. В случае с твердыми горючими материалами организуется и участок для хранения топлива и загрузки в камеры сгорания.

Жидкое топливо для котлов

Агрегаты данной категории способны работать на разном типе жидкого горючего. Это и соляра, и отработанные масла, и смеси этих субстанций, и сжиженный газ. Для работы дизельного теплогенератора применяют специальный отопительный керосин. В установках на масле-отработке используют трансмиссионные жидкости, автомоторные масла, смазочные жидкости на обязательной минеральной или синтетической основе. Отдельные модели жидкотопливных котлов для частного дома можно переоборудовать под газовое топливо.

Прибор, работающий на отработанном масле, необходимо чистить каждые 2-3 дня, котел на соляре – в два раза реже. Средний расход дизельного топлива для отопления дома с площадью в 100 м²/год составляет 4-5 тонн, тогда как отработки требуется 6-7 тонн.

О продукции :: Мобильная котельная

Котельная установка РИМ самый экономичный способ отопления больших помещений ( от 1000 кв. м). Компактная модульная котельная установка контейнерного типа — мобильна в транспортировке, легка сборке, проста в подключении и обслуживании. Контейнерная котельная установка требует лишь подключения труб входа и выхода воды и питания 220 В. Работает наша котельная на одном из самых дешевых видов топлива — отработанном масле. При этом топливо сгорает полностью.

Компания РИМ представляет Вам новый, самый экономичный способ отопления больших помещений ( от 1000 кв. м) — котельная установка РИМ. Компактная модульная котельная установка контейнерного типа мобильна в транспортировке, легка сборке, проста в подключении и обслуживании. Контейнерная котельная установка требует лишь подключения труб входа и выхода воды и питания 220 В. Она не требует помещения, не требует кочегара, работает полностью автономно. Котел установки использует самый дешевый и доступный вид топлива — отработанное масло. Заправка мобильной котельной производится непосредственно с авто-цистерны.

Наша котельная установка на отработанном масле и не выбрасывает в атмосферу вредных веществ. Дыма из трубы нет! Она имеет самый высокий КПД — 100% сгорание топлива. Вы получаете котельную в готовом собранном виде. Подключаете питание, трубы входа и выхода воды и начинаете обогревать помещение. Расход масла от 10 до 30 литров в час: 10 литров — 100 кВт, 20 литров — 200 кВт, 30 литров — 300 кВт, потребляемая мощность электроэнергии 500 Вт вместе с компрессором и насосом.

За основу создания был взят принцип английского инженера Бабингтона (так называемый шар Бабингтона). Если вкратце — на металлический шар подается масло, из шара бьет воздух, образуя благодаря силам поверхностного натяжения своеобразный гейзер (фонтан, как у выныривающего кита). Выбрасываемые фракции поджигаются и полностью сгорают, выделяя тепло, благодаря которому и происходит обогрев. При этом сгорающее масло утилизируется полностью, то есть из трубы выходит тепло, никакого дыма.

Котельная установка РИМ модульного типа, работающая на отработанном масле, станет отличным решением для отопления больших производственных площадей. Компактные размеры, экономичность, простота обслуживания и мобильность, делают котельную установку РИМ одним из лидеров в данном сегменте. Оправданная стоимость котельной установки — ещё один немаловажный стимул для выбора нашей котельной среди представленных на рынке! Узнать стоимость, а также заказать котельную установку РИМ, Вы можете воспользовавшись формой обратной связи или позвонив нам по телефону!

https://youtube.com/watch?v=6B9vfJU4yX8

Блочно-модульные котельные установки — проектирование

На этапе составления заказа производители предоставляют к заполнению специальный опросный лист, в котором будущий владелец указывает требования и характеристики системы.

К базовым параметрам, например, относится число модулей, мощность, вид применяемого топлива, реализация коммуникационной инфраструктуры и т.д. Причем неспециалистам бывает сложно корректно объединять несколько групп требований, так как отдельные показатели могут противоречить друг другу.

Сложные многофункциональные установки особенно проблемны для проектирования. Например, паровые станции с водогрейным контуром требуют больше пространства для технической обвязки, поэтому сразу могут исключаться и принципы компактного размещения. После этого производится анализ требований и конструкторы с инженерами выносят для утверждения техническое задание по изготовлению котельной.
