Требования для помещения с газовым котлом, как правильно подготовить?

Расстояние от котельной до административных зданий

В общественных зданиях могут быть встроенные, пристроенные и крышные. При соблюдении норм:

• температура нагрева воды в водяных котлах не более 115 градусов Цельсия;

• давление в паровых котлах не более 0,07 МПа;

• нельзя отапливать встроенные котельные жидким топливом;
• должна быть свободная площадь для проведения текущего ремонта.

Обязательно разделение жилых блоков противопожарной стеной, в строениях блочного типа.

Названия элементов и конструкция модульного котельного блока

Независимо от типа бойлерной и что будет отапливаться, при вводе в эксплуатацию должны быть соблюдены все требования и нормы противопожарной безопасности. Во избежание несчастных случаев соблюдайте дистанционные нормативы от котельной до жилого дома.

Документация для установки котла

Одна из достаточно неприятных процедур при установке отопительного котла, работающего на газе — это сбор и оформление объемного пакета документов. Многие, столкнувшись с этим процессом, вскорости спешат отказаться от этой идеи.

Прежде, чем приступить к монтажу, придется немало времени уделить согласованию

Основные требования и нормы можно узнать из документа «Газораспределительные системы», входящего в СНиП 42—01—2002. Кроме него неплохо было бы изучить уже неработающий документ, но содержащий большое количество информации, которая будет также полезна — это «Газоснабжение» СНиП 2.04.08—87. Дополнительно придется ознакомиться с нормативами, приведенными в смежных документах, рассказывающих об котельных установках, вентиляционной системе, отоплении, канализации, водопроводе, техники безопасности при стройке, звукоизоляции, пожаробезопасности и др.

Требования СНиП на газовые котельные в доме

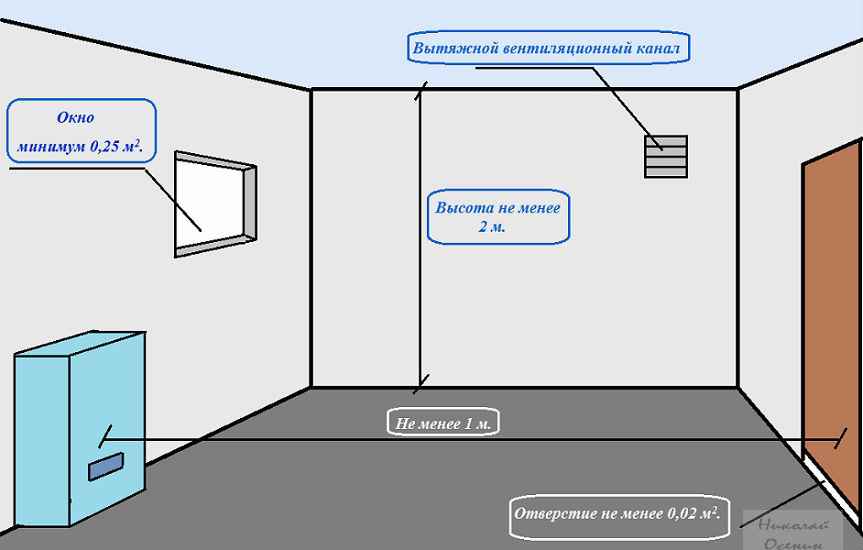

Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах; • высота потолков в помещении должна быть не менее 2,2 метра; • не допускается отделка стен, потолков и полов горючими материалами; • между полотном двери и полом должен быть зазор для поступления воздуха; • размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм; • подача воздуха производится через отверстие в двери или зазор между полом; • размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла; • вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

Дымоход в газовой котельной частного дома

• для дымохода в стене пробиваются канал, который необходимо утеплить; • не допускается подача продуктов сгорания в жилые помещения; • дымоход газового или твердотопливного котла должен быть выше конька крыши; • котел устанавливается на полу или на стене, вдали от электроприборов; • обеспечивается свободный подход к котлу для обслуживания со всех сторон.

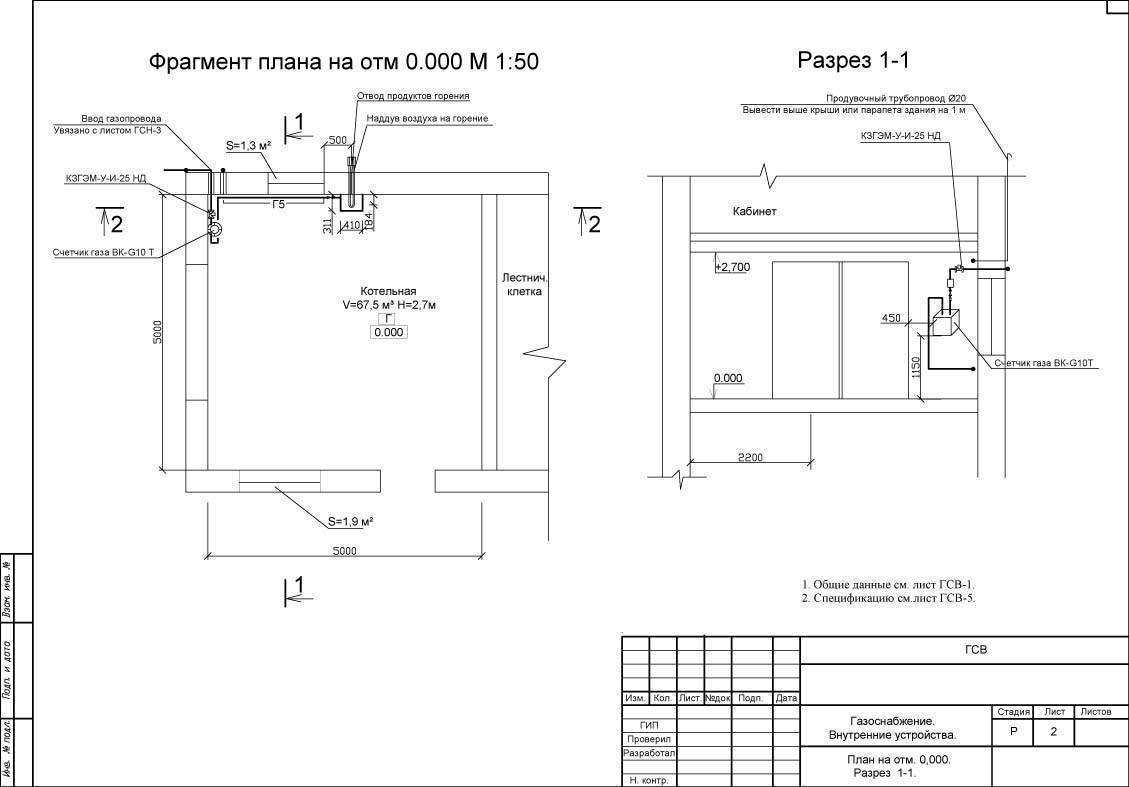

Нормы проектирования

Требования к наружным установкам для обслуживания котельных касаются особенностей их расположения, величины конструкции специальных приспособлений. Например, к высоте этажерки – 1,5 метра, при наличии уклона на крыше для ходовых мостиков задаются определенные габариты, а предел огнестойкости для входной двери – 0,75 часа.

Размещение на территории предприятия не предусматривает ограждений, но расположенные поблизости производственные здания отделяются охранной зоной, а трубопроводы для транспортировки сжиженных горючих газов – специальным оборудованием.

В частном доме

Согласно специальным нормам должны разделяться складские помещения для хранения опасных веществ, химических реагентов, горючих газов и ядов, но удаленность от предприятий или промышленных зданий определяется согласно проекту отдельной комплексной системы.

Для нее предусмотрены параметры с оконными и дверными проемами, специальные покрытия, отсутствие преграды и специальный уровень огнестойкости. Все это закладывается в проектировании и берется в нормативах, связанных с конкретными особенностями. Существует технический паспорт, который должен храниться у владельцев энергоустановок, от насосных до нетрадиционных.

Производственный вариант

Тонкости

Расстояние до автостоянки зависит от наличия проемов. Если в сторону автомобилей смотрит глухая стена, нормы зависят от величины охранной зоны, присутствие проемов диктует удаленность в 9 метров.

Небольшие котлы

Необходимую дистанцию определяют по совокупности особенностей отдельного комплекса, в соответствии с принятыми нормами – СП, СНиП, регламентирующими указаниями, противопожарными мерами. Соблюдение необходимой удаленности гарантирует беспроблемную эксплуатацию.

Нормативные документы

Установленные требования регламентируют порядок организации системы отопления для каждого типа котла, его мощности и места размещения.

Чаще всего применяется оборудование, которое работает на природном газе. Это связано с высокой производительностью и дешевизной при использовании. Конструкция и способ работы позволяют использовать его также и в общественных зданиях.

Нормы СНиП II-35-76 определяют условия установки котлов, работающих на твердом топливе. Электрокотлы монтируются согласно нормативам ПУЭ.

Эти документы закрепляют требования к устройству отопительной системы. Кроме них, существует множество других, регламентирующих отдельные моменты при строительстве, теплоузлов.

Правила и нормы установки газового котла в частном доме

Поскольку нужно выполнять большое количество правил, а иногда и согласовывать условия с газовиками, проектировщиками, пожарной инспекцией, принимающей стороной, лучше доверить разработку проекта и устройство теплоузла организации, уполномоченной производить такие работы и сертифицированной должным образом.

Однако знание хозяином основных норм целесообразно. Место установки котла строго регламентируется. В кухне или другом месте дома можно располагать только небольшие устройства мощностью до 60 кВт.

Объем котельной существующими правилами тоже установлен.

Место определяется следующим образом:

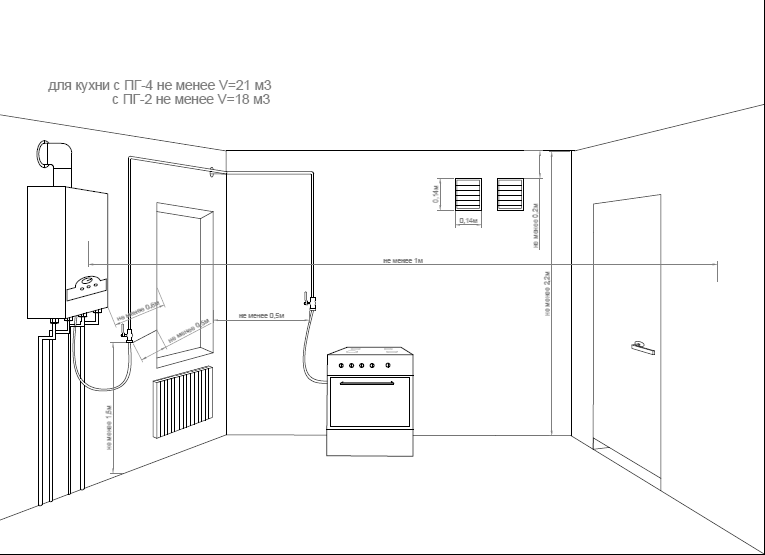

1. Котел мощностью до 30 кВт можно располагать в любом помещении не менее 7,5 м², кроме кухни.
2. Если кухня размером 15 м³ и высота потолка составляет 2,5 м, допускается располагать котел до 60 кВт.
3. Устанавливать оборудование мощностью 30 до 60 кВт можно при объеме помещения не менее 13,5 м³.
4. Кубатура котельной при оборудовании от 150 до 350 кВт предусматривается в размере 15 м³ и более.

Система отопления может иметь 1 или 2 контура. В первом случае она служит только для обогрева и нуждается в дополнительной установке бойлера, а во втором — выполняет обе функции, т.е. отапливает дом и греет воду. Одноконтурный котел целесообразно устанавливать там, где используется много горячей воды.

В 2019 г. введено новое требование — газовая котельная обязательно оборудуется системой для определения утечки газа. Специальный анализатор остановит работу котла в случае необходимости.

Котел закрепляют на стене либо устанавливают на полу. В первом случае его мощность должна быть не более 60 кВт, а в кухне или прихожей этот показатель равняется 35 кВт.

Газовые настенные котлы отличаются высокой чувствительностью к жесткости воды. Для ее смягчения на входе агрегата устанавливают фильтр. Напольные варианты отапливают большие площади и более долговечны.

Для обслуживания оборудования рекомендуется проектировать площадь котельной не менее 7-10 м², а если там есть другая техника, лучше увеличить ее до 12 м². Манометры и другие измерительные приборы проверяются аттестованной лабораторией КИП согласно установленному графику.

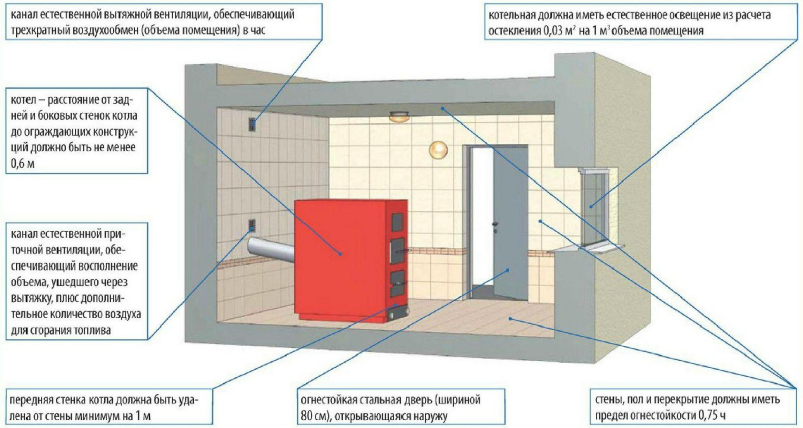

Размеры котельной для твердотопливных котлов

Твердотопливные агрегаты считаются самыми экономичными, так как стоимость твердого топлива достаточно приемлемая.  Они также относятся к категории невзрывоопасных, поэтому жесткие требования к такому помещению не применяются. Но основной недостаток таких котлов – низкий показатель КПД, который составляет около 75%.

Основные требования, которые необходимо учитывать при обустройстве твердотопливной топочной:

• обособленное помещение;
• отделочные материалы должны относится к категории негорючих;
• площадь более 8 м²;
• высота потолков – 2,5м;
• наличие средств пожаротушения;
• скрытая электропроводка с использованием стальных труб во избежание взрывоопасной ситуации;
• котел устанавливается в таком месте, которое бы предполагало возможность проведения регулярной профилактики, осмотра, и в случае необходимости – ремонта оборудования;
• желательно сделать прочное основание высотой в 10 см для установки котла;
• комплексная вентиляция: естественная и принудительная. Естественное вентилирование происходит благодаря наличию окон и дверей, с нормативной кратностью, равной 3;
• окошки или зазоры внизу входной двери должны иметь площадь в 250 см²;
• минимальный показатель светопрозрачных конструкций для освещения помещения должен составлять 300 см³ на 1 м³ объема топочной;
• если котельная пристроена к основному зданию, то она может иметь несколько выходов. Двери, являющиеся входом в домовладение, должны обладать термостойкостью и пожаробезопасностью;
• во избежание возгорания место под установку котла выкладывают металлическим листом размером 50см х 50см, стены покрывают асбокартонном. При строительстве стен топочной используют негорючие материалы;
• дымовые трубы имеют высоту не ниже 5 метров, сгибы и повороты – не более 3.

Расстояние от котельной до жилого дома и общественных зданий

Расстояние от котельной до жилого сооружения норматив СанПиН регламентирует в зависимости от типа постройки и используемого топлива, а также назначения здания. Для газовой, промышленного назначения, отдельно стоящей кардинальные требования – 300 м.

1. Расстояние до жилого дома от котельной можно варьировать согласно нормам СНиП. При использовании твёрдого топлива производятся отдельные расчеты. Предусматривать установку нужно с учетом шумового фона. Также следует учитывать входящие степени загрязняемости воздуха продуктами сгорания. Для пристроек есть запрет на сооружение под окнами квартир (от окон по горизонтали оставляется не менее 4 метров, а по вертикали – 8 метров). Пристройку запрещается возводить с фасадной части здания.
2. От детского сада и школьных учреждений разного типа, равно как и объектов медицинского назначения, нормы предусматривают разработанные проекты. Допускаются только отдельно стоящие, при условии, что стены котельной достигают нужных степеней огнестойкости, а дистанция между помещениями определяется видом топлива и необходимым оборудованием от котла. В таких учреждениях не разрешено строить крышные, встроенные или пристроенные бойлерные из-за необходимости наличия склада топлива, а именно: угля, торфа или легковоспламеняющихся жидкостей. Санитарные нормы определяют необходимое удаление до ближайшего окна (из-за продуктов сгорания и шумового фона), а допустимое расстояние от склада топлива и котельной рассчитывается согласно минимальным противопожарным расстояниям.
3. Сооружение встроенных, пристроенных и крышных котельных в административных зданиях федеральное законодательство разрешает, если соблюдаются установленные нормы температуры воды или давления. Обязательно также наличие доступа или открытых площадок для осуществления технического обслуживания. В указанных выше типах запрещено к использованию жидкое топливо.

На производстве

№ п/п	Строительные нормы и правила	Свод правил
1	СНиП 30-02-97	СП 53.13330.2011
2	СНиП 2.07.01-89	СП 42.13330.2011

Одним из непременных условий является наличие между котельной и городской территорией забора, который проектируется по СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений». Минимальное расстояние от забора рассчитывается по нормативам СанПиН с учетом шума и загрязнений от проходящего процесса. Это касается и соседства с жилыми и общественными зданиями.

Типовой вариант

Подробности

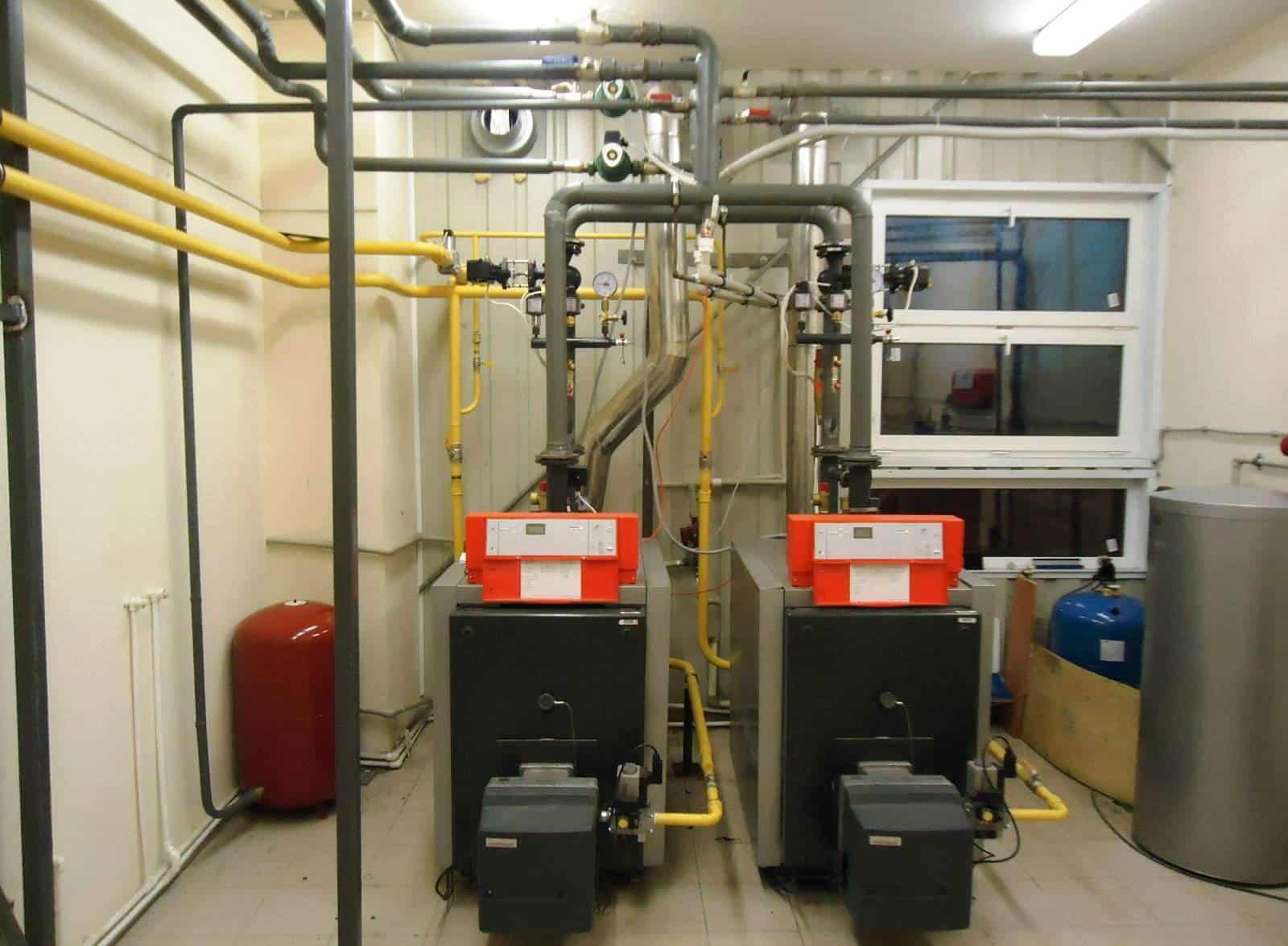

Главные элементы котельной в доме

Монтаж отопления  в частном доме (даже если он и маленький), а также проведение горячего водоснабжения можно решать одним небольшим двухконтурным котлом, который «питается» от газа.

Но в большинстве случаев этого не хватит, а еще потребуется большой комплекс устройств, который может быть выполнен из набора таких элементов:

1. Котел является сердцем всей котельной. Именно он будет отвечать за нагревание воды для отопительной системы. Тепло способно получаться при сжигании различных видов топлива – газообразного, жидкого или твердого. Отдельным случаем будут электрические котлы. В особых случаях ставят даже два котла, чтобы обеспечивать частному дому полную энергозависимость.
2. Бойлер. Если применяется одноконтурный котел, то для нагревания воды в системе горячего водоснабжения, потребуется применять бойлер.
3. Расширительный бачок. В такую емкость будет попадать воды из отопительной системы, если давление в ней будет повышаться. Таким образом, радиаторы и трубы будут защищены от прорывов.
4. Коллектор распределительного типа. Требуется для правильного распределения теплового носителя по всей системе, а еще будет регулировать уровень температуры.
5. Насос для циркуляции теплового носителя. Требуется лишь для тех систем, в которых тепловой носитель будет циркулировать в принудительном режиме.
6. Дымоход. Требуется для отведения продуктов горения за предел дома. Дымоход может не потребоваться лишь для котлов электрического типа.
7. Группа контроля и безопасности представляет комплекс приборов, которые будут отслеживать температуру, а также давление в системе и котле. Также сюда могут подойти датчики, которые смогут контролировать состояние воздуха внутри котельной.
8. Автоматика будет получать команды от пользователя на счет требуемого уровня температуры, а еще собирает данные группы безопасности и дает возможность правильно  отрегулировать основные системные параметры.
9. Арматура запорного типа требуется для того, чтобы проконтролировать поток теплового носителя.
10. Трубы, по которым будет идти вода от котла в радиаторы отопления.
11. Фильтр требуется для очищения воды перед тем, как она попадет в бойлер или котел. Если в регионе воды будет насыщена солями, а также будет содержать механический тип примесей, то без фильтрационного канала точно не обойтись, так как в противном  случае оборудование может очень быстро отказать.

Необязательно применять для системы все описанные элементы, а еще их набор будет зависеть от большого количества факторов. Перед этим, площадь дома и разновидность топлива.

Типы котлов

Именно о того, какой тип котла будет применен, будут зависеть большинство нюансов обустройства такого помещения, как котельная. По типу используемого топлива котлы могут быть:

1. Газовые, которые работают от сжиженного или природного газа, а также отличаются высоким коэффициентом полезного действия и простотой управления. Их можно будет перевести с одного типа газа на второй. Это идеальный выбор для множества загородных домов.
2. На твердом топливе (дрова, уголь, брикеты и торф) в плане использования более экономны, но потребуется постоянно следить за системой, а также подкидывать топливо.
3. На жидком топливе (дизель). Монтаж котельной в частном доме с использованием  котла, работающего на жидком топливе, применяется в том случае, где нет возможности применять природный газ или подвезти сжиженный. Если же спустя время  в районе будет проведен газопровод, то такой котел получится переоборудовать на работу от газа.
4. Электрические котлы являются самыми безопасными, удобными, а еще бесшумными, но они еще и самые дорогие. Отапливать целый дом будет невыгодно, но в роли резервного источника тепла они прекрасно подойдут.

Какой мощности требуется котел? Расчет следует доверять специалистам, которые знают, что учесть следует множество параметров. Чтобы примерно понять, какой мощности оборудование может потребоваться, следует использовать правила, согласно которому на каждые 10 квадратов площади дома потребуется 1 кВт мощности оборудования. Если он будет использован в системе горячего снабжения воды, то требуется добавить еще 10% к рассчитанной мощности. Чтобы котел не работал на пределе, к этому значению добавьте еще 20%.

Виды котельных

Видов современных котельных много. Они разнятся видом топлива, типом энергоносителя, размещением, уровнем механизации.

Принимая во внимание вид топлива, их подразделяют на:

Жидкотопливные. Они работают на масле, мазуте, нефти, дизельном топливе. Ввод их в эксплуатацию происходит быстро, без наличия разрешений, лимитов.

Газовые. Считаются оптимальным вариантом, так как они экономичны и экологичны. К преимуществам можно отнести отсутствие оборудования с большими параметрами и возможная полная автоматизация.

Твердотопливные. Помещения отапливаются при помощи дров, торфа, угля, брикетов и паллет (отходы лесопереработки и сельского хозяйства). Положительной составляющей является низкая стоимость и доступность топлива, но требует установки дополнительного оборудования.

Электрические. Работают от электрической сети. Предполагается доукомплектование специальным оборудованием, таким как циркуляционные насосы, предохранительные клапаны, автоматические воздухоотводчики, расширительные баки закрытого типа.

В зависимости от типа теплоносителя они делятся на:

• водогрейные (отапливают помещения и нагревают воду как в жилых домах, так и в производственных помещениях);
• паровые (устанавливаются преимущественно на промышленных объектах);
• комбинированного типа (включают в себя оба предыдущих типа);
• на масле диатермическом (использование органических высокотемпературных жидкостей).

Разнятся типами размещения, в связи с чем бывают:

• стационарными — являются капитальными строениями с фундаментами, стенами, перегородками, крышей, оборудование устанавливается на месте;
• блочно-модульными — быстро монтируются и вводятся в эксплуатацию, можно увеличить мощность, автономность, мобильность, большой КПД.

Блочно-модульная котельная

Учитывая степень механизации они подразделяются на:

• механизированные (нет необходимости в операторе);
• ручные (топливо подается в ручном режиме);
• автоматизированные (предполагается полная автоматизация, без участия человеческого фактора).

Расстояние от газовой котельной до жилого дома | Загранник

При строительстве котельных учитываются требования СНиП, регулирующие расстояние от котельной до дома, соседнего участка и ДОУ. Какие существуют нормы для постройки отопительных сооружений. По каким правилам вводят их в эксплуатацию.

Проект первого этажа частного дома с котельным помещением

Виды котельных

В зависимости от типа топлива бывают:

• газовые;
• жидко-топливные;
• твердотопливные;
• комбинированные;
• электрические.

По месту расположения:

• стационарные;
• встроенные;
• пристроенные;
• блочно-модульные;
• крышные.

Схема конструкции модульной котельной для установки на крыше

Перед строительством нужно решить, чем будет отапливаться дом. Где будет располагаться котельная.

Газовые котлы

Требования к газораспределительным системам прописаны в СП 4.13130.2013, пункт 6.7.

В зависимости от мощности размещают:

• до 30 Квт в доме, в кухне;
• от 30 до 200 Квт подойдет любое отдельное помещение в здании;
• выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

Готовая схема процесса отопления на газовом оборудовании

В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией. Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

1. Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
2. Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

Место размещения котельного помещения на общем плане дома обычно располагается в угловых помещениях или подвале

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Требования к помещению котельной в доме и квартире

Никаких особых отличий для коттеджа или квартиры, в плане установки автономной системы отопления, нет.

Есть критерии СНиП, применяемые ко всем категориям помещений и если таковые соответствуют установленным стандартам — там можно расположить газовый котёл.

Особенного рассмотрения заслуживают кухни. Архитектор, создавая план дома, уже учёл необходимые требования безопасности. Но это не всё. Большую роль играет суммарная тепловая мощность, исходящая от всех кухонных агрегатов (варочная печь, ТЭН, батареи отопления, бойлер). Максимально допустимое значение для этого показателя — 150 кВт.

В загородном доме допустимо устанавливать любой котёл, да и с помещением проблем обычно не возникает. А вот в кухне городской квартиры разрешено устанавливать только один вид котла — настенный, оборудованный закрытой камерой сгорания. Дополнительно во входной двери делается зарешеченный проём, площадью не менее 0,02 м² – для увеличения тяги воздуха.

Есть и другая сложность. Входная дверь котельной ведёт на улицу, это правило строго соблюдается. Надзорный орган потребует либо установить такую дверь, либо ликвидировать перепланировку. Часто выход один — проламывать проём в стене, что чревато многочисленными затратами сил, нервов и денег.

На маленьких кухнях, объём которых меньше 7,5 м³ не разрешено размещать два водонагревателя — жильцам домов старой постройки с идеей отдельной топочной придётся распрощаться.

Фото 1. Газовый котел настенного типа, установленный в квартире. К прибору должен быть обеспечен свободный доступ.

В многоквартирном здании при пожаре есть риск перехода огня на другие помещения. Так что желающим оборудовать топочную на кухне лучше сразу настроиться на отказ со стороны пожарного надзора — перепланировку не разрешат.

Важно! Во всех случаях монтаж газового котла производится только квалифицированным специалистом. Никогда нельзя брать эту задачу на себя!

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

• зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
• свободное пространство в 1 метр перед лицевой панелью котла;
• свободное пространство в 80-150 см слева и справа от котла;
• расстояние в не менее, чем 150 см до потолка;
• деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
• стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Заключение по теме

Когда перед потребителем встает проблема установки газового котла, в первую очередь необходимо правильно выбрать сам отопительный агрегат. И на основе его мощности затем подбирать размеры помещения, выполняя все остальные требования.

Требования к помещениям практически одинаковы, но есть и различия. Именно в них вся загвоздка, поскольку не все потребители их знают. Поэтому нередко происходит так, что котел уже установлен, а газовики не подписывают акт приемки агрегата в эксплуатацию. И приходится все делать заново или частично переделывать помещение. А это вновь непредвиденные расходы.
