Печь барбекю своими руками

Обустройство печи в домашних условиях

Чтобы сделать печь для дачи своими руками, можно воспользоваться простой схемой буржуйки. Для стенок печи берется лист металла не менее 5 мм в толщину. Для патрубка дымохода нужно подготовить трубу с диаметром 100 мм и длиной около 250 мм.

На металлический лист согласно плану наносится чертеж, а потом вырезаются 6 деталей, к числу которых относят две поверхности для низа и верха, по 2 торцевые и боковые стенки.

К донной поверхности привариваются уголки для ножек. А в торце оборудуется отверстия для дверцы топки и поддува. Соорудить печь можно также из старой металлической бочки или бидона.

Печь на даче является неотъемлемым элементом интерьера, обеспечивающим уют жильцов. С ней можно не только обогреть помещение или вскипятить чайник, но и при необходимости подключить систему ГВС.

Порядок установки

Разумеется, самое простое решение — заказать печь на дачу с установкой. Однако монтаж часто обходится дороже самого изделия, да и самолюбие может пострадать: неужели взрослый человек не в силах выполнить столь несложную работу самостоятельно? Давайте познакомимся с чужим опытом — изучим отчет об установке печи-булерьяна одним из завсегдатаев дачного форума.

100-килограммовый булерьян занесен в дом.

Первый этап — выполнение несгораемой разделки под дымоход. Стена каркасного дома между стойками аккуратно высверлена и обшита оцинковкой с прокладкой листового асбеста.

Затем был изготовлен опорный кронштейн для дымохода. Поскольку сварки не было под рукой, он был собран на болтах; из инструментов понадобились лишь дрель и болгарка. Под кронштейн пришлось усилить каркас стены; на него был тут же установлен тройник с емкостью для сбора конденсата.

Кронштейн с тройником.

Внутренняя поверхность стены вокруг разделки подготовлена к близости горячей печки: она проложена асбестовым листом и обшита оцинковкой.

Защитный экран на поверхности стены.

К монтажу основания владелец печки подошел со всей серьезностью.

1. Первым слоем стал толстый керамогранит, разложенный по деревянному полу с фиксацией обычными шурупами по краям.
2. Поверх были уложены асбест и тонкий слой базальтовой ваты.
3. Пирог накрыл лист оцинковки, закрепленный по периметру оцинкованными саморезами. По его периметру был сделан невысокий бортик, который не даст сквознякам разносить по дому щепу и просыпавшуюся золу.

Печь подключена к тройнику через переходник, посаженный на жаростойкий силиконовый герметик.

После монтажа переходника.

Последний этап — сборка дымохода с его фиксацией к стене хомутами. В нашем случае была использована сэндвич-труба; пять метровых труб обеспечили необходимую с учетом удаления от конька высоту.

Корпус печи-барбекю Гудкова

Материалы

1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка–мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду

Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней

Версия мангала под казан из металла

Кованый мангал с навесом

Чтобы более точно определить функционал очага, нужно выбрать место его установки. Если нет каких-либо ограничений, сооружение ставят рядом с зоной отдыха — у беседки, бани, рядом с прудом. Не лишним будет наличие рядом коммуникаций — водопровода и канализации.

Следующим этапом является разработка проекта. На чертеже необходимо отобразить такие детали:

• Основание. Будет это монолитная железобетонный фундамент с закладными или вымощенная плитками площадка.
• Опоры. Указываются ножки и полочки. Как правило, делается две полки — одна сверху для посуды, другая снизу для дров и угля.
• Жаровня. Прорисовываются четыре стенки и основание для казана. Расположение чаши может быть по центру или с края. Топка может быть общей или раздельной.
• Навес или крыша. Данное сооружение нужно для защиты от снега, дождя, солнечных лучей. Кровля может быть совместной с очагом, съемной или быть отдельным строением, накрывающим печку или всю зону отдыха.

Чтобы сварить мангал с местом под казан, потребуются такие инструменты:

• сварка;
• болгарка;
• дрель;
• гаечные ключи;
• отвертки;
• рулетка;
• угольник;
• уровень;
• молоток.

Список материалов:

• уголок 30х30 мм;
• профильная труба 20х40 мм;
• огнеупорная листовая сталь 4-6 мм;
• просечка по метражу;
• болты и гайки;
• заклепки;
• электроды, диски по металлу;
• газовый баллон или один колесный диск.

После сварки металлический мангал необходимо покрыть кузнечной краской

Стандартная инструкция сборки мангала:

1. Подготовка рабочего места, проверка наличия материалов и работоспособности инструментов.
2. Выполнение разметки. Раскрой металла на заготовки. Очистка срезов от заусенцев, закругление острых граней, шлифовка мест сварки.
3. Соединение стенок между собой точечной сваркой. После коррекции формы присоединение к днищу.
4. Наложение окончательных швов. Просверливание отверстий в днище и нижней части стенок.
5. Наложение и закрепление подставки для казана. Используется кольцо от газового баллона или колесного диска. Другим вариантом является квадрат из уголков, в котором предусматривается возможность регулировки размера под посуду разного размера.
6. Создание опорных элементов. Делается каркас из труб и уголков, создаются полочки, затем жаровня и ножки стыкуются вместе в паз или на сварку.
7. Вырезание отверстий в стенках для укладки шампуров. В зависимости от приоритетов им придается треугольная, квадратная или полукруглая форма. Последняя легче подвергается очистке от грязи.

Критерии выбора

Подбирать оборудование для отопления дома нужно таким образом, чтобы оно обеспечивало полный обогрев имеющегося помещения, исходя из его площади. Печь на дровах, например, является достаточно простым и экономичным устройством, оперативно решающим проблему согревания обитателей дачного домика.

Важное значение при выборе имеют такие особенности:

• компактность и простота конструкции, особенно если домик маленький;
• безопасность эксплуатации в домах из любого материала, герметичность дымоотвода, соблюдение параметров тяги;
• устойчивость к природным факторам в периоды, когда печь не эксплуатируется;
• оперативная растопка, быстрое нагревание помещение, сохранение тепла в течение длительного периода времени;
• наличие удобной дверцы, которая позволяет использовать устройство в качестве камина;
• обустройство варочной поверхности;
• предпочитаемое топливо для топки – желательно останавливать выбор на более универсальных моделях;
• мобильность, возможность перемещения при необходимости;
• встраиваемость блоков для подключения системы ГВС в домике.

Предназначение различных моделей: уличная печь для дачи, сада, двора

Барбекю из кирпича лучше всего использовать тем, кто живёт в частном доме. Такая печь является стационарной, то есть её невозможно переносить. Для такого барбекю можно сделать вертел, поверхность для разделки продуктов, полки под посуду и даже встроенную мойку.

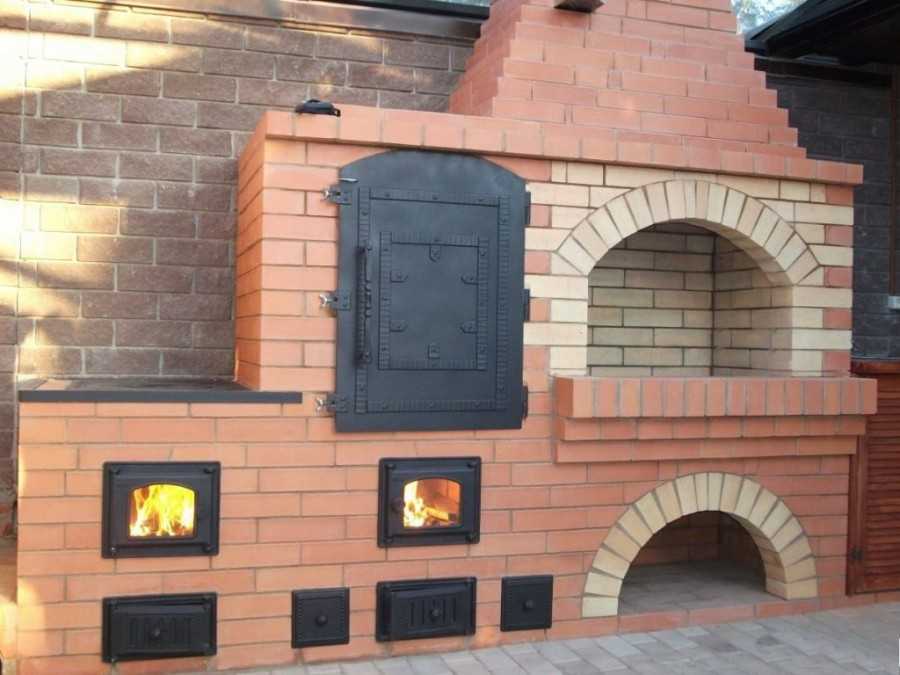

Фото 3. Кирпичное барбекю расширенной компоновки, в котором есть место для приготовления пищи на углях и также для варки различных блюд.

Барбекю расширенной компоновки применяется для готовки блюд на углях или на чугунной плите с отверстием. Так можно варить супы, подогревать воду или готовить картошку.

Барбекю из железа легко переносится, удобно для использования как в своём дворе, так и на лоне природы. Такая конструкция компактна, её легко поместить в багажник автомобиля. Она идеально подходит для любителей загородного отдыха.

Печь из кирпича

Это одна из самых надежных и теплоемких конструкций, которая может легко отапливать несколько помещений одновременно. Печь длительное время сохраняет тепло, даже после того, как огонь погаснет. Она отличается высокой функциональностью, вписывается в интерьер помещения, позволяет обеспечить уют в доме.

Соблюдение технологии кладки обеспечит вам безопасность по пожарным требованиям

Важно правильно вывести ее и оборудовать специальной герметичной задвижкой.

Однако от вас потребуется соорудить прочный фундамент. Чтобы при усадке дома движение стен не потянуло за собой фундамент печи, его нужно обустраивать строго изолированно.

Такие конструкции целесообразны в домах с длительным периодом проживания. Это связано с тем, что кирпичная печь боится влажности, особенно если вы ее не будете топить долгое время. После перерыва нужно провести разгон – совершить 2-3 топки для просушивания конструкции и выхода на оптимальный уровень теплоотдачи.

Размещение

Если решено устроить на своем участке печь-мангал, то независимо от выбранного вида печи в первую очередь нужно думать о пожарной безопасности – месте ее установки. Следует понимать, что любое устройство с открытым огнем при небрежном отношении к его размещению и правилам использования угрожает серьезными ожогами, большими пожарами, в результате которых наносится вред здоровью людей (часто с летальным исходом), окружающим постройкам и природе.

Безопасней всего размещать место отдыха с мангалом на участке, который находится на значительном расстоянии от основных построек (дачного дома, хозяйственных строений, помещений с животными и птицей). Но это не всегда удобно, особенно для открытой уличной жаровни и тех моделей, что под крышей, но не имеющих электричества, водопровода и других удобств цивилизации.

Беседки с мангалами можно размещать на одном фундаменте с домом и под одной с ним крышей. Но в этом случае следует придерживаться всех требований противопожарной безопасности для построек и жилых помещений.

Не рекомендуется подобные устройства размещать в следующих местах:

• рядом с территорией хранения дров, сена, пиломатериалов и их отходов;
• вблизи сухого травостоя, пожароопасного мусора;
• вплотную к заборам и стенам;
• непосредственно под деревьями и свисающими ветками.

При установке в саду или на улице разборного мангала нужно учитывать скорость и направление ветра. Дым не должен идти в сторону соседних строений и домов, а в случаях устройства стационарного уличного мангала (в том числе и в беседке) следует поинтересоваться местной «розой ветров» и построить защитный экран со стороны наиболее возможного «ветродуя». В продаже имеются специальные переносные защитные экраны, что является лучшим вариантом решения проблемы направления ветра.

Также нужно позаботиться и об удобстве пользования печью в выбираемом месте участка.

Здесь должны решаться такие вопросы:

• свободный подход к устройству хотя бы с двух сторон, ведь всегда удобнее и веселее готовить пищу с помощником;
• рядом должно быть место для стола и сидений;
• возможность обеспечения зоны отдыха чистой водой и освещением;
• удобный проход к месту от дома.

Также следует учитывать следующие моменты:

• сколько времени предполагается проводить на даче (имеется в виду постоянно или только в летний период) – от этого зависит установка печи в закрытом помещении или в открытой беседке;
• на сколько людей рассчитывается площадка для отдыха;
• какой дизайн выбрать для зоны мангала и беседки.

У каждого хозяина наверняка будет иметься еще масса вопросов по темам устройства и выбора печей, но их уже можно решать в процессе создания интерьера.

Конструкции печей и их размеры

Конструкция и размер уличной печи зависит от её вида.

Русская

Этот вариант имеет самую сложную конструкцию, которая состоит из следующих частей:

• Опечек — полость, предназначенная для хранения дров.
• Печурка — углубление для просушки топлива.
• Шесток — площадка перед топливником для размещения посуды перед закладкой в печь или после приготовления блюда.
• Под — нижняя поверхность варочной камеры.
• Топливник — полость, куда закладываются дрова.
• Перетрубье — место для сбора дыма из топливника, который уходит в дымоход.
• Душник — маленькое окошечко, служащее местом отвода дыма. Оно также ведет напрямую в дымоход.
• Вьюшка — заслонка для полного перекрытия дымохода. Внутри располагается вторая заслонка, контролирующая тягу печи.
• Лежак — пространство над топливником, которое используют как спальное место или для хранения кухонной утвари.

Внешние размеры печи могут отличаться и выбираются в соответствии с желанием домовладельца и величины участка, на котором конструкция будет возводиться. Кроме того, нужно учитывать длину лежака и наличие дополнительных функциональных особенностей, например, углубления под казан и т. п.

Глубина фундамента зависит от внешних размеров печи и особенностей грунта, но не может быть менее 50 см. Для чугунных элементов конструкции существуют установленные нормы.

Наименование	Размер в см	Количество в шт.
Дверца	Топка	20х20,5	2
—	Поддув	25х14	2
—	Вентиляция	Произвольный	1
Решётка	Колосник	38х25	1
Задвижка	26х26	1
18х14	1
14х14	1
Вьюшка	23	1
Заслонка	Топливник	45х38	1
Водонагревательный короб	50х12х28	1
Варочная поверхность с двумя конфорками	40х70	1
Прутья из стали	100х5х1,2	1
143х2,5х0,2	1

Камин

При строительстве уличной печи-камина не рассчитывают тягу, так как прибор не предназначен для обогрева. Чтобы организовать правильный дымоотвод, нужно лишь соблюдать установленные нормы для каминных труб. Площадь сечения не должна быть меньше 12% от диаметра входного отверстия топливника.

Фото 1. Уличная печь-камин из кирпича. Установлена под крышей беседки, дополнительно имеет столешницы и раковину.

Внешние размеры камина зависят от желания домовладельца, но при закладке фундамента его делают на 50 см больше будущей печи. Глубина основания — от 40 и более см. Для строительства потребуются:

Наименование	Размер	Величина	Количество
Бетонные плиты	75х50х5	см	5
50х50х5	см	2
Блоки из газобетона	65х40х10	см	3
Шамотная плита для топки	Зависит от желаемого размера топки	1
Медный лист	1 (толщина)	мм	1
Уголок из латуни	20х20х2	мм	1
Минераловолокнистая плита	120х60х1,9	см	1
Латунный прут	Произвольный	1
Кронштейны из оцинкованной стали	15х15х0,5	см	10
Кирпич облицовочный	230х114х65 или 250х120х65	мм	Зависит от внешних размеров камина
Клинкерные плиты	20х20	см	20
Прут с квадратным сечением	8х8	мм	1

Тандыр

Тандыр имеет круглую форму, поэтому фундамент делают таким же. Так как это самый лёгкий вариант уличной печи, то его глубина может быть от 20 см.

Точную величину рассчитывают с учётом особенностей грунта.

Оптимальная высота тандыра — 100 см.

Нижний диаметр может увеличиваться по желанию владельца, но идеальными являются параметры от 60 до 80 см.

Верхняя часть конструкции заужена до размеров от 40 до 60 см.

Важно! Величина сужения указана с учётом оптимального диаметра тандыра — 60—80 см. При укладке первого яруса печи делается поддувало

Это может быть съёмный кирпич или заслонка. Поддувало предназначено для подачи воздуха при розжиге топлива или увеличения температуры внутри печи

При укладке первого яруса печи делается поддувало. Это может быть съёмный кирпич или заслонка. Поддувало предназначено для подачи воздуха при розжиге топлива или увеличения температуры внутри печи.

Материалы для строительства

Большой ассортимент продукции на строительном рынке позволяет решить вопрос о подборе материалов для кладки уличной печи, возводимой своими руками. Так, варочные печи можно сделать из газобетонных блоков либо огнеупорного кирпича. Именно эти материалы способны в полной мере удовлетворить запросы застройщика для установки уличной печи из кирпича (или любого другого материала) и мангала во дворе. Более простым вариантом установки уличной печи своими руками считается приобретение уже готовой модели, изготовленной из металлического или чугунного каркаса. Такой выбор потребует дополнительных расходов, но он подходит для тех, кто не располагает временем на проведение монтажных работ или же не знает, как сделать уличную печь с коптильней и другими функциями самостоятельно.

Газобетон, будучи самым дешевым материалом, существенно уступает кирпичной кладке с высокими огнеупорными свойствами внешней привлекательностью. Уличный мангал из блоков нуждается в финишной облицовке.

Для людей, готовых выложить лишние деньги за уже готовую к сборке печную конструкцию, предлагается много интересных решений. Например, можно приобрести готовую печь барбекю. В данном случае есть и положительные моменты:

• высокая скорость получения готовой к эксплуатации печи;
• простота монтажа устройства — справиться с работой по прилагаемой производителем инструкции сможет даже новичок, достаточно только иметь специальный клей и весь комплект изделия.

Единственной сложностью использования готовой уличной печи или гриль барбекю является то, что корпус топки все равно придется делать самостоятельно.

Несмотря на видимое удобство применения готовых вариантов, подобрать удовлетворяющие по всем параметрам уличные барбекю или варочную печь не так-то просто. Учитывая это, опытные мастера рекомендуют выделить свободное время и построить уличное барбекю своими руками. В этом есть несомненные преимущества, пренебрегать которыми не стоит, поскольку можно значительно сэкономить на собственном комфорте. Например, уличная печь для дачи из кирпича или любого другого материала будет иметь размеры, строение корпуса и облицовку, которые полностью соответствуют дизайну частного дома или дачи.

200 разных идей кирпичных мангалов с фото

Стоит ли выбирать модель с водяным контуром?

Печи с водяным контуром изготавливаются из разных материалов. Помимо чугуна и стали, их иногда складывают и из кирпича. Чтобы выбрать наиболее подходящий для своей дачи вариант, необходимо учитывать:

• Площадь отапливаемых помещений строения,
• Мощность печи-камина, которая обеспечит наиболее эффективный обогрев дома,
• Основание для печи и ее массивность,
• Функции печи,
• Внешний вид печи и так далее.

По словам менеджера компании «Мир Печей», печи с контуром продаются крайне редко. Специалисты уверяют, что при эпизодических посещениях дачи покупать отопительный прибор с возможностью подключения к батарее вообще не имеет смысла.

Возможные сложности и проблемы

Неопытные мастера при возведении печных стен не используют каркас из деревянных брусьев и отвес, что приводит к отклонению стен от вертикали.

Если в процессе строительства обнаружился перекос стен, кладку следует разобрать и переложить.

После окончания работ и естественного просушивания мини-печь начинают протапливать малыми порциями дров.

При этом печные стены покрываются трещинами из-за того, что в отопительном сооружении идут процессы усадки. Чтобы ликвидировать трещины, разводят раствор и замазывают швы.

Неправильная заделка крепежа дверки может привести к ее смещению. Чтобы избежать перекоса дверцы, ее не оставляют открытой до полной заделки креплений в швы. Если смещение обнаружено в процессе строительства, ряды разбирают и крепежные элементы снова заделывают.

Необходимые инструменты

Набор инструментов и материалов, необходимых для строительства печи и мангалов, очень простой и может быть закуплен в любых строительных магазинах. Это:

1. Газобетонные блоки или огнеупорный кирпич — основные материалы для строительства печи на даче своими руками, расход которых рассчитывается по чертежу.
2. Облицовочный материал.
3. Глина и песок в нужной пропорции — требуется для приготовления раствора на будущую кладку.
4. Цементная смесь для заливки фундамента под уличную печь.
5. Дверцы на поддувало и топку.
6. Строительные инструменты для замеров — уровень, шнур для нанесения разметки.
7. Инструменты для монтажа — лопата, шпатель, кельма.

https://youtube.com/watch?v=bGeFQgAnmn4

Про вывод дымохода и печных труб

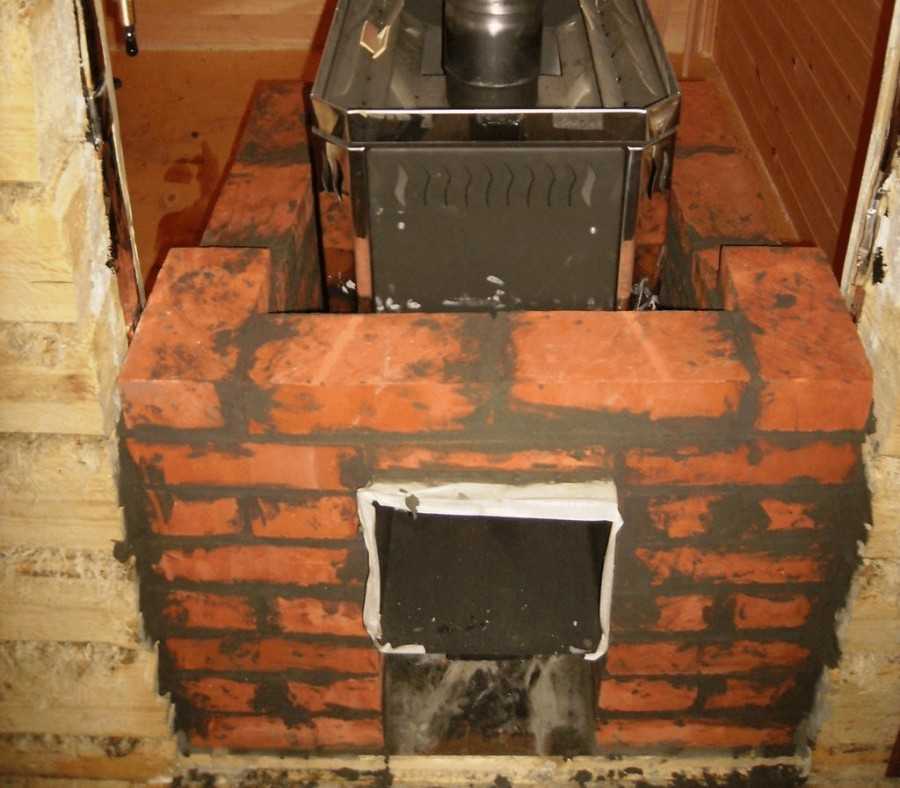

Если есть возможность лучше сделать кирпичный дымоход и для стальных печей. В этом случае, обложив стальную трубу кирпичом, получается дополнительная поверхность отопления помещения. Кирпич будет нагреваться от температуры выходящих газов и постепенно отдавать тепло помещению. Эта конструкция предохранит хозяев от ожогов при касании трубы. Внутренняя поверхность стальной трубы гладкая, поэтому снижается риск быстрого отложения толстого слоя сажи и частых чисток каналов.

Все детали через определенное расстояние фиксируются к стене с помощью хомутов с саморезами. Для выхода через крышу потребуется сделать в ней отверстие и установить специальную муфту или обмотав слоем теплоизоляции. С внутренней стороны отверстие заделывается монтажной пеной или жаростойкими герметиками. С наружной используется слой герметика и основного покрытия крыши.

Труба дымохода выводится над коньком крыши на расстояние от 1000 мм и закрывается защитным козырьком. Если дымоход выходит недалеко от стены, верхний срез трубы должен находиться на линии отклонения по горизонтали от конька на 10 0 .
