Как установить gsm охранную сигнализацию для гаража своими руками, схемы и решения

Что это такое — сигнализация с GSM-модулем

Активное распространение беспроводных технологий привело к тому, что определённые наработки, которые стали привычными для мобильных телефонов или носимых устройств, постепенно начали появляться и в других приборах. Примером тому является GSM-сигнализация.

Подобные простые по своему конструктивному исполнению, но эффективные при работе устройства приобрели популярность в качестве меры по надёжной защите любого объекта (дом, дача, гараж) от несанкционированного посягательства извне. Дополнительно GSM-модуль может применяться для осуществления общего управления, например, для открывания шлагбаума, включения системы полива, освещения.

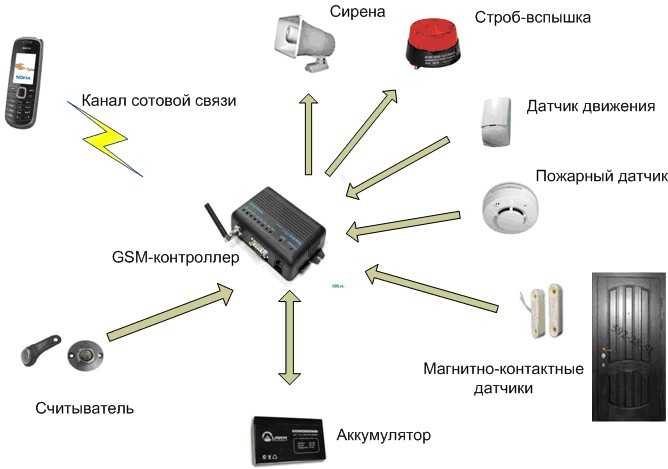

Простейшая система включает в себя блок управления и минимальный набор датчиков

GSM – это единое название для формата сотовой связи. Общий принцип работы данного модуля заключается в возможности приёма радиочастотных волн при поддержке установленной SIM-карты любого оператора. В комплект также входит контроллер, необходимый для обработки поступающего сигнала. Дополнительно модуль включает в себя блок памяти, в которой хранятся сотовые номера, имеющих разрешение на доступ на территорию или право на управление.

При входящем вызове, которые осуществляется с мобильного устройства, работающего в формате GSM, происходит проверка наличия номера в базе данных. При соответствии подаётся команда на выполнение запрограммированного действия. Если же номер не зарегистрирован, тогда ничего не происходит, или подаётся сигнал о попытке несанкционированного доступа.

Важнейшим компонентом служит сотовый телефон, работающий в GSM диапазоне

В сигнализации для дома с GSM-модулем заложен аналогичный принцип работы. Но скоростные возможности сотовых сетей используются больше не для получения входящих вызовов, сколько для отправки сообщений. При установке системы монтируются датчики, как в обычной проводной сигнализации, которые могут работать на размыкание (устанавливается на двери и окна для предотвращения вскрытия) или на движение. При несанкционированном проникновении на мобильное устройство владельца, поддерживающее формат сотовой связи GSM, посылается SMS или MMS-сообщение, совершается звонок или происходит отправка видео/аудиоконтента (в продвинутых моделях).

В некоторых ситуациях выбор сигнализации для сада, дачи и дома с GSM-модулем является единственной возможностью обеспечить безопасность собственности.

В условиях загородного проживания установка комплекса – единственный способ обезопасить себя и свою собственность

Статья по теме:

Лазерная сигнализация

Что необходимо для комплексной охранной системы

Комплекс мер по установке интеллектуальной системы безопасности подразумевает покупку и установку различного оборудования. При этом важным фактором является то, чтобы комплектацию можно было подбирать под свои нужды самому. Зачем платить за лишние приборы, как, например: датчики затопления водой и утечки газа, тревожную кнопку на пульт охраны (с недешевым монтажом и ежемесячной абонентской платой) и тому подобное.

Gsm-сигнализация

Сирена и световой оповещатель для включения сигнала тревоги — это очень мощное средство по борьбе со взломом, пожаром и в других чрезвычайных ситуациях. Они могут несколько отличаться по типу питания (от аккумулятора, от сети или чаще всего комбинированные) и принципу работы (проводные и беспроводные GSM и Wi-Fi).

В гаражных кооперативах воры, зачастую, могут совершенно не опасаясь ковыряться в замках и электронике, потому что зона видимости слабая и зрительный контакт с соседями и сторожем затруднен из-за кучного расположения построек. Световые оповещатели тоже срабатывают на случай привлечения внимания охраны с далекого расстояния. Рупор и световой индикатор работает при широком диапазоне температур от -30 до +55 градусов.

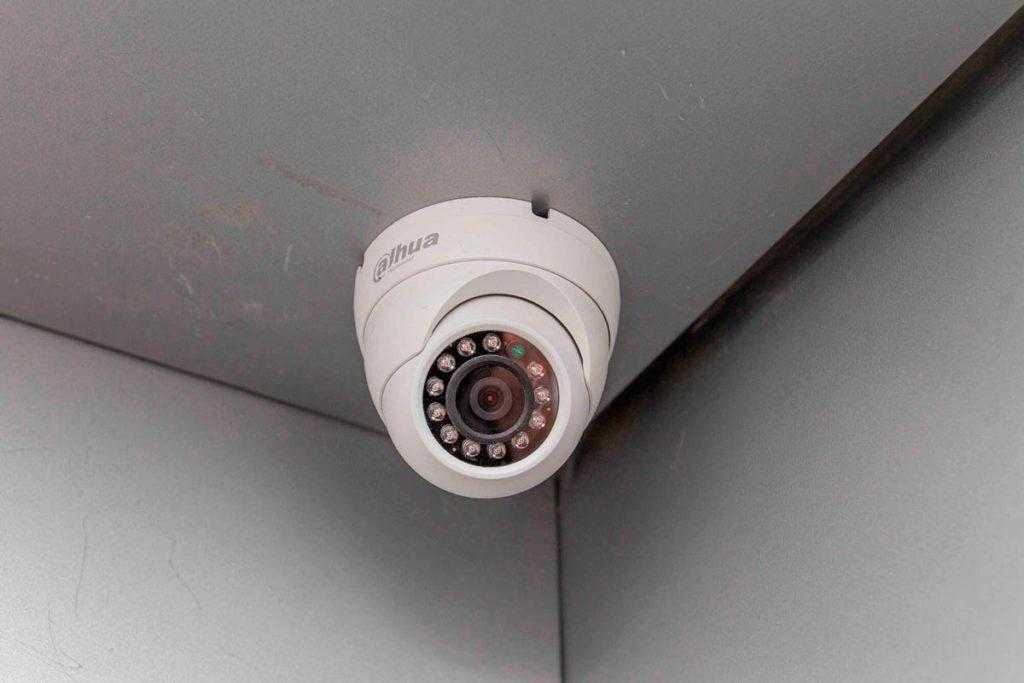

Видеонаблюдение

Функция видеозвонка очень удобна для контроля в реальном времени. Видеорегистратор ведет GSM-трансляцию и запись на карту памяти. Часто для подтверждения незаконного проникновения требуется сбор доказательств в виде фото и видео материалов. Без этого нет точного способа убедиться в ошибочном срабатывании датчиков.

При необходимости можно приобрести дополнительные уличные камеры для суровых погодных условий.

Пожарная безопасность

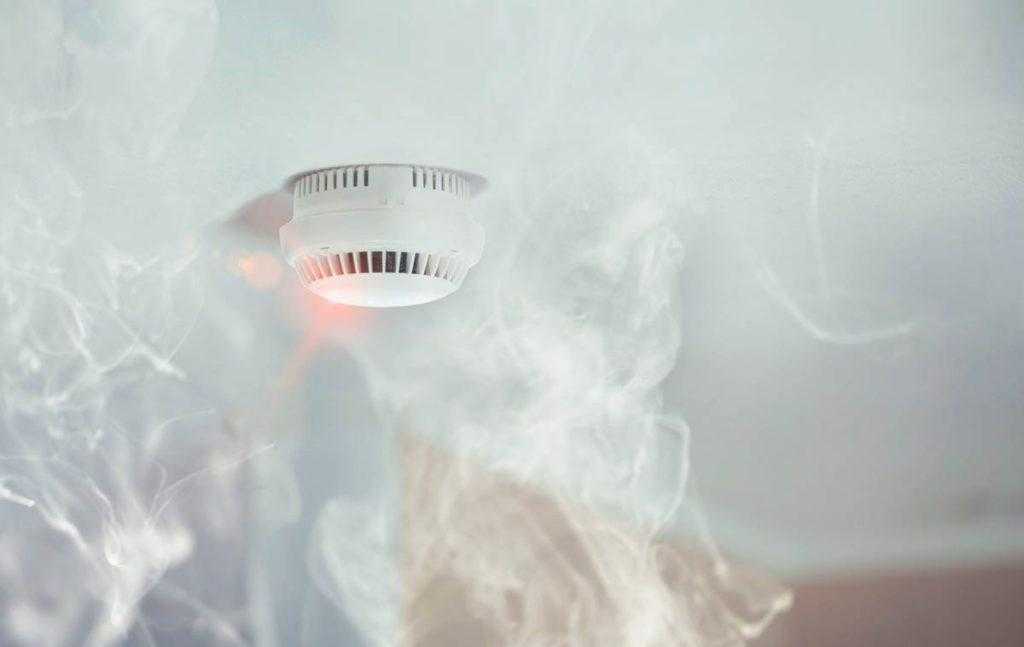

Детекторы дыма с перфорацией (куда дым проникает) и тепла быстро реагируют на изменение воздушной среды, круглосуточно анализируя задымление и резкие скачки температуры. При этом можно самостоятельно и удаленно настраивать диапазон (верхнюю и нижнюю границы) нужного микроклимата в помещении при помощи sms-команд или специальных приложений для смартфона.

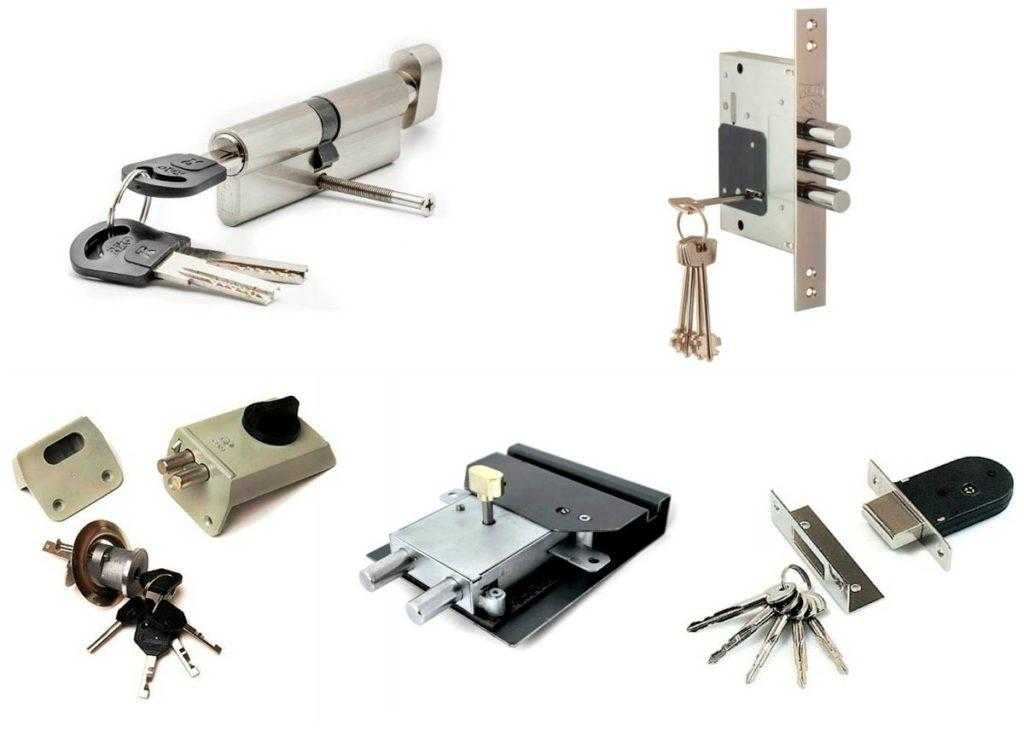

Умные замки и датчики открытия ворот

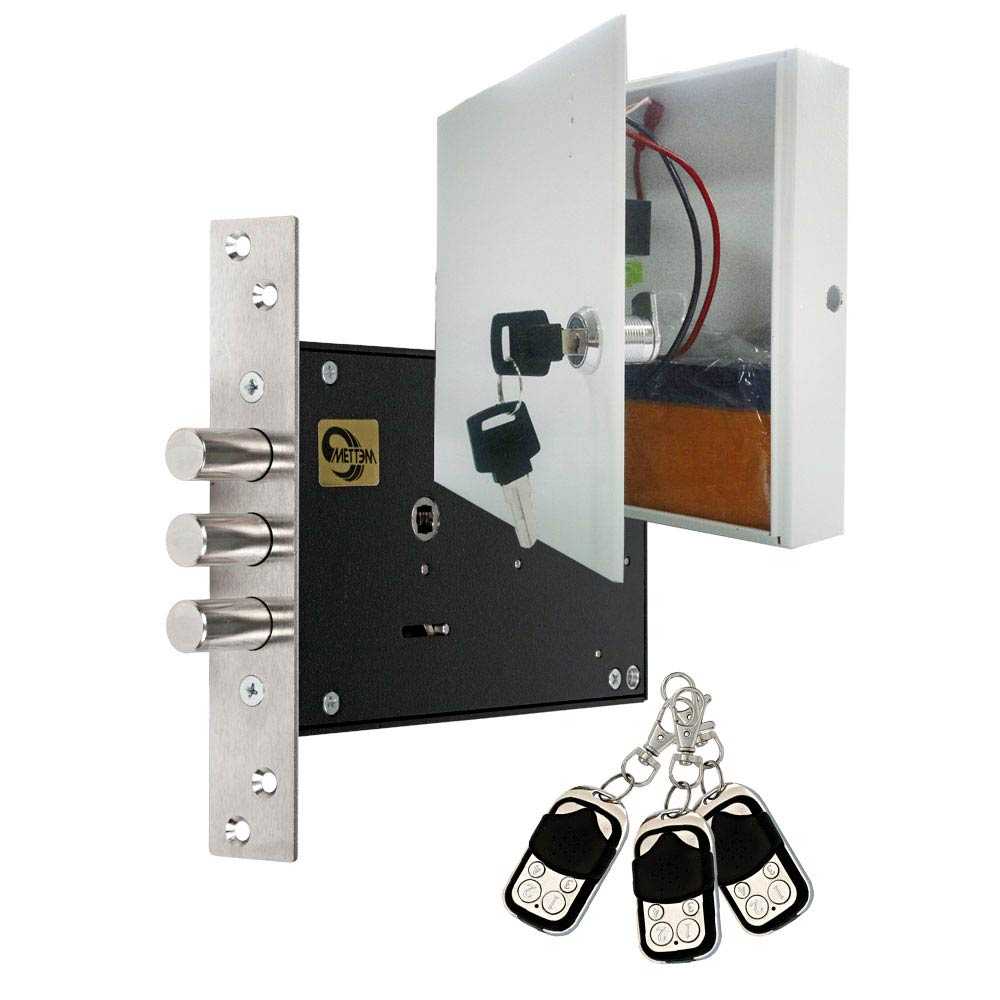

Умные дверные замки — фантастический способ добавить немного комфорта и дополнительной безопасности вашему гаражу, дому или даче. Они позволяют открывать двери одним нажатием кнопки на брелке или голосовым ключом. Приложение для смартфона покажет когда отворялись и закрывались двери. Есть функция настройки автоматического включения и выключения света при открытии

Хотя они были изобретены скорее для комфорта, чем для дополнительной защиты от взлома, все равно они стоят того, чтобы обратить на них свое внимание

Обращаться с этими устройствами гораздо проще, чем вы думаете.

Умные замки могут быть как с кнопками, так и с сенсорным экраном, что выглядит очень технологично и современно. Аккумулятор для бесперебойной работы гарантирует защиту от блокировки ворот в случае перебоев в сети электропитания, имеют низкое потребление энергии. Есть специальные умные личинки для замка, которые оставляют существующее внешнее оформление нетронутым, что идеально подходит для гаража. На оригинальных ключах есть специальный чип, чтобы нельзя было проникнуть даже с идентичным поддельным ключом.

Магнитные датчики открытия размыкают контакты геркона (электрической цепи), чтобы заблокировать ворота, включить сигнализацию и передать сигнал тревоги в режиме реального времени на смартфон или мобильный в виде смс или push-уведомления в приложении. Бывают тоже в основном для поверхностного монтажа, беспроводные (автономные) или от сети.

Датчики движения

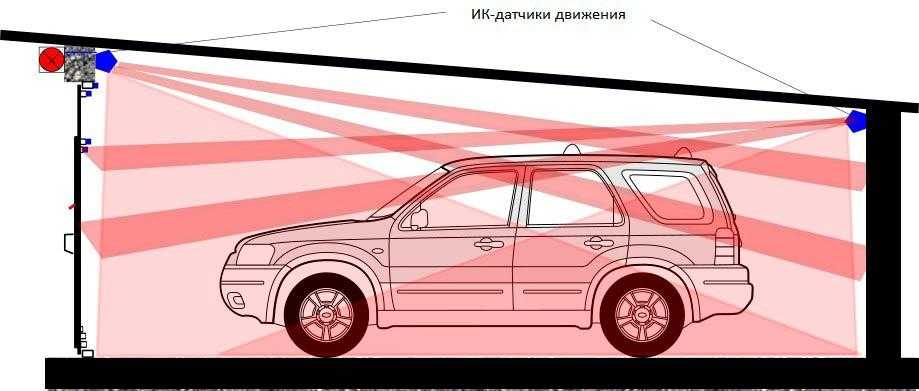

Датчики движения — это сердце всей системы безопасности, потому что они являются основным устройством для обнаружения человека в помещении, когда там никого не должно быть. На электронную плату с сим-картой отправляется сигнал, чтобы предупредить хозяина о потенциальной угрозе, а затем через рупор включается звонок тревоги. Чаще всего сенсоры расположены напротив входной группы так, чтобы охватывать всю площадь гаража. В некоторых есть защита от ложного срабатывания на объект небольшой массы типа домашних животных, грызунов и птиц.

Возможности GSM сигнализации

Основным преимуществом GSM сигнализации является отсутствие абонентской платы и простота настройки. К блоку управления сигнализации возможно подключение огромного количества различных охранных датчиков при срабатывании, которых основной блок при помощи установленной в нее сим карты начинает рассылать тревожные сообщения и осуществлять звонки по телефонным номерам, прописанных в ее базе.

Отличия различных GSМ модулей

Проводные и беспроводные зоны. Любая GSM сигнализация имеет возможность подключения беспроводных и проводных датчиков, устройства могут отличаться  друг от друга по количеству их поддержке.

Количество телефонных номеров для дозвона и смс сообщений. В зависимости от модели устройства одни модули могут делать смс рассылку и дозвон например всего на 3 телефлнных номера, другие на 10.

Программное обеспечение. Некоторые модели имеют возможность управления сигнализацией при помощи мобильных устройств под управлением Android и IOS.

Встроенный микрофон. Определенные модели могут иметь встроенный микрофон, благодаря которому становится возможным осуществлять прослушку помещения.

Централизованная домашняя охранная сигнализация

Первый тип отличает хорошая надёжность, поскольку в этом случае присутствует возможность передачи сигнала не только непосредственно владельцу, но также на пульт вневедомственной охраны или специализированного охранного агентства. В этом случае в блоке управления дополнительно закладывается требуемый номер или для подачи сигнала тревоги используется обычная телефонная линия. После факта проникновения, при срабатывании датчиков, сигнал тревоги отправляется на устройство владельца и на пульт. Безопасность и сохранность будет зависеть от оперативности служб. Минусом может считаться необходимость внесения определённой платы за функции охраны.

При наличии автономной системы дежурный наряд придётся вызывать самостоятельно

Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

• Кнопочный телефон с функцией быстрого набора номера (обязательно).
• При желании прослушивания – наушники с микрофоном от мобильного устройства.
• Паяльник, сопутствующие материалы.
• Проводка.
• Геркон, магнит.
• Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

1. Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
2. Демонтировать телефон до платы с наклеенной пленкой.
3. Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
4. Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
5. Заклеить мембрану для предотвращения замыкания.
6. Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

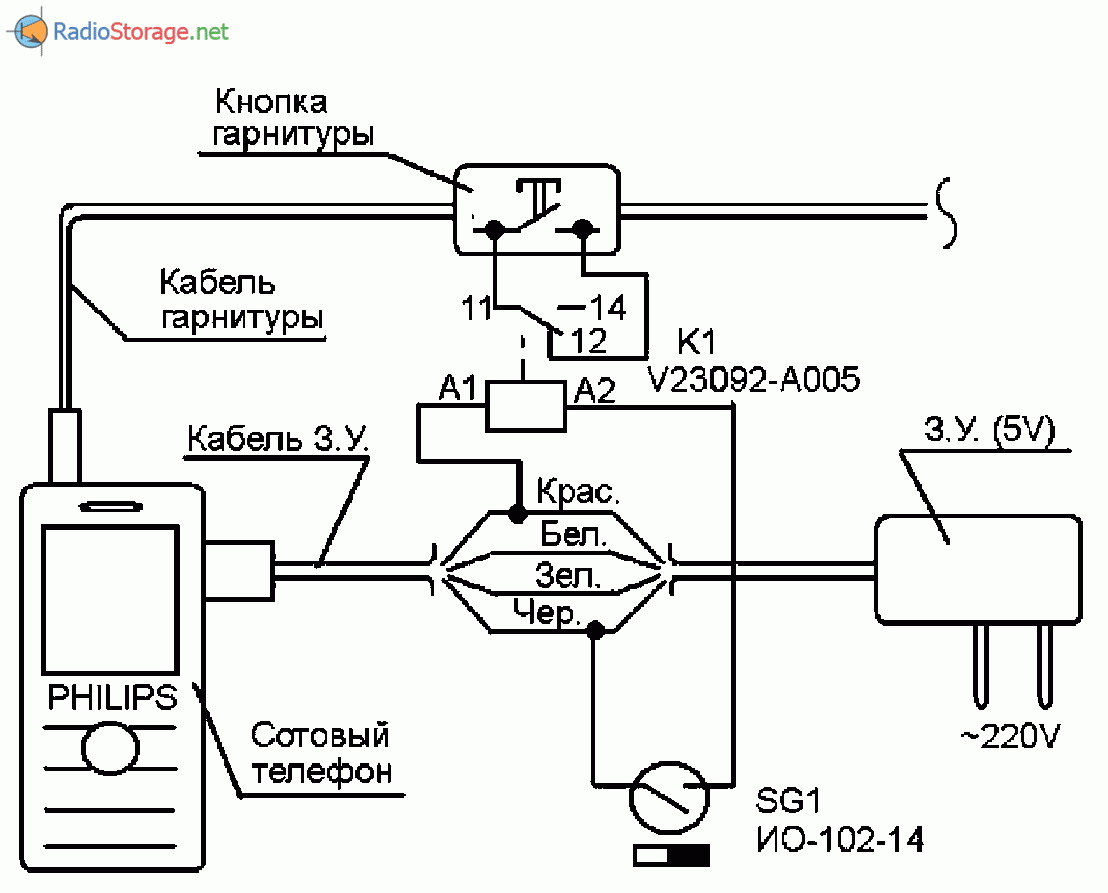

Варианты подключения получившегося устройства к сигнализации:

• С помощью реле (нормально разомкнутые контакты).
• Используя биополярный транзистор.
• Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео

Способы питания защитных систем

Разделяются на автономные и работающие от сети со стандартным напряжением на уровне 220 В. Независимая система питания необходима для случаев отключения основной, поскольку некоторые злоумышленники научились выводить ее из строя. Кроме этого иногда происходит аварийная ситуация и питание от сети становится невозможным из-за различных причин. Не думайте, что автономные системы будут работать в течение короткого времени. Все зависит от вида использующихся батарей – некоторые версии можно беспрерывно эксплуатировать в течение года.

Функциональные возможности на основе работы автономной системы питания заметно снизятся. Рекомендуем использовать комплексный подход – применять обычную версию питания в качестве основной, а при ее недоступности осуществлять переход на автономный вариант.

Комплекс gsm сигнализации для гаража

Выбор охранного комплекса обусловлен особенностями гаражного строения

Необходимо обращать внимание, выбирая систему, на:

• Рабочий диапазон температурных показателей. Возможность работать при низких, высоких температурах. Гаражная постройка – неотапливаемое строение, зимой промерзает. Беспроводные датчики могут не сработать из-за севшего на холоде аккумулятора. Летом металлическое сооружение нагревается солнечными лучами до высоких температур. Многие охранные варианты выпускаются с возможностью работать при -40⁰ С и +60⁰ С;
• Длительность работы без внешнего источника электрического питания. Как правило, резервного запаса питания хватает на 10-12 часов. Гаражные постройки, внутри которых отсутствует подключение к электрической сети, оснащаются автономным охранным комплексом;
• Наличие видеокамеры, позволяющей отслеживать происходящую ситуацию, заснять грабителей, даже если не удастся вовремя их остановить.

Сборка системы своими руками

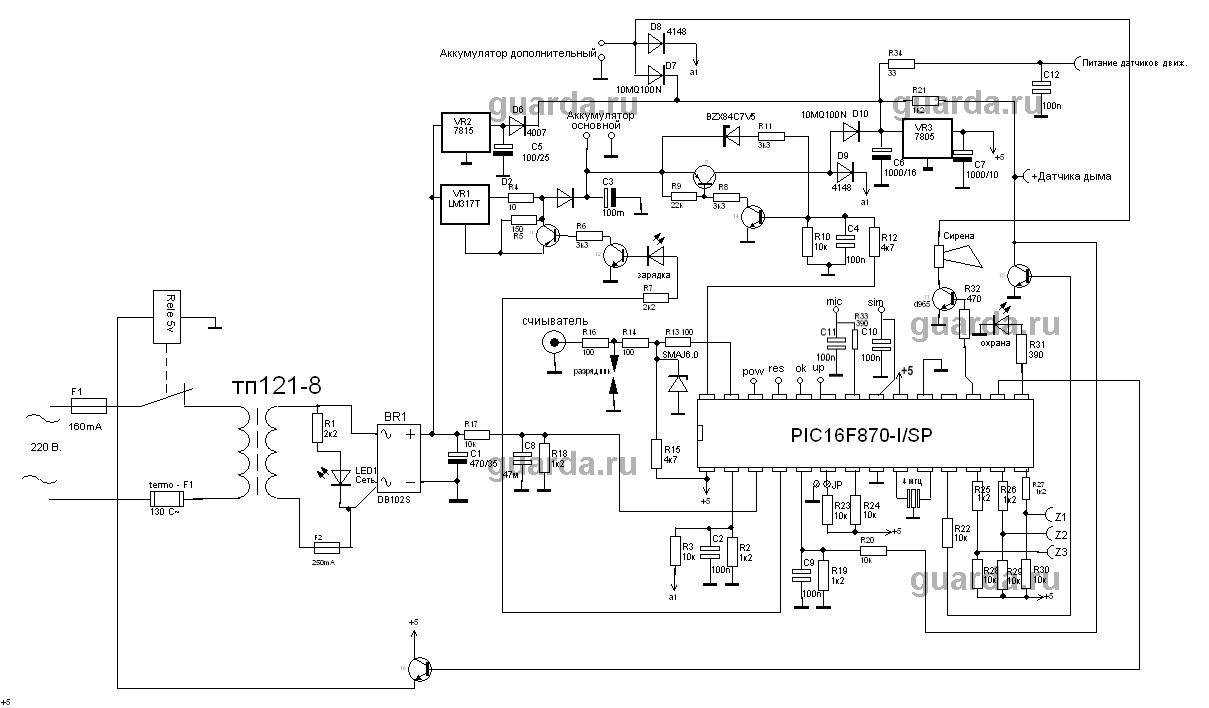

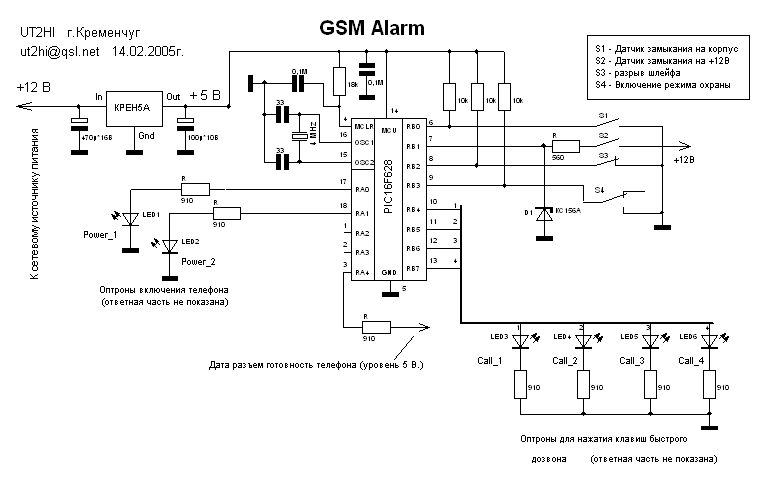

Комплекс охранной системы предполагает наличие блока управления с выходами для датчиков и оповещателей. Возникновение чрезвычайных ситуаций приводит в действие команды, которые предварительно программируются. Например, при нарушении целостности оконных стёкол в доме система способна отправить СМС-сообщение владельцу. Прослушивание всего происходящего в доме возможно также при звонке на блок, находящийся в охраняемом доме.

Предварительно нужно определить датчики какого типа нужны на объекте. Востребованы устройства, определяющие повреждения оконных стёкол, а также чувствительные к задымлению и повышению температуры воздуха. На входную двери также устанавливают специальные датчики движения. После определения типов устройств подбирается место их расположения.

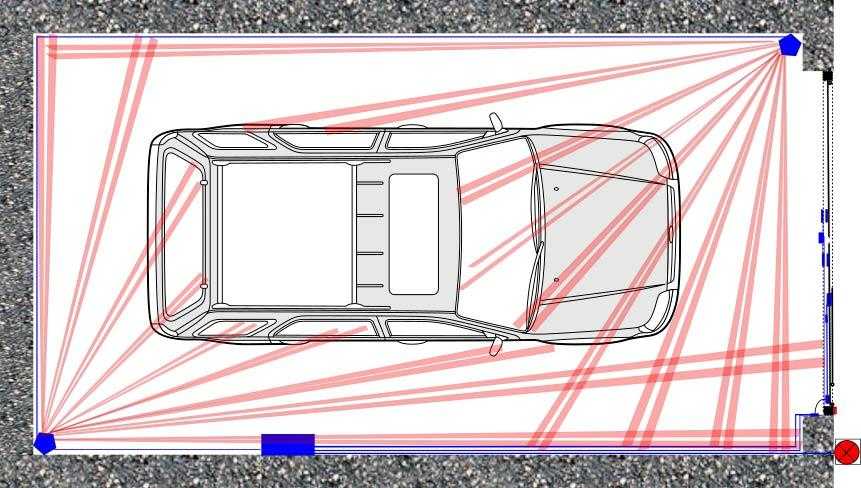

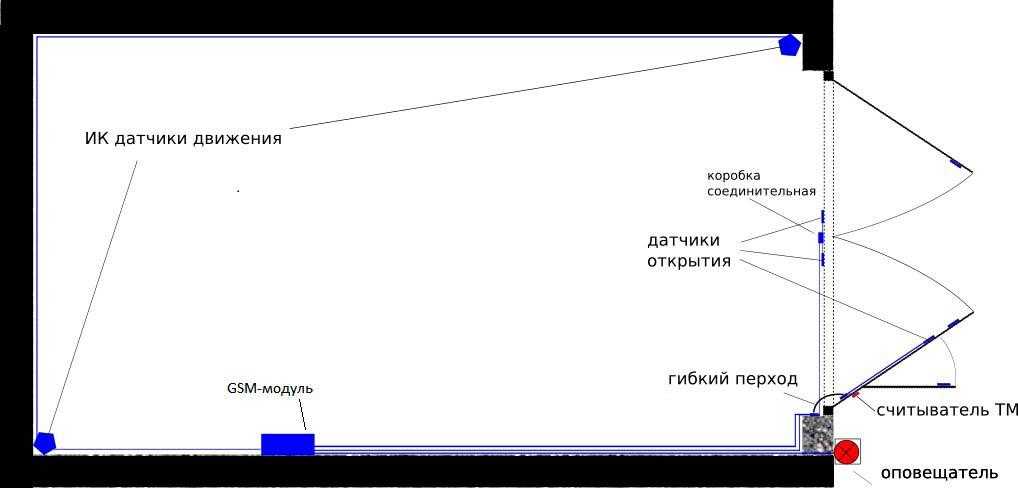

Простой вариант размещения датчиков не вызывает трудностей

Комплекс работ включает в себя следующие этапы:

1. На кнопочном телефоне нужно определить «горячую» клавишу и настроить быстрый набор при возникновении ЧС. Далее отключается звонок и вибрация устройства. Телефон можно подключить к зарядному устройству или же оставить на аккумуляторе, но при условии длительного сохранения работоспособности. Схема такой систему очень проста;
2. С телефона нужно снять верхнюю панель и припаять к выбранной кнопке быстрого набора провода герконового датчика. Далее магнит и датчик крепятся к двери. Благодаря этому схема работы проста: при открывании двери подаётся сигнал с геркона на кнопку, а телефон осуществляет вызов по заданному номеру;
3. Согласно схеме все детали закрепляются, а телефон должен работать исправно длительное время. При необходимости прибор следует подключить к зарядному устройству.

Видео: сигнализация с датчиком движения

Простая система с минимумом деталей удобна, но более эффективна сигнализация, реагирующая на движения. Систему легко создать своими руками, а видеорекомендации позволяют освоить процесс работы.

Система с реле времени

Схемы GSM сигнализация с реле времени различны, но простые варианты легко создать своими руками. При этом реле необходимо для звучания сирены, а в конструкции могут присутствовать как два, так и один такой элемент. В первом случае одно реле активирует звуковое оповещение, а другой элемент отключает его по истечении установленного временного промежутка. Элемент имеет две группы контактов. Если присутствует одно реле, отключение осуществляется вручную, то есть кнопкой отключения сигнализации.

Видеоинструкция по созданию реле времени

GSM сигнализация, оснащённая реле времени, является функциональной и удобной. Освоить правила и принцип действия реле позволяет видео, в котором представлены особенности монтажа.

Виды сигнализации охранных систем GSM по типу извещения о происшествии

Как уже сообщалось ранее, устройство с GSM-модулем не требует обязательного подключения к специализированному пульту вневедомственной охраны. Однако в случае необходимости такая возможность существует. В первом случае, о котором мы говорили ранее, сам человек предпринимает дальнейшие действия: звонит в полицию, сам выезжает на место ЧП. Существуют и централизованные системы GSM‑охраны. В этом случае сигнал поступает в специализированное охранное учреждение.

Обычно это специализированные учреждения ЧОП или вневедомственной охраны, которые обязаны выехать на место срабатывания сигнализации за определенный, оговоренный регламентом период времени – как правило, это несколько минут.

Чаще всего каждый объект, находящийся под охраной, находится на обслуживании географически связанной с ней зоны дислокации патрульных машин и нарядов полиции. В таком случае вам будет необходимо платить абонентскую плату за охрану вашего объекта, будь то квартира или гараж.

Охранная система из сотового телефона

Из старого мобильника тоже можно собрать простую сигнализацию (ее называют GSМ-сигнализацияей). Потребуется еще несколько элементов, которые достаточно легко достать. Главным преимуществом такой системы является автономность от электросети – функционирование продолжится даже после отключения питания.

Вот что потребуется при изготовлении:

• паяльник;
• мультиметр;
• провода (телефонный и медный);
• сотовый телефон (любой, только не сенсорный);
• переключатель на одну клавишу;
• две железные скрепки;
• канцелярский нож;
• изоляционная лента;
• суперклей;
• магнит;
• минимальный багаж знаний по радиотехнике.

Принцип работы системы

Образно говоря, GSМ-сигнализация – это модернизированный сотовый телефон, который совершит звонок на нужный номер, если в гараж кто-нибудь проникнет в отсутствие владельца.

Основная идея системы такова: необходимо добиться, чтобы телефон позвонил на последний набранный с него номер в момент открытия ворот. Телефон должен быть надежно спрятан и постоянно быть на зарядке. Если воры взломают замок и откроют ворота, то контакты на навесах, невидимые снаружи, разомкнутся и инициируют вызов – на телефон владельца гаража поступит звонок.

Характерно, что при изготовлении такой сигнализации можно использовать самые старые и дешевые модели телефонов. Главное, чтобы они работали.

Технология изготовления

Шаг первый. Вначале берется металлическая скрепка и от нее отрезается два кусочка длиной в 1 см – они и станут в будущем навесными контактами. Далее с телефонного провода снимается изоляция, а его «содержимое» распускается на пару отдельных проводов, концы каждого из которых фиксируются на контактах. Скрепки, в свою очередь, крепятся к двери суперклеем – одна на подвижной петле, другая на навесной.

Свободные концы телефонных проводов подсоединяются к мультиметру и «прозваниваются» с открытой дверью на предмет замкнутости цепи.

Шаг второй. Кабели проводятся к месту установки прибора, желательно спрятать их под плинтусом.

Шаг третий. Затем нужно приступать к самому телефону. В нем обязательно должна быть SІM-карта, отключены все звуковые сигналы (входящие вызовы, будильник, SMS и проч.) и пополнен баланс. Кроме того, последним набранным номером с телефона должен быть тот, на который будет совершаться вызов в случае проникновения.

Телефон надо разобрать, снять заднюю крышку и извлечь аккумулятор, затем переднюю панель, клавиатуру и подкладку под ней. После этого обнажится дорожка контактов. Из них выбирается один, ведущий к кнопке вызова (визуально он не будет ничем отличаться от остальных, его можно определить лишь по месторасположению). Берется два медный провода – один фиксируется изолентой на внутреннем контакте, второй на полукруглом.

Шаг четвертый. Аккумулятор устанавливается обратно и фиксируется той же изолентой (задняя панель телефона уже не нужна), телефон включается. Это достаточно легко сделать даже без клавиатуры: вторая железная скрепка выпрямляется и с ее помощью замыкаются контакты над кнопкой «Отбой».

После стандартного приветствия и завершения загрузки медные провода, закрепленные на предыдущем этапе работы, замыкаются. Если процедура была проведена правильно, то наберется последний исходящий вызов. Если по какой-либо причине этого не произошло, контакты под кнопками проверяются и повторно замыкаются.

Шаг пятый. Телефон устанавливается в заранее приготовленном месте. Медные провода, ведущие от аппарата, подключаются к контактам на дверных навесах. Подключается и вставляется в розетку блок питания. Вот, собственно, и все – сигнализация для гаража своими руками готова.

Обладая минимальными радиотехническими навыками, описанную конструкцию можно усовершенствовать и придать ей более презентабельный вид. Также с помощью сотового можно сделать охранную систему для машины.

Одно «но», которое есть всегда

Если угонщик проникнет в гараж с такой сигнализацией, то он сумеет быстро обнаружить и деактивировать ее. Описанной системе необходимо несколько секунд, чтобы связаться с телефоном владельца, и если ворота/дверь закроют быстро, то вызов попросту сбросится. Не стоит забывать об этом.

Сигнализация для гаража с видеокамерой

Сигнализация gsm для гаража с камерой, фиксирующей видео-, фотоматериал – эффективное решение проблемы контроля удаленного строения. Принцип действия подобной схемы стандартный. Датчики фиксируют нарушение целостности окон, ворот, определяют движение внутри постройки. Контрольное устройство улавливает тревожный сигнал, передает владельцу текстовым сообщением. Затем набирает запрограммированный номер, осуществляя трансляцию происходящего внутри.

Целесообразно устанавливать всегда, особенно когда гаражное помещение находится далеко. Шансы поймать злоумышленников увеличиваются.

Например, Sapsan 3G CAM – gsm сигнализация для дома, дачи гаража, укомплектованная двумя видеокамерами. Стальной прочный корпус, широкий диапазон рабочих температур, датчики движения, открытия двери, звуковая сирена – стандартная комплектация данной модели. Легко устанавливается внутри любого гаражного строения. При желании скрытного монтажа сирену можно не устанавливать.

Особенности

Гараж – это место хранения не только машины, но и множества других вещей, которым не хватило места в доме. Например, там могут стоять велосипеды, лежать диски и шины, инструменты и прочий инвентарь. Конечно, каждому хочется обеспечить сохранность своего имущества. Достигнуть этих целей поможет даже самая простая и дешевая сигнализация.

Воры могут пробраться в помещение самыми различными способами:

• Снятие петель или замка – это очень простой и практически бесшумный способ, распространенный при взломе гаражей с навесными замками.
• Вскрытие отмычкой. Простой замок опытные злоумышленники могут вскрыть даже обыкновенной скрепкой, иногда даже им удается подобрать ключ. Избежать этого можно с помощью установки нескольких сложных механических замков.
• Резка по металлу. Тонкие листы с легкостью поддаются воздействию инструментов, с помощью проделанного отверстия воры проникают внутрь.
• Пролом кирпичной стены. Отверстие в стене пробивается ломом.
• Снятие крыши. Листы отгибаются или проламываются ломом. В этом случае исключается угон машины, но остальные вещи могут быть украдены.

Конечно, это не все способы проникновения внутрь помещения, поэтому для полной безопасности будет недостаточно простого укрепления конструкции. Защитить слабые места и перехитрить воров поможет сигнализация. На современном рынке представлены разнообразные модели, отличающиеся по множеству параметров.

В целом можно выделить следующие детали, которые должны присутствовать в системе:

Датчики открытия. Устанавливаются на все дверные и оконные проемы, а также на гаражные ворота. Контрольная панель – своеобразное сердце системы, именно от нее зависит функционирование всей сигнализации. Работает от электричества, которое должно быть проведено в гараже. Устанавливать панель нужно так, чтобы ее нельзя было увидеть сразу при входе. Датчики движения. Покрывают помещение целиком. Ставятся внутри гаража в противоположные от входа углы таким образом, чтобы при открытии двери входящий попадал в зону действия датчика, а на пути отсутствовали преграды на высоте как минимум 2,5 метров. Датчики вибрации. Предотвращают попытки пролома стен или крыши. Сирена

Отпугивает нарушителя и привлекает внимание проходящих мимо людей. Микрофон

Поможет владельцу при поступлении сигнала на его телефон подключиться к гаражу и услышать, стоит ли тревога того, чтобы вызывать охрану или выезжать на место.

При подборе оптимальной системы следует учитывать следующие факторы:

Она должна быть максимально простой в использовании. Лишние сложности в управлении снижают надежность работы устройства. Если гараж оборудован печкой, то тогда исключается установка датчиков задымления. В этом случае нужно оснастить помещение дополнительным сенсором движения. Когда гараж является частью охраняемого кооператива, сирену устанавливать не следует

Шанс ложных тревог многократно увеличивается, а громкие звуки приведут к недовольству соседей и создадут напряженные отношения с ними

При установке беспроводных систем важно помнить об утеплении гаража, а также учитывать возможность элементов систем выдержать отрицательную температуру. Важно быть уверенным в наличии постоянного электрического напряжения или иметь внешний дополнительный аккумулятор в качестве запасного варианта

Если электричества нет, то стоит воспользоваться сигнализацией, работающей автономно при помощи батареек.

Сигнализация из мобильного телефона

Есть еще один хороший вариант – изготовить сигнализацию для гаража из ненужного мобильного телефона. Тогда у вас будет так называемая охранная система GSM. У такой сигнализации имеется существенное преимущество: она является автономной системой, не зависит от электрической сети. Она продолжит работать, даже если выключится питание. Безусловно, это большой плюс, который позволит повысить уровень безопасности.

Запомните, какие материалы, инструменты вам понадобятся:

• провода, медный и телефонный;
• мультиметр;
• паяльник;
• две скрепки из металла;
• любой сотовый телефон, но только кнопочный, а не сенсорный;
• канцелярский нож;
• переключатель на одну клавишу;
• магнит;
• особо прочный клей;
• изоляционная лента.

Разумеется, чтобы изготовить такую сигнализацию лично, нужно иметь хотя бы минимальный набор знаний в области радиотехники.

Принцип действия

Можно представить себе данный тип сигнализации в гараже следующим образом. Вы получите тот же сотовый телефон, только модернизированный, «умный». Он совершит звонок на нужный номер самостоятельно, если обнаружится проникновение в гаражное помещение кого-то постороннего.

Таким образом, главная задача состоит в программировании звонка на конкретный номер при фиксации открывания гаражных ворот. Мобильный телефон необходимо спрятать очень надежно. Также позаботьтесь о том, чтобы у него всегда оставалось достаточно заряда для совершения вызова.

Как только злоумышленники вскроют замок, несанкционированно откроют гараж, на навесах разомкнуться контакты. Их и надо специально установить предварительно. Причем делается это таким образом, чтобы визуально обнаружить контакты было невозможно. Если их будет заметно, преступники в первую очередь их перережут. В момент размыкания контактов как раз и совершается вызов заданному абоненту.

Очень удобно, что вложения в изготовление такой сигнализации будут минимальными, поскольку вам подойдет любой, даже самый дешевый, сотовый телефон. Достаточно, чтобы он находился в рабочем состоянии.

Часто встречающиеся ошибки и способы их решения

Использование сотового телефона без генератора периодического подключения контакта кнопки вызова ничего не даст. Мобильник выведет номер на экран, но звонка по нему не осуществит. То же самое произойдет в случае постоянной фиксации контакта клавиши набора.

Не сработает сигнализация и при однократном соединении площадок кнопки назначаемого быстрого вызова (некоторые модели мобильных телефонов позволяют привязать номер на определенную цифровую клавишу). Все равно требуется подтверждение на начало связи. Этот вопрос, конечно решаем, но схему сигнализации нужно будет усложнить, чтобы ввести в нее возможность последовательного замыкания двух кнопок. Быстрый набор номера, как он есть

Еще одной ошибкой, обычно не учитываемой начинающими специалистами, считается обеспечение бесперебойного питания системы сигнализации. Грош цена той, которую можно отключить, просто переведя наружный автомат освещения квартиры или дома в позицию «0».

Хорошей идеей станет возможность блокирования работы сигнализации хозяином, чтобы она не включалась при каждой реакции охранных датчиков, даже в случаях, когда все дома.

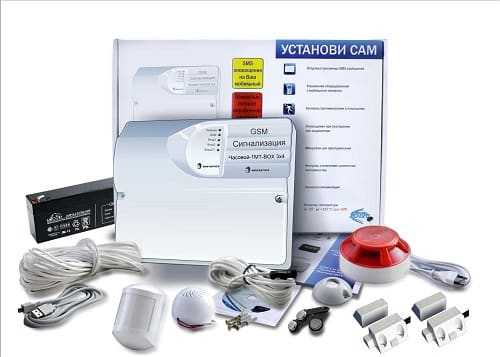

Из чего состоит комплект сигнализации

• GSM-модуль. Небольшая системная плата с гнездом для SIM-карты, антенной и контроллером для обработки сигналов. Оператор связи может быть любым, это не принципиально. Модуль обычно устанавливается в металлическую панель (выглядит как небольшой ящик с дверцей и сигнальными светодиодами).
• Инфракрасный датчик движения. Для охраны гаражей обычно используются пассивные ИК-детекторы, состоящие из одного прибора. Детектор устанавливают в углу здания, на высоте примерно 2 метра, так, чтобы он охватывал всю площадь гаража. Активные ИК-датчики состоят двух элементов (принимающего и передающего) и подходят для охраны периметров. Качественные детекторы имеют ограничение на массу объекта, то есть, не реагируют на животных: кошек, собак, птиц, крыс.
• Датчик дыма. Необязательный, но крайне важный детектор. В среднем машина сгорает за 5-10 минут, но с установленным датчиком дыма вы можете успеть предотвратить возгорание. Прибор устанавливают на потолок гаража, примерно по центру помещения.
• Магнитоконтактный датчик. В народе его называют «СМК». Состоит из двух частей: геркон (герметизированный магнитный контакт) устанавливается на лутку (воротный короб), магнит – на саму створку ворот. Срабатывает при открытии (размыкании контактов).
• Сирена. Бывает звуковой или светозвуковой. Служит в основном для отпугивания грабителей, подает звуковые сигналы громкостью 100-130 дБ, что сравнимо со звуком взлетающего самолета.
• Блок бесперебойного питания. Под этой громкой фразой может скрываться как обычный набор пальчиковых батареек (в случае с дешевыми моделями), так и полноценный ББП с аккумулятором на 5-10Ah.
